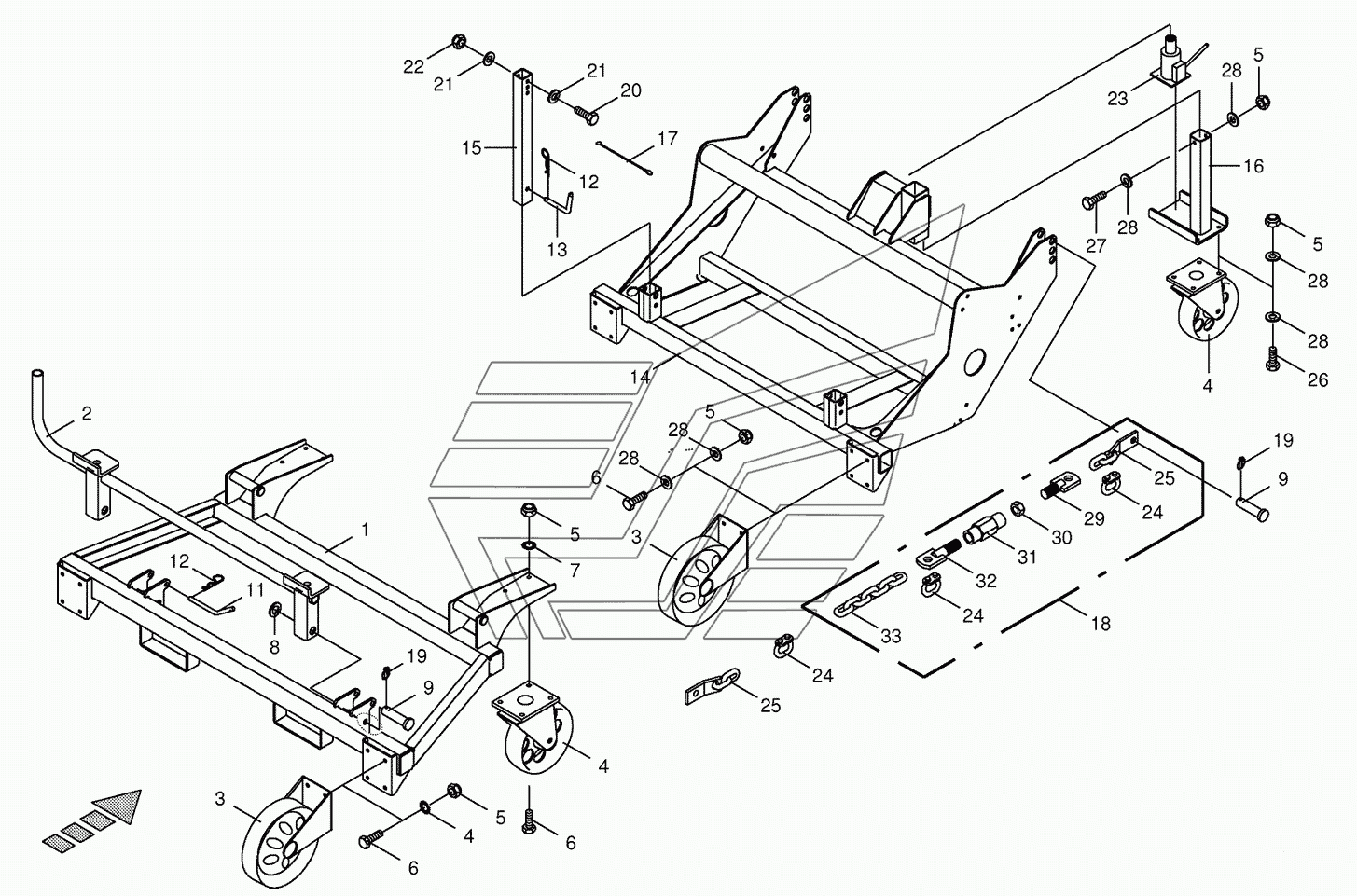

Installation car BIG-X-650. Каталог 2013г.

Lighting/returning horn- back BIG-X-650 Fire extinguisher BIG-X-650

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Maintenance carriage frame

Заводской номер: 002157352 Количество на модель:

В закладки

002157352

Номер детали на чертеже:

Jack stands

Заводской номер: 002157500 Количество на модель:

В закладки

002157500

Номер детали на чертеже:

Fixed roller for heavy loads

Заводской номер: 002169030 Количество на модель:

В закладки

002169030

Номер детали на чертеже:

Guide roller

Заводской номер: 002169020 Количество на модель:

В закладки

002169020

Номер детали на чертеже:

Locknut

Заводской номер: 009087580 Количество на модель:

В закладки

009087580

Номер детали на чертеже:

Hex head bolt

Заводской номер: 009006360 Количество на модель:

В закладки

009006360

Номер детали на чертеже:

Detent edged washer

Заводской номер: 009099091 Количество на модель:

В закладки

009099091

Номер детали на чертеже:

Washer

Заводской номер: 009105141 Количество на модель:

В закладки

009105141

Номер детали на чертеже:

Pin

Заводской номер: 009161203 Количество на модель:

В закладки

009161203

Номер детали на чертеже:

Locking pin

Заводской номер: 001542360 Количество на модель:

В закладки

001542360

Номер детали на чертеже:

Spring clip

Заводской номер: 009171041 Количество на модель:

В закладки

009171041

Номер детали на чертеже:

Locking pin

Заводской номер: 00152135 Количество на модель:

В закладки

00152135

Номер детали на чертеже:

Drum carriage frame

Заводской номер: 200231850 Количество на модель:

В закладки

200231850

Номер детали на чертеже:

Jack stand

Заводской номер: 002157660 Количество на модель:

В закладки

002157660

Номер детали на чертеже:

Jack stand

Заводской номер: 002157700 Количество на модель:

В закладки

002157700

Номер детали на чертеже:

Chain

Заводской номер: 002743392 Количество на модель:

В закладки

002743392

Номер детали на чертеже:

Tension chain-cpl.

Заводской номер: 001464441 Количество на модель:

В закладки

001464441

Номер детали на чертеже:

Linch pin

Заводской номер: 009170061 Количество на модель:

В закладки

009170061

Номер детали на чертеже:

He head bolt

Заводской номер: 009011220 Количество на модель:

В закладки

009011220

Номер детали на чертеже:

Washer

Заводской номер: 009105061 Количество на модель:

В закладки

009105061

Номер детали на чертеже:

Locknut

Заводской номер: 009087010 Количество на модель:

В закладки

009087010

Номер детали на чертеже:

Jacking equipment

Заводской номер: 009404560 Количество на модель:

В закладки

009404560

Номер детали на чертеже:

Connect. link

Заводской номер: 900005650 Количество на модель:

В закладки

900005650

Номер детали на чертеже:

Round steel chain with flat steel

Заводской номер: 001513244 Количество на модель:

В закладки

001513244

Номер детали на чертеже:

Hex head bolt

Заводской номер: 009006370 Количество на модель:

В закладки

009006370

Номер детали на чертеже:

Hex head bolt

Заводской номер: 009014380 Количество на модель:

В закладки

009014380

Номер детали на чертеже:

Washer

Заводской номер: 009104140 Количество на модель:

В закладки

009104140

Номер детали на чертеже:

Threaded rod

Заводской номер: 001464432 Количество на модель:

В закладки

001464432

Номер детали на чертеже:

Hex nut

Заводской номер: 009082250 Количество на модель:

В закладки

009082250

Номер детали на чертеже:

Spanner nut

Заводской номер: 001469831 Количество на модель:

В закладки

001469831

Номер детали на чертеже:

Threaded rod-left-hand thread

Заводской номер: 001464422 Количество на модель:

В закладки

001464422

Номер детали на чертеже:

Steel chain

Заводской номер: 009225773 Количество на модель:

В закладки

009225773

Lighting/returning horn- back BIG-X-650 Fire extinguisher BIG-X-650

Вернуться в раздел каталога

Номер	002743392
Наименование	Chain
Подгруппа	Устройство седельное
Порядковый номер детали	433
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	001464441
Наименование	Tension chain-cpl.
Подгруппа	Система управления двигателем электронная
Порядковый номер детали	644
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	001464432
Наименование	Threaded rod
Подгруппа	Система управления двигателем электронная
Порядковый номер детали	644
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	001469831
Наименование	Spanner nut
Подгруппа	Система управления двигателем электронная
Порядковый номер детали	698
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	001464422
Наименование	Threaded rod-left-hand thread
Подгруппа	Система управления двигателем электронная
Порядковый номер детали	644
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	200231850
Наименование	Drum carriage frame
Группа	Привод гидравлический мостов полуприцепа
Подгруппа	2002
Порядковый номер детали	318
