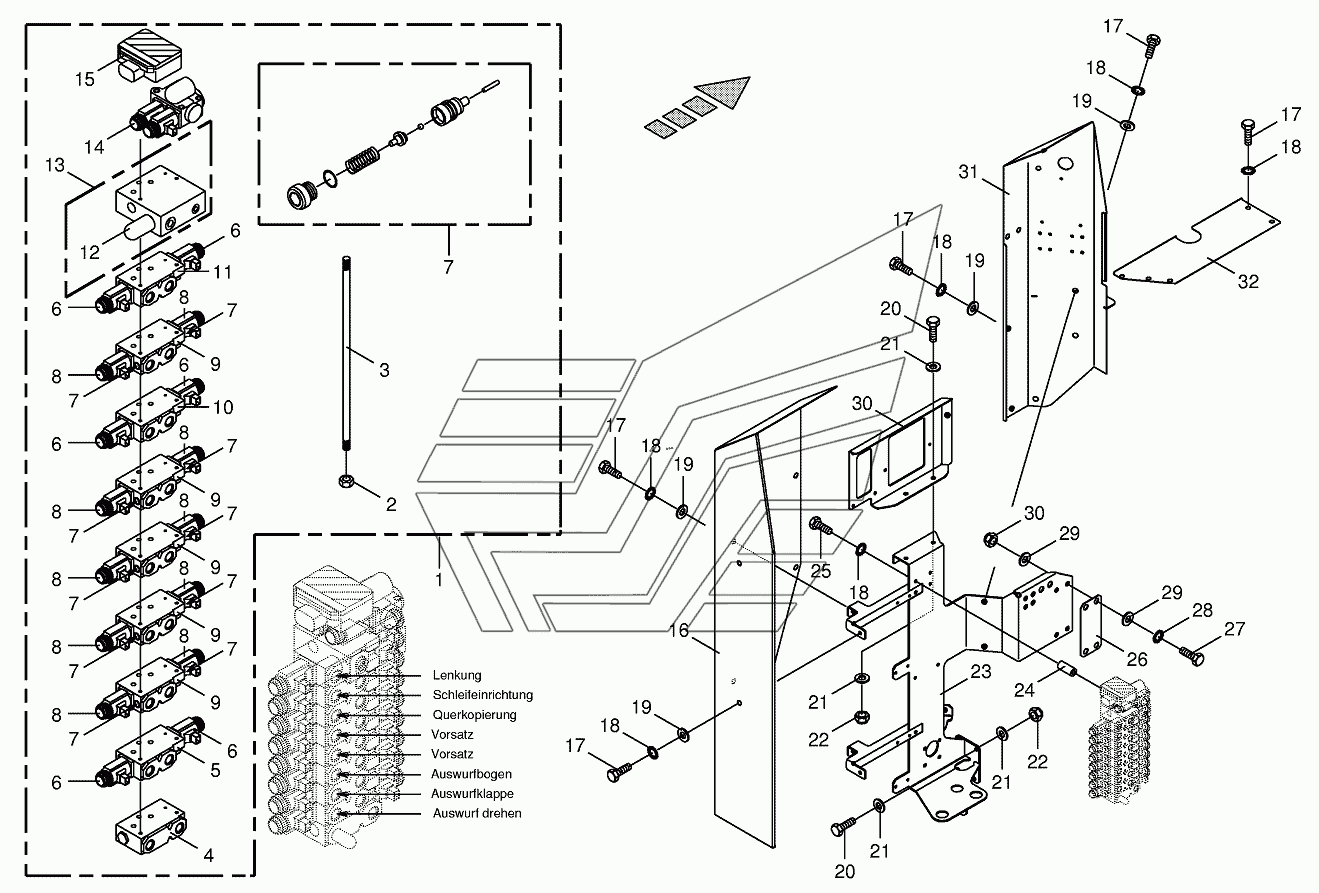

Valve lock with support-work hydraulics BIG-X-650. Каталог 2013г.

Hydraulics-sieve drive BIG-X-650 Hydraulic steering system BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Diverter valve bloc

Заводской номер: 009191350 Количество на модель:
009191350
2

Номер детали на чертеже:

2

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
3

Номер детали на чертеже:

3

Threaded rod

Заводской номер: 009190060 Количество на модель:
009190060
4

Номер детали на чертеже:

4

Connecting plate

Заводской номер: 009208010 Количество на модель:
009208010
4

Номер детали на чертеже:

4

Sealing set

Заводской номер: 270067650 Количество на модель:
270067650
5

Номер детали на чертеже:

5

Nozzle disc cap

Заводской номер: 270066640 Количество на модель:
270066640
5

Номер детали на чертеже:

5

Protective cap

Заводской номер: 270066660 Количество на модель:
270066660
5

Номер детали на чертеже:

5

Sealing set

Заводской номер: 009208320 Количество на модель:
009208320
5

Номер детали на чертеже:

5

Directional-control valve

Заводской номер: 009190110 Количество на модель:
009190110
6

Номер детали на чертеже:

6

Control solenoid

Заводской номер: 009191170 Количество на модель:
009191170
7

Номер детали на чертеже:

7

Repairing sets

Заводской номер: 009191800 Количество на модель:
009191800
8

Номер детали на чертеже:

8

Control solenoid

Заводской номер: 009191160 Количество на модель:
009191160
9

Номер детали на чертеже:

9

Directional-control valve

Заводской номер: 009190120 Количество на модель:
009190120
10

Номер детали на чертеже:

10

Directional-control valve

Заводской номер: 009191340 Количество на модель:
009191340
11

Номер детали на чертеже:

11

Directional-control valve

Заводской номер: 009190150 Количество на модель:
009190150
12

Номер детали на чертеже:

12

Pressure control valve

Заводской номер: 009190420 Количество на модель:
009190420
13

Номер детали на чертеже:

13

Intermediate plate

Заводской номер: 009190140 Количество на модель:
009190140
14

Номер детали на чертеже:

14

Nozzle disc cap

Заводской номер: 270066690 Количество на модель:
270066690
14

Номер детали на чертеже:

14

Sealing set

Заводской номер: 009190430 Количество на модель:
009190430
14

Номер детали на чертеже:

14

Directional-control valve

Заводской номер: 009190170 Количество на модель:
009190170
15

Номер детали на чертеже:

15

Electr.mowingtable control

Заводской номер: 003026225 Количество на модель:
003026225
16

Номер детали на чертеже:

16

Guard-back

Заводской номер: 002176381 Количество на модель:
002176381
17

Номер детали на чертеже:

17

Hex head bolt

Заводской номер: 009006120 Количество на модель:
009006120
18

Номер детали на чертеже:

18

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
19

Номер детали на чертеже:

19

Washer

Заводской номер: 009104130 Количество на модель:
009104130
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
21

Номер детали на чертеже:

21

Washer

Заводской номер: 009104140 Количество на модель:
009104140
22

Номер детали на чертеже:

22

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
23

Номер детали на чертеже:

23

Valve console

Заводской номер: 002176402 Количество на модель:
002176402
24

Номер детали на чертеже:

24

Bushing

Заводской номер: 003600131 Количество на модель:
003600131
25

Номер детали на чертеже:

25

Hex head bolt

Заводской номер: 009010491 Количество на модель:
009010491
26

Номер детали на чертеже:

26

Spacer plate

Заводской номер: 002176450 Количество на модель:
002176450
27

Номер детали на чертеже:

27

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
28

Номер детали на чертеже:

28

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
29

Номер детали на чертеже:

29

Washer

Заводской номер: 009105061 Количество на модель:
009105061
30

Номер детали на чертеже:

30

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
31

Номер детали на чертеже:

31

Guard-front

Заводской номер: 002176581 Количество на модель:
002176581
32

Номер детали на чертеже:

32

Cover plate

Заводской номер: 002176601 Количество на модель:
002176601
