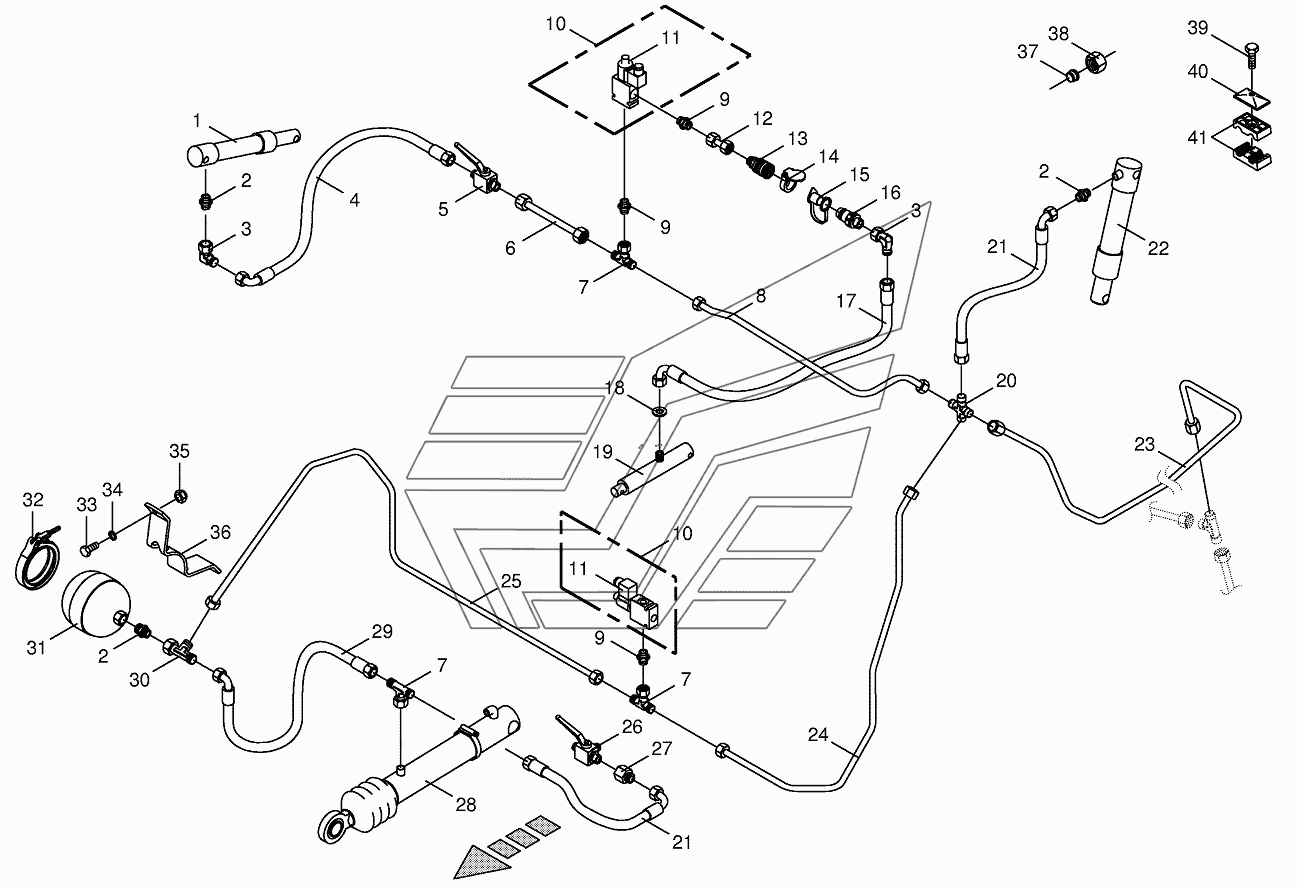

Charge pressure lines-front BIG-X-650. Каталог 2013г.

Oil leckage pipes/return lines-back BIG-X-650 Charge pressure lines-back BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hydraulic cylinder

Заводской номер: 002221101 Количество на модель:
002221101
1

Номер детали на чертеже:

1

Sealing set

Заводской номер: 009187710 Количество на модель:
009187710
2

Номер детали на чертеже:

2

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
3

Номер детали на чертеже:

3

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
4

Номер детали на чертеже:

4

High pressure hose line

Заводской номер: 270003320 Количество на модель:
270003320
5

Номер детали на чертеже:

5

Ball cock

Заводской номер: 009211222 Количество на модель:
009211222
6

Номер детали на чертеже:

6

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002286790 Количество на модель:
002286790
7

Номер детали на чертеже:

7

T-connector

Заводской номер: 009210771 Количество на модель:
009210771
8

Номер детали на чертеже:

8

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200216750 Количество на модель:
200216750
9

Номер детали на чертеже:

9

Male connector

Заводской номер: 009199181 Количество на модель:
009199181
10

Номер детали на чертеже:

10

3/2-Diverter vave bloc

Заводской номер: 009190340 Количество на модель:
009190340
11

Номер детали на чертеже:

11

Solenoid coil

Заводской номер: 009190700 Количество на модель:
009190700
11

Номер детали на чертеже:

11

3/2-Directional-control valve

Заводской номер: 009190280 Количество на модель:
009190280
12

Номер детали на чертеже:

12

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
13

Номер детали на чертеже:

13

Sleeve

Заводской номер: 009193230 Количество на модель:
009193230
14

Номер детали на чертеже:

14

Cover-red

Заводской номер: 009199940 Количество на модель:
009199940
15

Номер детали на чертеже:

15

Dust cap-red

Заводской номер: 009211711 Количество на модель:
009211711
16

Номер детали на чертеже:

16

Connector plug

Заводской номер: 009193220 Количество на модель:
009193220
17

Номер детали на чертеже:

17

High pressure hose line

Заводской номер: 009212581 Количество на модель:
009212581
18

Номер детали на чертеже:

18

Throttling disc

Заводской номер: 003320143 Количество на модель:
003320143
19

Номер детали на чертеже:

19

Hydraulic cylinder

Заводской номер: 009185410 Количество на модель:
009185410
19

Номер детали на чертеже:

19

Sealing set

Заводской номер: 009214170 Количество на модель:
009214170
20

Номер детали на чертеже:

20

Cross pipe union

Заводской номер: 009210941 Количество на модель:
009210941
21

Номер детали на чертеже:

21

High pressure hose line

Заводской номер: 009200611 Количество на модель:
009200611
22

Номер детали на чертеже:

22

Gasket set EZ40/45

Заводской номер: 270128090 Количество на модель:
270128090
22

Номер детали на чертеже:

22

Hydraulic cylinder

Заводской номер: 002240401 Количество на модель:
002240401
23

Номер детали на чертеже:

23

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200216760 Количество на модель:
200216760
24

Номер детали на чертеже:

24

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200206420 Количество на модель:
200206420
25

Номер детали на чертеже:

25

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002191340 Количество на модель:
002191340
26

Номер детали на чертеже:

26

Diverter valve

Заводской номер: 009193090 Количество на модель:
009193090
27

Номер детали на чертеже:

27

Reducer fitting

Заводской номер: 009211601 Количество на модель:
009211601
28

Номер детали на чертеже:

28

Hydraulic cylinder

Заводской номер: 009185251 Количество на модель:
009185251
28

Номер детали на чертеже:

28

Sealing set

Заводской номер: 009188070 Количество на модель:
009188070
29

Номер детали на чертеже:

29

High pressure hose line

Заводской номер: 009209720 Количество на модель:
009209720
30

Номер детали на чертеже:

30

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
31

Номер детали на чертеже:

31

Pressure accumulator

Заводской номер: 009196070 Количество на модель:
009196070
32

Номер детали на чертеже:

32

Joint bolt-hose clamp

Заводской номер: 009240300 Количество на модель:
009240300
33

Номер детали на чертеже:

33

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
34

Номер детали на чертеже:

34

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
35

Номер детали на чертеже:

35

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
36

Номер детали на чертеже:

36

Accumulator support

Заводской номер: 002312090 Количество на модель:
002312090
37

Номер детали на чертеже:

37

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
38

Номер детали на чертеже:

38

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
39

Номер детали на чертеже:

39

Hex head bolt

Заводской номер: 009010081 Количество на модель:
009010081
39

Номер детали на чертеже:

39

Hex head bolt

Заводской номер: 009003590 Количество на модель:
009003590
39

Номер детали на чертеже:

39

Hex head bolt

Заводской номер: 009010421 Количество на модель:
009010421
40

Номер детали на чертеже:

40

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
41

Номер детали на чертеже:

41

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
