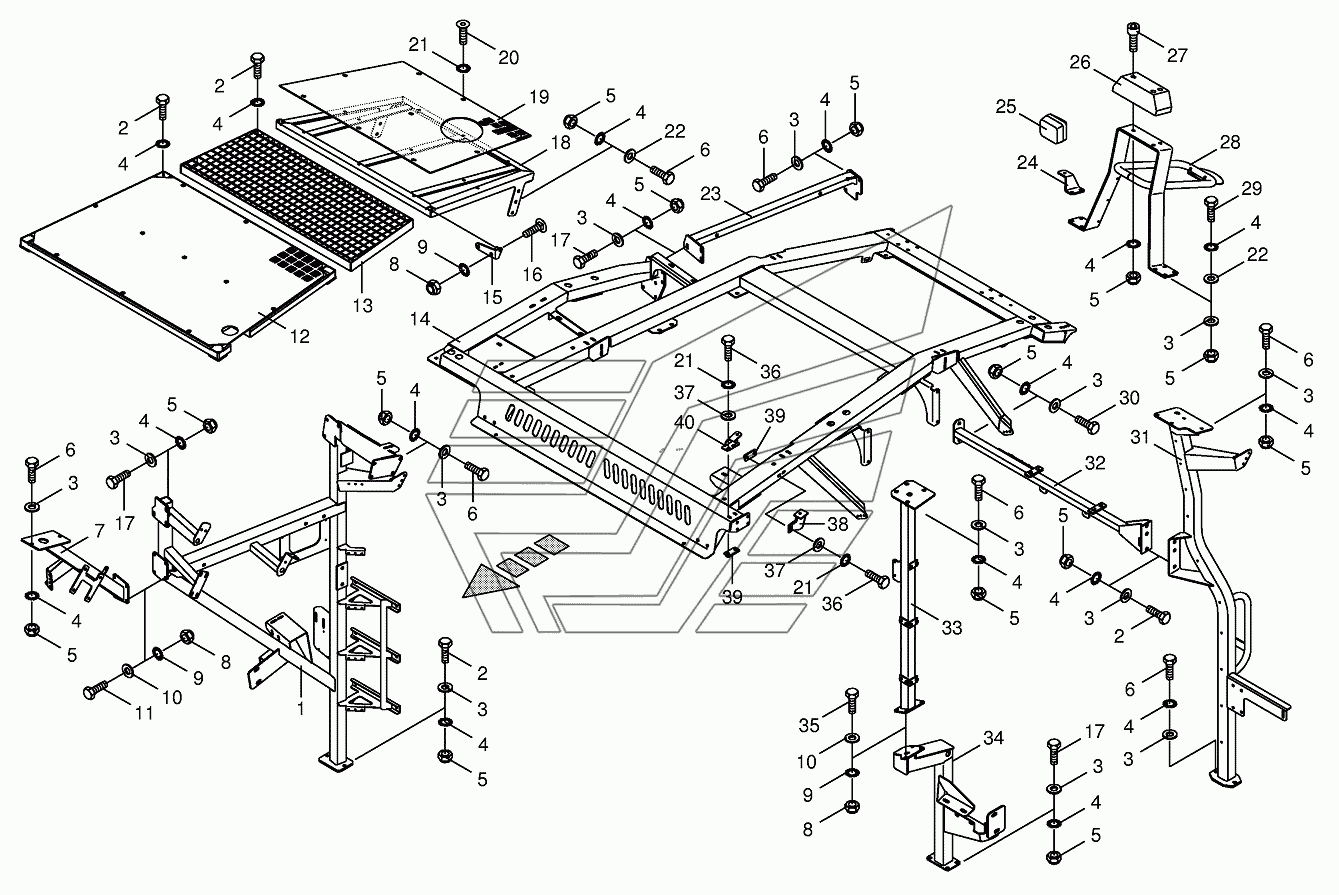

Panelling frame/Cladding-back top BIG-X-650. Каталог 2013г.

Panelling frame/Cladding-front top BIG-X-650 Battery Ьох BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Support-back right

Заводской номер: 003601791 Количество на модель:
003601791
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
3

Номер детали на чертеже:

3

Washer

Заводской номер: 009105061 Количество на модель:
009105061
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
7

Номер детали на чертеже:

7

Strut-right

Заводской номер: 002175692 Количество на модель:
002175692
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
9

Номер детали на чертеже:

9

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
10

Номер детали на чертеже:

10

Washer

Заводской номер: 009104140 Количество на модель:
009104140
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
12

Номер детали на чертеже:

12

Cover plate

Заводской номер: 003601860 Количество на модель:
003601860
13

Номер детали на чертеже:

13

Rust

Заводской номер: 002177390 Количество на модель:
002177390
14

Номер детали на чертеже:

14

Retainer frame

Заводской номер: 003601831 Количество на модель:
003601831
15

Номер детали на чертеже:

15

Roof retainer-left

Заводской номер: 002177471 Количество на модель:
002177471
15

Номер детали на чертеже:

15

Roof retainer-right

Заводской номер: 002177491 Количество на модель:
002177491
16

Номер детали на чертеже:

16

Coach bolt

Заводской номер: 009048501 Количество на модель:
009048501
17

Номер детали на чертеже:

17

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
18

Номер детали на чертеже:

18

Roof door

Заводской номер: 200211470 Количество на модель:
200211470
19

Номер детали на чертеже:

19

Roof sheeting

Заводской номер: 200211480 Количество на модель:
200211480
20

Номер детали на чертеже:

20

Fillister head screw

Заводской номер: 009047090 Количество на модель:
009047090
21

Номер детали на чертеже:

21

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
22

Номер детали на чертеже:

22

Washer

Заводской номер: 009106401 Количество на модель:
009106401
23

Номер детали на чертеже:

23

Oil tank support

Заводской номер: 002175751 Количество на модель:
002175751
24

Номер детали на чертеже:

24

Headlight support

Заводской номер: 002157110 Количество на модель:
002157110
25

Номер детали на чертеже:

25

Work light

Заводской номер: 009246350 Количество на модель:
009246350
25

Номер детали на чертеже:

25

Bulb

Заводской номер: 009246880 Количество на модель:
009246880
26

Номер детали на чертеже:

26

Rubber pad

Заводской номер: 009242310 Количество на модель:
009242310
27

Номер детали на чертеже:

27

Allen screw

Заводской номер: 009031440 Количество на модель:
009031440
28

Номер детали на чертеже:

28

Emission uptake-Camera

Заводской номер: 002175783 Количество на модель:
002175783
28

Номер детали на чертеже:

28

Emission uptake-Mirror

Заводской номер: 002164231 Количество на модель:
002164231
29

Номер детали на чертеже:

29

Hex head bolt

Заводской номер: 009014510 Количество на модель:
009014510
30

Номер детали на чертеже:

30

Hex head bolt

Заводской номер: 009014580 Количество на модель:
009014580
31

Номер детали на чертеже:

31

Support-back left

Заводской номер: 002175198 Количество на модель:
002175198
32

Номер детали на чертеже:

32

Tie bar-back

Заводской номер: 002175682 Количество на модель:
002175682
33

Номер детали на чертеже:

33

Support-left middle top

Заводской номер: 002175633 Количество на модель:
002175633
34

Номер детали на чертеже:

34

Support-left middle below

Заводской номер: 200214310 Количество на модель:
200214310
35

Номер детали на чертеже:

35

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
36

Номер детали на чертеже:

36

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
37

Номер детали на чертеже:

37

Washer

Заводской номер: 009106030 Количество на модель:
009106030
38

Номер детали на чертеже:

38

Cladding retainer-right

Заводской номер: 002264871 Количество на модель:
002264871
38

Номер детали на чертеже:

38

Cladding retainer-left

Заводской номер: 002264741 Количество на модель:
002264741
39

Номер детали на чертеже:

39

Carrier plate

Заводской номер: 002132870 Количество на модель:
002132870
40

Номер детали на чертеже:

40

Cladding retainer-left

Заводской номер: 002285660 Количество на модель:
002285660
40

Номер детали на чертеже:

40

Cladding retainer-right

Заводской номер: 002285620 Количество на модель:
002285620
