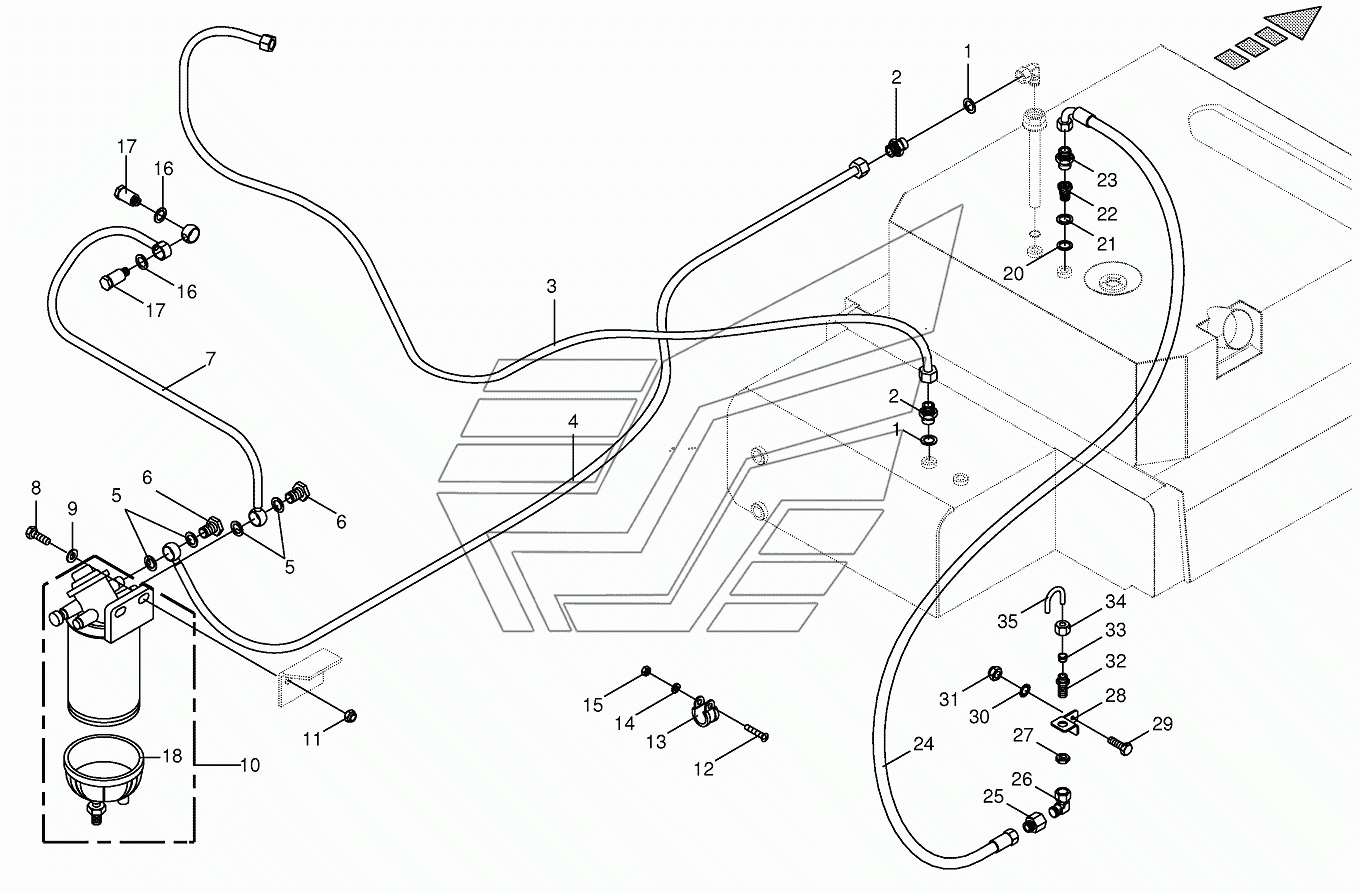

Diesel fuel pipe BIG-X-650. Каталог 2013г.

Diesel fuel tank BIG-X-650 Diesel fuel pipe BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Gasket ring

Заводской номер: 009377420 Количество на модель:
009377420
2

Номер детали на чертеже:

2

Lug

Заводской номер: 009197160 Количество на модель:
009197160
3

Номер детали на чертеже:

3

Fuel pipe

Заводской номер: 002248612 Количество на модель:
002248612
4

Номер детали на чертеже:

4

Fuel pipe

Заводской номер: 002248592 Количество на модель:
002248592
5

Номер детали на чертеже:

5

Gasket ring

Заводской номер: 009377220 Количество на модель:
009377220
6

Номер детали на чертеже:

6

Hollow screw

Заводской номер: 009197170 Количество на модель:
009197170
7

Номер детали на чертеже:

7

Fuel pipe

Заводской номер: 002248601 Количество на модель:
002248601
8

Номер детали на чертеже:

8

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
9

Номер детали на чертеже:

9

Washer

Заводской номер: 009105061 Количество на модель:
009105061
10

Номер детали на чертеже:

10

Replacement filter

Заводской номер: 009405450 Количество на модель:
009405450
10

Номер детали на чертеже:

10

Water separator

Заводской номер: 009405440 Количество на модель:
009405440
11

Номер детали на чертеже:

11

Hex nut

Заводской номер: 009082150 Количество на модель:
009082150
12

Номер детали на чертеже:

12

Countersunkscrew

Заводской номер: 009043451 Количество на модель:
009043451
13

Номер детали на чертеже:

13

Tube clip w. rubber

Заводской номер: 009240100 Количество на модель:
009240100
14

Номер детали на чертеже:

14

Spring washer

Заводской номер: 009100310 Количество на модель:
009100310
15

Номер детали на чертеже:

15

Hex nut

Заводской номер: 009082071 Количество на модель:
009082071
16

Номер детали на чертеже:

16

Gаskеt ring

Заводской номер: 009404010 Количество на модель:
009404010
17

Номер детали на чертеже:

17

Ноllоw sсrеw

Заводской номер: 009404000 Количество на модель:
009404000
18

Номер детали на чертеже:

18

Inspection glass

Заводской номер: 009401270 Количество на модель:
009401270
19

Номер детали на чертеже:

19

Adjustable L connection

Заводской номер: 009210670 Количество на модель:
009210670
20

Номер детали на чертеже:

20

O-ring

Заводской номер: 009376340 Количество на модель:
009376340
21

Номер детали на чертеже:

21

O-ring

Заводской номер: 009375250 Количество на модель:
009375250
22

Номер детали на чертеже:

22

Connector

Заводской номер: 200204710 Количество на модель:
200204710
23

Номер детали на чертеже:

23

Male connector

Заводской номер: 009200340 Количество на модель:
009200340
24

Номер детали на чертеже:

24

Нigh prеssurе hоsе linе

Заводской номер: 270002630 Количество на модель:
270002630
25

Номер детали на чертеже:

25

Reducer fitting

Заводской номер: 009210831 Количество на модель:
009210831
26

Номер детали на чертеже:

26

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
27

Номер детали на чертеже:

27

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
28

Номер детали на чертеже:

28

Support

Заводской номер: 200204840 Количество на модель:
200204840
29

Номер детали на чертеже:

29

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
30

Номер детали на чертеже:

30

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
31

Номер детали на чертеже:

31

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
32

Номер детали на чертеже:

32

Straight 2-way connector

Заводской номер: 009210871 Количество на модель:
009210871
33

Номер детали на чертеже:

33

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
34

Номер детали на чертеже:

34

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
35

Номер детали на чертеже:

35

Hydraulic line

Заводской номер: 002332980 Количество на модель:
002332980
