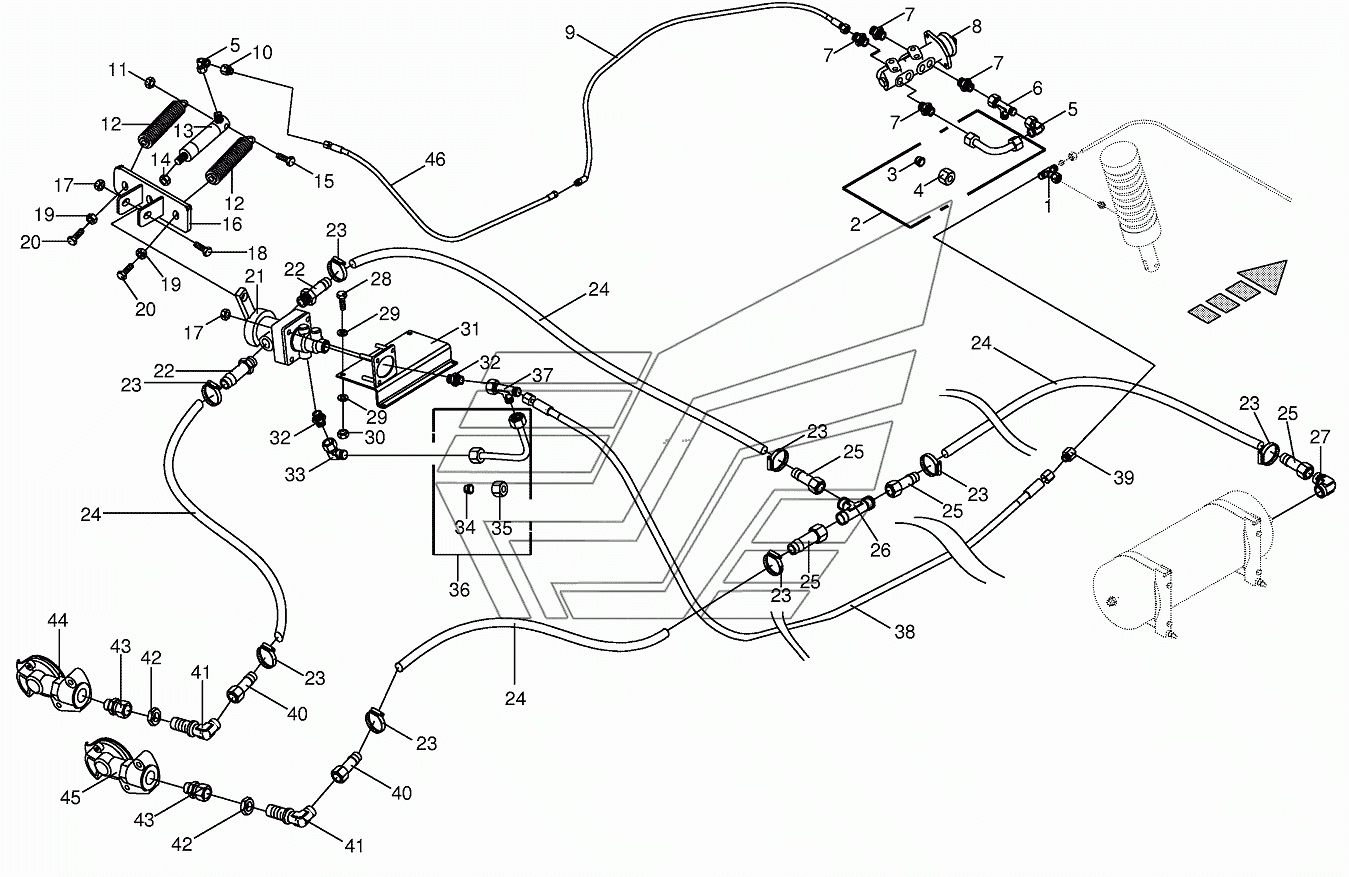

Additive connection for trailer BIG-X-650. Каталог 2013г.

Hydraulics-additive connection back BIG-X-650 Gear molasses pump BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

T connector

Заводской номер: 009199680 Количество на модель:
009199680
2

Номер детали на чертеже:

2

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002286820 Количество на модель:
002286820
3

Номер детали на чертеже:

3

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
4

Номер детали на чертеже:

4

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
5

Номер детали на чертеже:

5

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
6

Номер детали на чертеже:

6

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
7

Номер детали на чертеже:

7

Male connector

Заводской номер: 009210602 Количество на модель:
009210602
8

Номер детали на чертеже:

8

Brake valve

Заводской номер: 009455600 Количество на модель:
009455600
9

Номер детали на чертеже:

9

High pressure hose line

Заводской номер: 009210270 Количество на модель:
009210270
10

Номер детали на чертеже:

10

Reducer fitting

Заводской номер: 009210831 Количество на модель:
009210831
11

Номер детали на чертеже:

11

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
12

Номер детали на чертеже:

12

Tension spring

Заводской номер: 002733752 Количество на модель:
002733752
13

Номер детали на чертеже:

13

Hydraulic cylinder

Заводской номер: 002832311 Количество на модель:
002832311
13

Номер детали на чертеже:

13

Sealing set

Заводской номер: 009187341 Количество на модель:
009187341
14

Номер детали на чертеже:

14

Hex nut

Заводской номер: 009080022 Количество на модель:
009080022
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009014590 Количество на модель:
009014590
16

Номер детали на чертеже:

16

Fork

Заводской номер: 002191450 Количество на модель:
002191450
17

Номер детали на чертеже:

17

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009010421 Количество на модель:
009010421
19

Номер детали на чертеже:

19

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009002891 Количество на модель:
009002891
21

Номер детали на чертеже:

21

Control valve

Заводской номер: 009455610 Количество на модель:
009455610
22

Номер детали на чертеже:

22

Hose connector

Заводской номер: 009454850 Количество на модель:
009454850
23

Номер детали на чертеже:

23

Tube clip

Заводской номер: 009240011 Количество на модель:
009240011
24

Номер детали на чертеже:

24

Hose-Id.-no.= 1m

Заводской номер: 009450850 Количество на модель:
009450850
25

Номер детали на чертеже:

25

Hose connector

Заводской номер: 009453490 Количество на модель:
009453490
26

Номер детали на чертеже:

26

T-connector

Заводской номер: 009210731 Количество на модель:
009210731
27

Номер детали на чертеже:

27

Angle-male connector

Заводской номер: 009455040 Количество на модель:
009455040
28

Номер детали на чертеже:

28

Hex head bolt

Заводской номер: 009006070 Количество на модель:
009006070
29

Номер детали на чертеже:

29

Washer

Заводской номер: 009104111 Количество на модель:
009104111
30

Номер детали на чертеже:

30

Hex nut

Заводской номер: 009082080 Количество на модель:
009082080
31

Номер детали на чертеже:

31

Plate

Заводской номер: 002286610 Количество на модель:
002286610
32

Номер детали на чертеже:

32

Male connector

Заводской номер: 009193380 Количество на модель:
009193380
33

Номер детали на чертеже:

33

Elbow union

Заводской номер: 009209170 Количество на модель:
009209170
34

Номер детали на чертеже:

34

Cutting ring

Заводской номер: 009209160 Количество на модель:
009209160
35

Номер детали на чертеже:

35

Nozzle disc cap

Заводской номер: 009209050 Количество на модель:
009209050
36

Номер детали на чертеже:

36

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002191410 Количество на модель:
002191410
37

Номер детали на чертеже:

37

Adjustable L connection

Заводской номер: 009212740 Количество на модель:
009212740
38

Номер детали на чертеже:

38

High pressure hose line

Заводской номер: 009210170 Количество на модель:
009210170
39

Номер детали на чертеже:

39

Reducer fitting

Заводской номер: 009193370 Количество на модель:
009193370
40

Номер детали на чертеже:

40

Hose connector

Заводской номер: 009450900 Количество на модель:
009450900
41

Номер детали на чертеже:

41

Connector

Заводской номер: 009210891 Количество на модель:
009210891
42

Номер детали на чертеже:

42

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
43

Номер детали на чертеже:

43

Male connector

Заводской номер: 009212040 Количество на модель:
009212040
44

Номер детали на чертеже:

44

Clutch head-yellow

Заводской номер: 009450780 Количество на модель:
009450780
45

Номер детали на чертеже:

45

Clutch head-red

Заводской номер: 009450770 Количество на модель:
009450770
46

Номер детали на чертеже:

46

High pressure hose line

Заводской номер: 009210252 Количество на модель:
009210252
