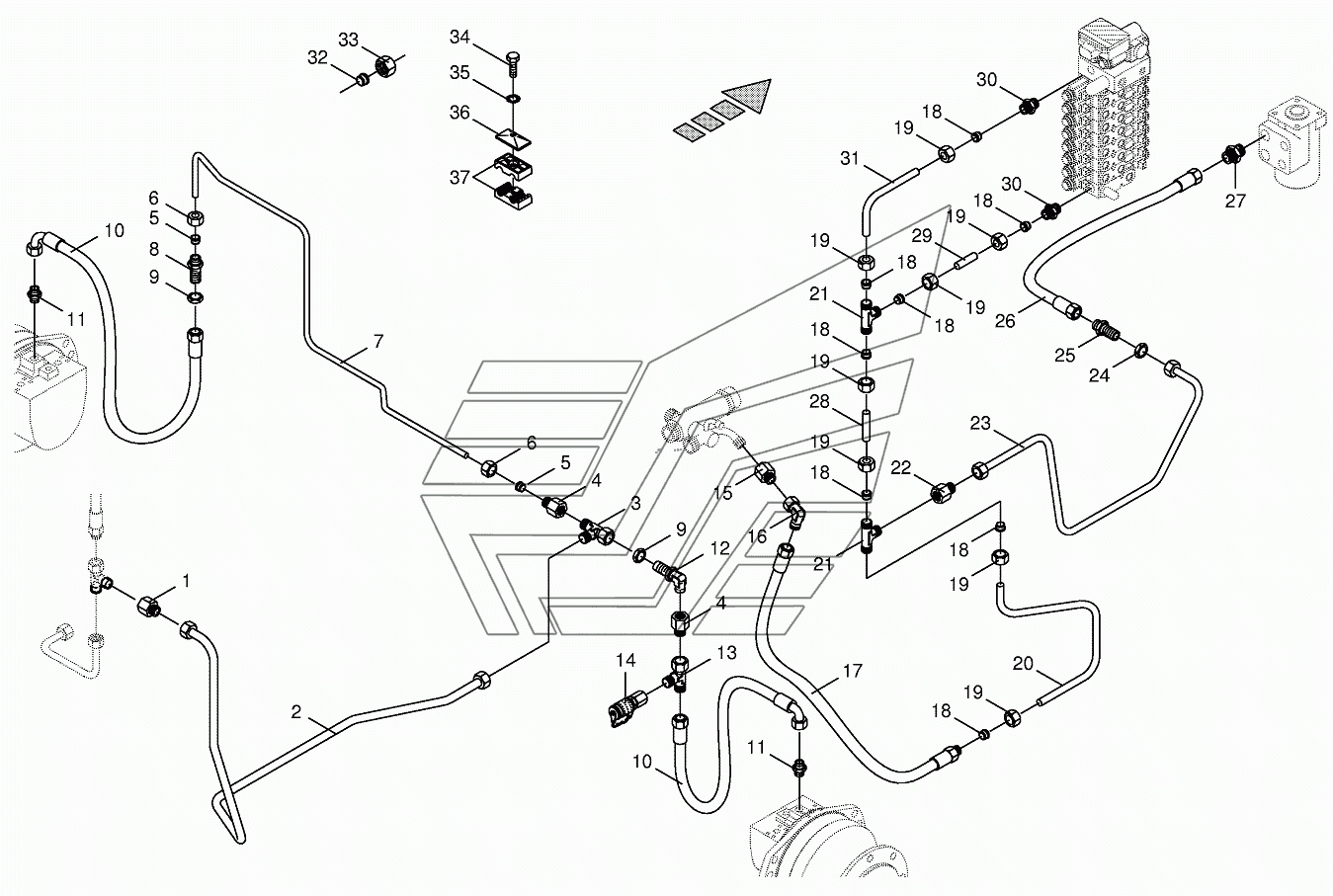

Oil leckage pipes/return lines-back BIG-X-650. Каталог 2013г.

Hydraulics-speed range shifting BIG-X-650 Charge pressure lines-front BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Reducer fitting

Заводской номер: 009190100 Количество на модель:
009190100
2

Номер детали на чертеже:

2

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002191932 Количество на модель:
002191932
3

Номер детали на чертеже:

3

Adjustable L connection

Заводской номер: 009210750 Количество на модель:
009210750
4

Номер детали на чертеже:

4

Reducer fitting

Заводской номер: 009211601 Количество на модель:
009211601
5

Номер детали на чертеже:

5

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
6

Номер детали на чертеже:

6

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
7

Номер детали на чертеже:

7

Hydraulic line

Заводской номер: 003600740 Количество на модель:
003600740
8

Номер детали на чертеже:

8

Straight 2-way connector

Заводской номер: 009210871 Количество на модель:
009210871
9

Номер детали на чертеже:

9

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
10

Номер детали на чертеже:

10

High pressure hose line

Заводской номер: 009212570 Количество на модель:
009212570
11

Номер детали на чертеже:

11

Male connector

Заводской номер: 009197851 Количество на модель:
009197851
12

Номер детали на чертеже:

12

Connector

Заводской номер: 009211121 Количество на модель:
009211121
13

Номер детали на чертеже:

13

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
14

Номер детали на чертеже:

14

Connector f.mini-test equipm.

Заводской номер: 009208680 Количество на модель:
009208680
15

Номер детали на чертеже:

15

Reducer fitting

Заводской номер: 009196590 Количество на модель:
009196590
16

Номер детали на чертеже:

16

Angle lug

Заводской номер: 009211730 Количество на модель:
009211730
17

Номер детали на чертеже:

17

High pressure hose line

Заводской номер: 009210091 Количество на модель:
009210091
18

Номер детали на чертеже:

18

Cutting ring

Заводской номер: 009211831 Количество на модель:
009211831
19

Номер детали на чертеже:

19

Nozzle disc cap

Заводской номер: 009211820 Количество на модель:
009211820
20

Номер детали на чертеже:

20

Hydraulic line

Заводской номер: 003600250 Количество на модель:
003600250
21

Номер детали на чертеже:

21

T-connector

Заводской номер: 009211750 Количество на модель:
009211750
22

Номер детали на чертеже:

22

Reducer fitting

Заводской номер: 009211840 Количество на модель:
009211840
23

Номер детали на чертеже:

23

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002191990 Количество на модель:
002191990
24

Номер детали на чертеже:

24

Hex nut-low form

Заводской номер: 009210741 Количество на модель:
009210741
25

Номер детали на чертеже:

25

Straight 2-way connector

Заводской номер: 009212500 Количество на модель:
009212500
26

Номер детали на чертеже:

26

High pressure hose line

Заводской номер: 009210352 Количество на модель:
009210352
27

Номер детали на чертеже:

27

Male connector

Заводской номер: 009210622 Количество на модель:
009210622
28

Номер детали на чертеже:

28

Hydraulic line

Заводской номер: 003600020 Количество на модель:
003600020
29

Номер детали на чертеже:

29

Hydraulic line

Заводской номер: 003600010 Количество на модель:
003600010
30

Номер детали на чертеже:

30

Male connector

Заводской номер: 009211741 Количество на модель:
009211741
31

Номер детали на чертеже:

31

Hydraulic line

Заводской номер: 003600000 Количество на модель:
003600000
32

Номер детали на чертеже:

32

Cutting ring

Заводской номер: 009210471 Количество на модель:
009210471
33

Номер детали на чертеже:

33

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
34

Номер детали на чертеже:

34

Hex head bolt

Заводской номер: 009010421 Количество на модель:
009010421
34

Номер детали на чертеже:

34

Hex head bolt

Заводской номер: 009010461 Количество на модель:
009010461
35

Номер детали на чертеже:

35

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
36

Номер детали на чертеже:

36

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
37

Номер детали на чертеже:

37

Tube clamp-2 halves

Заводской номер: 009251460 Количество на модель:
009251460
37

Номер детали на чертеже:

37

Tube clamp-2 halves

Заводской номер: 009251600 Количество на модель:
009251600
37

Номер детали на чертеже:

37

Tube clamp-2 halves

Заводской номер: 009251580 Количество на модель:
009251580
