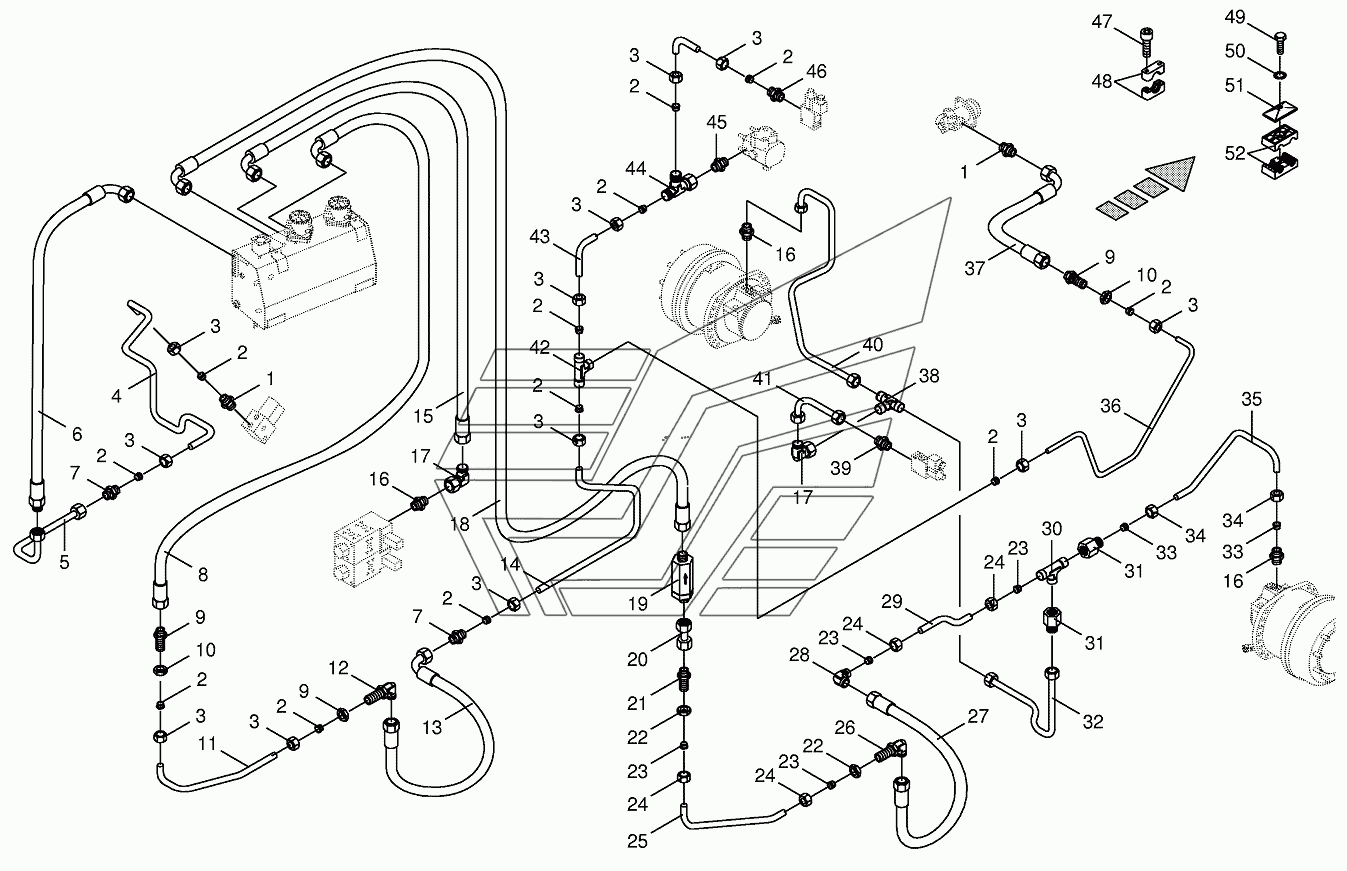

Oil leckage pipes/return lines-front BIG-X-650. Каталог 2013г.

Traction drive wheel engine BIG-X-650 Hydraulics-speed range shifting BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Male connector

Заводской номер: 009210602 Количество на модель:
009210602
2

Номер детали на чертеже:

2

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
3

Номер детали на чертеже:

3

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
4

Номер детали на чертеже:

4

Hydraulic line

Заводской номер: 003600710 Количество на модель:
003600710
5

Номер детали на чертеже:

5

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002191941 Количество на модель:
002191941
6

Номер детали на чертеже:

6

High pressure hose line

Заводской номер: 009210031 Количество на модель:
009210031
7

Номер детали на чертеже:

7

Connector

Заводской номер: 009210541 Количество на модель:
009210541
8

Номер детали на чертеже:

8

High pressure hose line

Заводской номер: 009212570 Количество на модель:
009212570
9

Номер детали на чертеже:

9

Straight 2-way connector

Заводской номер: 009210871 Количество на модель:
009210871
10

Номер детали на чертеже:

10

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
11

Номер детали на чертеже:

11

Hydraulic line

Заводской номер: 003600140 Количество на модель:
003600140
12

Номер детали на чертеже:

12

Connector

Заводской номер: 009210891 Количество на модель:
009210891
13

Номер детали на чертеже:

13

High pressure hose line

Заводской номер: 009210041 Количество на модель:
009210041
14

Номер детали на чертеже:

14

Hydraulic line

Заводской номер: 003600150 Количество на модель:
003600150
15

Номер детали на чертеже:

15

High pressure hose line

Заводской номер: 009215500 Количество на модель:
009215500
16

Номер детали на чертеже:

16

Male connector

Заводской номер: 009209111 Количество на модель:
009209111
17

Номер детали на чертеже:

17

Angle lug

Заводской номер: 009210651 Количество на модель:
009210651
18

Номер детали на чертеже:

18

High pressure hose line

Заводской номер: 009215490 Количество на модель:
009215490
19

Номер детали на чертеже:

19

High pressure filter

Заводской номер: 009191700 Количество на модель:
009191700
20

Номер детали на чертеже:

20

Double nipple

Заводской номер: 002307470 Количество на модель:
002307470
21

Номер детали на чертеже:

21

Straight 2-way connector

Заводской номер: 009212510 Количество на модель:
009212510
22

Номер детали на чертеже:

22

Hex nut-low form

Заводской номер: 009210951 Количество на модель:
009210951
23

Номер детали на чертеже:

23

Cutting ring

Заводской номер: 009211831 Количество на модель:
009211831
24

Номер детали на чертеже:

24

Nozzle disc cap

Заводской номер: 009211820 Количество на модель:
009211820
25

Номер детали на чертеже:

25

Hydraulic line

Заводской номер: 002191950 Количество на модель:
002191950
26

Номер детали на чертеже:

26

Connector

Заводской номер: 009211191 Количество на модель:
009211191
27

Номер детали на чертеже:

27

High pressure hose line

Заводской номер: 009209801 Количество на модель:
009209801
28

Номер детали на чертеже:

28

Elbow union

Заводской номер: 009211720 Количество на модель:
009211720
29

Номер детали на чертеже:

29

Hydraulic line

Заводской номер: 002191900 Количество на модель:
002191900
30

Номер детали на чертеже:

30

T-connector

Заводской номер: 009211750 Количество на модель:
009211750
31

Номер детали на чертеже:

31

Reducer fitting

Заводской номер: 009211840 Количество на модель:
009211840
32

Номер детали на чертеже:

32

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002191380 Количество на модель:
002191380
33

Номер детали на чертеже:

33

Cutting ring

Заводской номер: 009210471 Количество на модель:
009210471
34

Номер детали на чертеже:

34

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
35

Номер детали на чертеже:

35

Hydraulic line

Заводской номер: 002191890 Количество на модель:
002191890
36

Номер детали на чертеже:

36

Hydraulic line

Заводской номер: 003600170 Количество на модель:
003600170
37

Номер детали на чертеже:

37

High pressure hose line

Заводской номер: 009212581 Количество на модель:
009212581
38

Номер детали на чертеже:

38

T-connector

Заводской номер: 009210731 Количество на модель:
009210731
39

Номер детали на чертеже:

39

Male connector

Заводской номер: 009197611 Количество на модель:
009197611
40

Номер детали на чертеже:

40

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002191370 Количество на модель:
002191370
41

Номер детали на чертеже:

41

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002191390 Количество на модель:
002191390
42

Номер детали на чертеже:

42

T connector

Заводской номер: 009210711 Количество на модель:
009210711
43

Номер детали на чертеже:

43

Hydraulic line

Заводской номер: 003600060 Количество на модель:
003600060
44

Номер детали на чертеже:

44

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
45

Номер детали на чертеже:

45

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
46

Номер детали на чертеже:

46

Male connector

Заводской номер: 009199181 Количество на модель:
009199181
47

Номер детали на чертеже:

47

Allen screw

Заводской номер: 009030451 Количество на модель:
009030451
48

Номер детали на чертеже:

48

Tube clamp-2 halves

Заводской номер: 009251071 Количество на модель:
009251071
49

Номер детали на чертеже:

49

Hex head bolt

Заводской номер: 009010421 Количество на модель:
009010421
49

Номер детали на чертеже:

49

Hex head bolt

Заводской номер: 009010481 Количество на модель:
009010481
50

Номер детали на чертеже:

50

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
51

Номер детали на чертеже:

51

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
52

Номер детали на чертеже:

52

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
52

Номер детали на чертеже:

52

Tube clamp-2 halves

Заводской номер: 009251460 Количество на модель:
009251460
