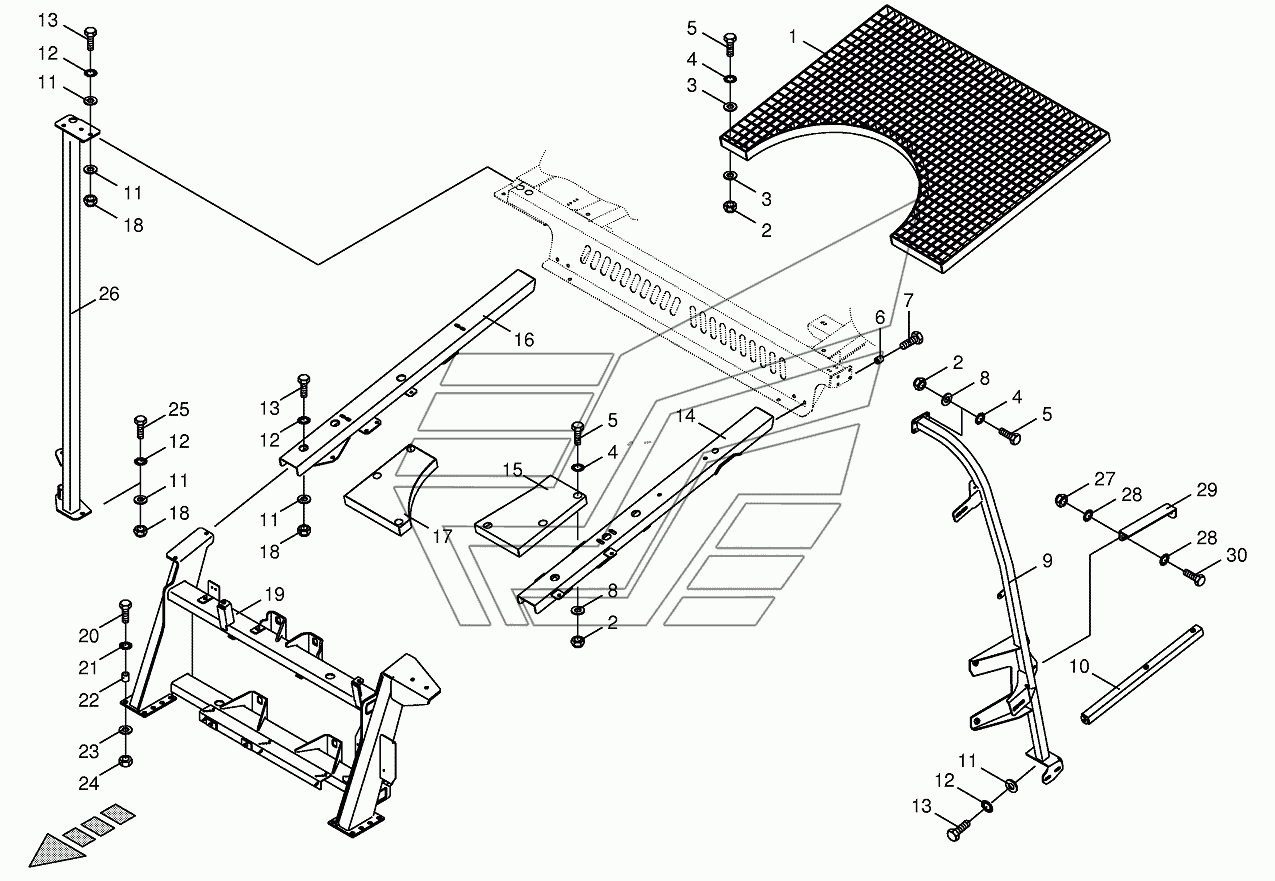

Panelling frame/Cladding-front top BIG-X-650. Каталог 2013г.

Tool boх-pivoting BIG-X-650 Dividing wall BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Rust-front

Заводской номер: 002259614 Количество на модель:
002259614
2

Номер детали на чертеже:

2

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
3

Номер детали на чертеже:

3

Washer

Заводской номер: 009103530 Количество на модель:
009103530
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
6

Номер детали на чертеже:

6

Bushing

Заводской номер: 002264880 Количество на модель:
002264880
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
8

Номер детали на чертеже:

8

Washer

Заводской номер: 009104140 Количество на модель:
009104140
9

Номер детали на чертеже:

9

Suppоrt-lеft frоnt

Заводской номер: 200211100 Количество на модель:
200211100
10

Номер детали на чертеже:

10

Cladding retainer

Заводской номер: 002284410 Количество на модель:
002284410
11

Номер детали на чертеже:

11

Washer

Заводской номер: 009105061 Количество на модель:
009105061
12

Номер детали на чертеже:

12

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
14

Номер детали на чертеже:

14

Stringer-left

Заводской номер: 002175923 Количество на модель:
002175923
15

Номер детали на чертеже:

15

Cover-left front top

Заводской номер: 002285532 Количество на модель:
002285532
16

Номер детали на чертеже:

16

Stringer-right

Заводской номер: 003601040 Количество на модель:
003601040
17

Номер детали на чертеже:

17

Cover-right front top

Заводской номер: 002285540 Количество на модель:
002285540
18

Номер детали на чертеже:

18

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
19

Номер детали на чертеже:

19

Middle retainer

Заводской номер: 002144772 Количество на модель:
002144772
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009014840 Количество на модель:
009014840
21

Номер детали на чертеже:

21

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
22

Номер детали на чертеже:

22

Bushing

Заводской номер: 002256241 Количество на модель:
002256241
23

Номер детали на чертеже:

23

Washer

Заводской номер: 009103031 Количество на модель:
009103031
24

Номер детали на чертеже:

24

Hex nut

Заводской номер: 009082200 Количество на модель:
009082200
25

Номер детали на чертеже:

25

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
26

Номер детали на чертеже:

26

Support-right middle

Заводской номер: 002168181 Количество на модель:
002168181
27

Номер детали на чертеже:

27

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
28

Номер детали на чертеже:

28

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
29

Номер детали на чертеже:

29

Suppоrt аnglе

Заводской номер: 200211140 Количество на модель:
200211140
30

Номер детали на чертеже:

30

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
