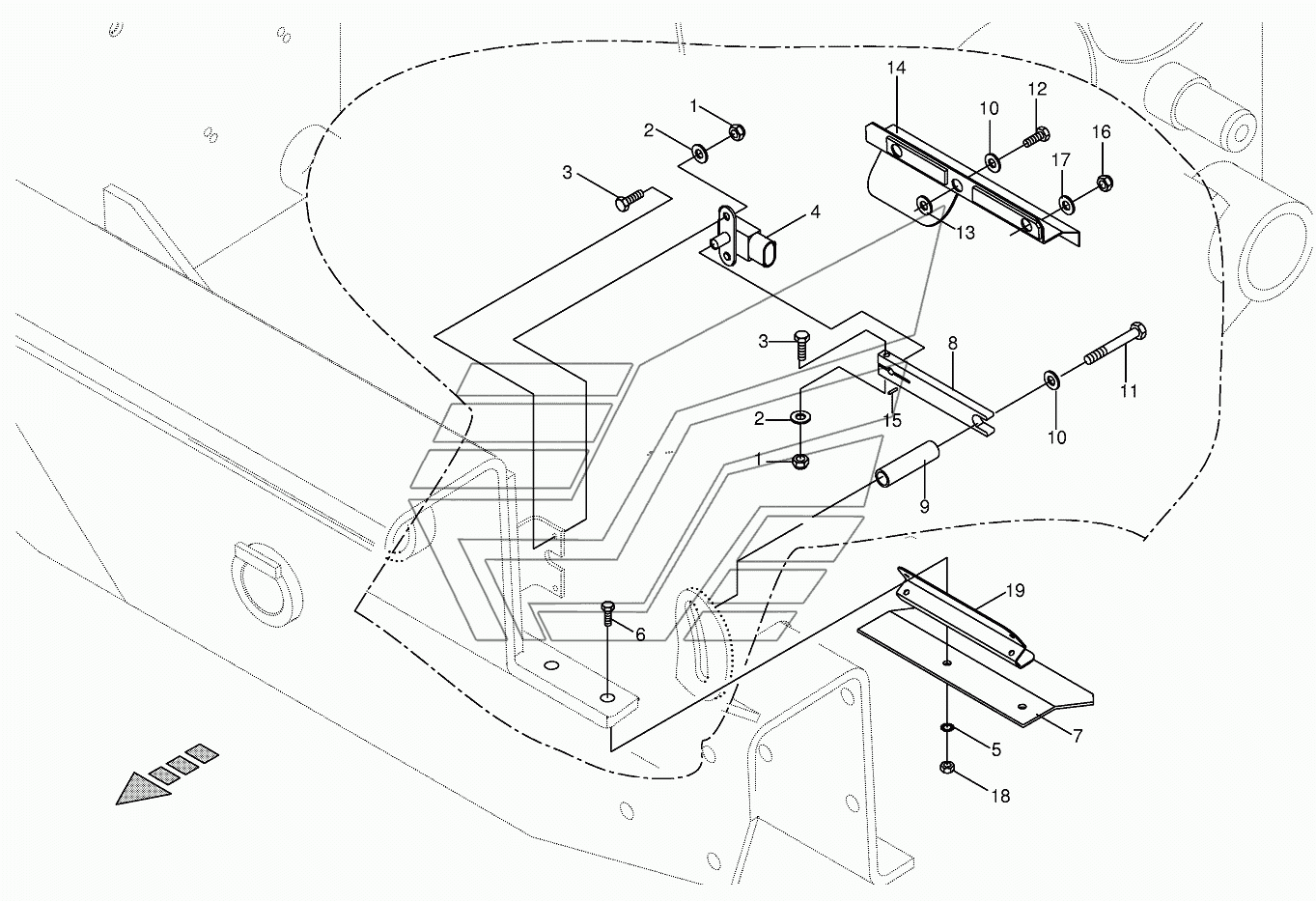

Angle sensor-Pivoting frame BIG-X-650. Каталог 2013г.

Lateral flotation system/Locking mech. BIG-X-650 Chopping aggregate-cpl. BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hex nut

Заводской номер: 009080061 Количество на модель:
009080061
2

Номер детали на чертеже:

2

Washer

Заводской номер: 009103250 Количество на модель:
009103250
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 009002460 Количество на модель:
009002460
4

Номер детали на чертеже:

4

Hall sensor

Заводской номер: 003031460 Количество на модель:
003031460
5

Номер детали на чертеже:

5

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
7

Номер детали на чертеже:

7

Guard plate

Заводской номер: 002155940 Количество на модель:
002155940
8

Номер детали на чертеже:

8

Lеvеr

Заводской номер: 002174961 Количество на модель:
002174961
9

Номер детали на чертеже:

9

Bushing

Заводской номер: 002174971 Количество на модель:
002174971
10

Номер детали на чертеже:

10

Washer

Заводской номер: 009104140 Количество на модель:
009104140
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009010081 Количество на модель:
009010081
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
13

Номер детали на чертеже:

13

Washer

Заводской номер: 009103611 Количество на модель:
009103611
14

Номер детали на чертеже:

14

Cover plate

Заводской номер: 002174984 Количество на модель:
002174984
15

Номер детали на чертеже:

15

Roll pin

Заводской номер: 009125440 Количество на модель:
009125440
16

Номер детали на чертеже:

16

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
17

Номер детали на чертеже:

17

Washer

Заводской номер: 009105061 Количество на модель:
009105061
18

Номер детали на чертеже:

18

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
19

Номер детали на чертеже:

19

Cable guard

Заводской номер: 002158651 Количество на модель:
002158651
