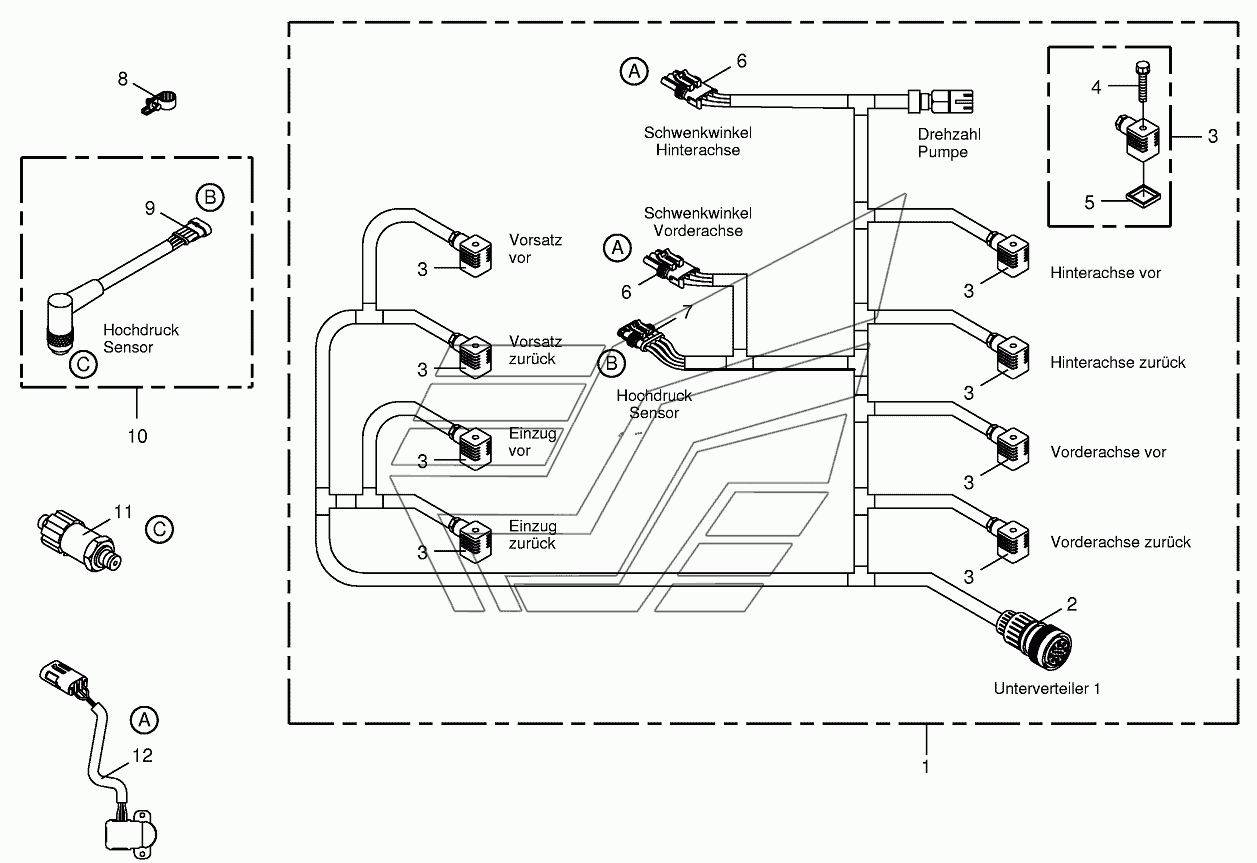

Wiring loom-hydraulic pumps BIG-X-650. Каталог 2013г.

Wiring Harness-valve lock BIG-X-650 Wiring Harness-lighting BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Wiring harness-hydraulic pumps

Заводской номер: 003031566 Количество на модель:
003031566
2

Номер детали на чертеже:

2

Plug-31-pole

Заводской номер: 003024310 Количество на модель:
003024310
3

Номер детали на чертеже:

3

Valve plug-black

Заводской номер: 003023590 Количество на модель:
003023590
4

Номер детали на чертеже:

4

Screw with straight-line curls

Заводской номер: 003021820 Количество на модель:
003021820
5

Номер детали на чертеже:

5

Gasket

Заводской номер: 003011860 Количество на модель:
003011860
6

Номер детали на чертеже:

6

Plug-3-pole

Заводской номер: 003031310 Количество на модель:
003031310
7

Номер детали на чертеже:

7

Plug-4-pole

Заводской номер: 003023530 Количество на модель:
003023530
8

Номер детали на чертеже:

8

Screwless corrugatend tube

Заводской номер: 009240710 Количество на модель:
009240710
8

Номер детали на чертеже:

8

Screwless corrugatend tube

Заводской номер: 009240700 Количество на модель:
009240700
9

Номер детали на чертеже:

9

Coupling socket-4-pole

Заводской номер: 003023540 Количество на модель:
003023540
10

Номер детали на чертеже:

10

Adapter wire-4-pole

Заводской номер: 003031721 Количество на модель:
003031721
11

Номер детали на чертеже:

11

Pressure sensor

Заводской номер: 003024731 Количество на модель:
003024731
12

Номер детали на чертеже:

12

Potentiometer locking disc

Заводской номер: 009196791 Количество на модель:
009196791
