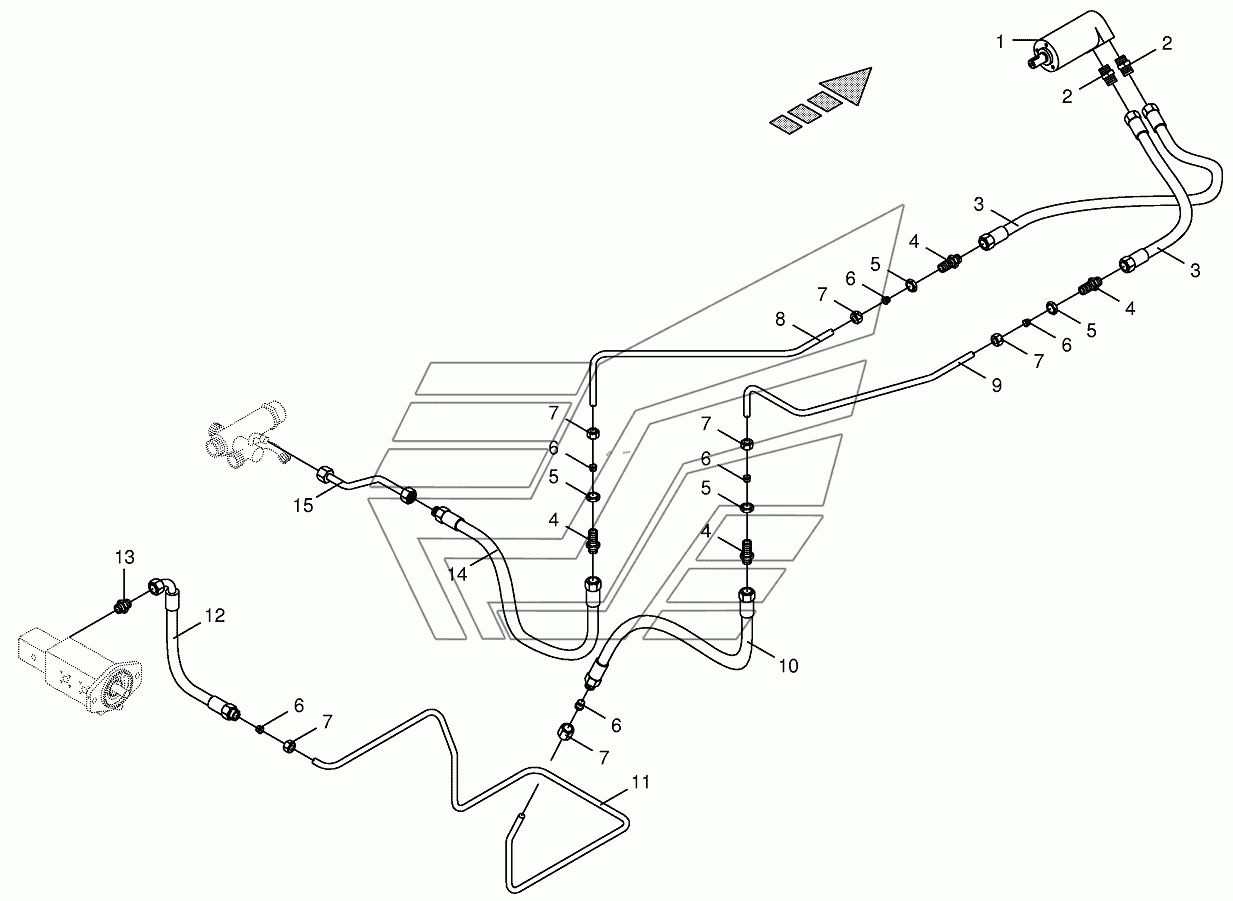

Hydraulics-sieve drive BIG-X-650. Каталог 2013г.

Hydraulics-front attachment/feed rollers BIG-X-650 Valve lock with support-work hydraulics BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hydraulic motor

Заводской номер: 009211950 Количество на модель:
009211950
2

Номер детали на чертеже:

2

Male connector

Заводской номер: 009199181 Количество на модель:
009199181
3

Номер детали на чертеже:

3

High pressure hose line

Заводской номер: 009210161 Количество на модель:
009210161
4

Номер детали на чертеже:

4

Straight 2-way connector

Заводской номер: 009210871 Количество на модель:
009210871
5

Номер детали на чертеже:

5

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
6

Номер детали на чертеже:

6

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
7

Номер детали на чертеже:

7

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
8

Номер детали на чертеже:

8

Hydraulic line

Заводской номер: 002191720 Количество на модель:
002191720
9

Номер детали на чертеже:

9

Hydraulic line

Заводской номер: 002191710 Количество на модель:
002191710
10

Номер детали на чертеже:

10

High pressure hose line

Заводской номер: 009210281 Количество на модель:
009210281
11

Номер детали на чертеже:

11

Hydraulic line

Заводской номер: 002191700 Количество на модель:
002191700
12

Номер детали на чертеже:

12

High pressure hose line

Заводской номер: 009200691 Количество на модель:
009200691
13

Номер детали на чертеже:

13

Male connector

Заводской номер: 009208180 Количество на модель:
009208180
14

Номер детали на чертеже:

14

High pressure hose line

Заводской номер: 270004610 Количество на модель:
270004610
15

Номер детали на чертеже:

15

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200212160 Количество на модель:
200212160
