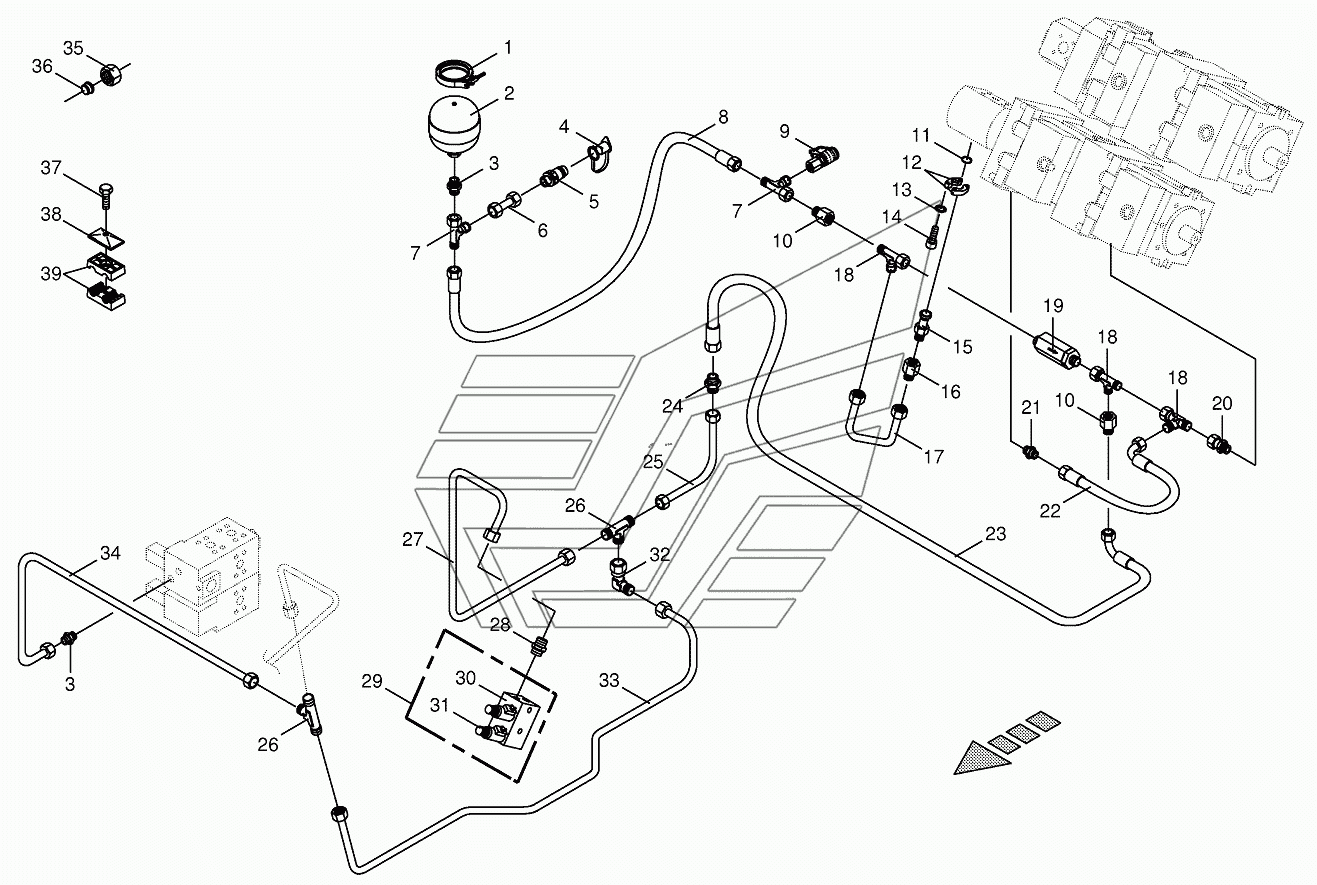

Charge pressure lines-back BIG-X-650. Каталог 2013г.

Charge pressure lines-front BIG-X-650 Hydraulics-front attachment/feed rollers BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Joint bolt-hose clamp

Заводской номер: 009240300 Количество на модель:
009240300
2

Номер детали на чертеже:

2

Pressure accumulator

Заводской номер: 009196070 Количество на модель:
009196070
3

Номер детали на чертеже:

3

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
4

Номер детали на чертеже:

4

Dust cap-red

Заводской номер: 009211711 Количество на модель:
009211711
5

Номер детали на чертеже:

5

Connector plug

Заводской номер: 009211450 Количество на модель:
009211450
6

Номер детали на чертеже:

6

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
7

Номер детали на чертеже:

7

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
8

Номер детали на чертеже:

8

High pressure hose line

Заводской номер: 009210161 Количество на модель:
009210161
9

Номер детали на чертеже:

9

Connector f.mini-test equipm.

Заводской номер: 009208680 Количество на модель:
009208680
10

Номер детали на чертеже:

10

Reducer fitting

Заводской номер: 009209020 Количество на модель:
009209020
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 009375580 Количество на модель:
009375580
12

Номер детали на чертеже:

12

SAE-flange section

Заводской номер: 009208570 Количество на модель:
009208570
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 009099070 Количество на модель:
009099070
14

Номер детали на чертеже:

14

Allen screw

Заводской номер: 009031081 Количество на модель:
009031081
15

Номер детали на чертеже:

15

SAE-flange adapter

Заводской номер: 270000710 Количество на модель:
270000710
16

Номер детали на чертеже:

16

Reducer fitting

Заводской номер: 009196590 Количество на модель:
009196590
17

Номер детали на чертеже:

17

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200228940 Количество на модель:
200228940
18

Номер детали на чертеже:

18

Adjustable L connection

Заводской номер: 009212380 Количество на модель:
009212380
19

Номер детали на чертеже:

19

High pressure filter

Заводской номер: 009191700 Количество на модель:
009191700
20

Номер детали на чертеже:

20

Male connector

Заводской номер: 009193640 Количество на модель:
009193640
21

Номер детали на чертеже:

21

Male connector

Заводской номер: 009211741 Количество на модель:
009211741
22

Номер детали на чертеже:

22

High pressure hose line

Заводской номер: 270003310 Количество на модель:
270003310
23

Номер детали на чертеже:

23

High pressure hose line

Заводской номер: 009200950 Количество на модель:
009200950
24

Номер детали на чертеже:

24

Connector

Заводской номер: 009210541 Количество на модель:
009210541
25

Номер детали на чертеже:

25

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 003601940 Количество на модель:
003601940
26

Номер детали на чертеже:

26

T connector

Заводской номер: 009210711 Количество на модель:
009210711
27

Номер детали на чертеже:

27

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002191840 Количество на модель:
002191840
28

Номер детали на чертеже:

28

Male connector

Заводской номер: 009210602 Количество на модель:
009210602
29

Номер детали на чертеже:

29

Valve block

Заводской номер: 009191261 Количество на модель:
009191261
30

Номер детали на чертеже:

30

Solenoid coil

Заводской номер: 009190700 Количество на модель:
009190700
30

Номер детали на чертеже:

30

3/2-Directional-control valve

Заводской номер: 009190280 Количество на модель:
009190280
31

Номер детали на чертеже:

31

Pressure regulator-cpl.

Заводской номер: 009191411 Количество на модель:
009191411
32

Номер детали на чертеже:

32

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
33

Номер детали на чертеже:

33

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002191820 Количество на модель:
002191820
34

Номер детали на чертеже:

34

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200221410 Количество на модель:
200221410
35

Номер детали на чертеже:

35

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
36

Номер детали на чертеже:

36

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
37

Номер детали на чертеже:

37

Hex head bolt

Заводской номер: 009010481 Количество на модель:
009010481
38

Номер детали на чертеже:

38

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
39

Номер детали на чертеже:

39

Tube clamp-2 halves

Заводской номер: 009251580 Количество на модель:
009251580
