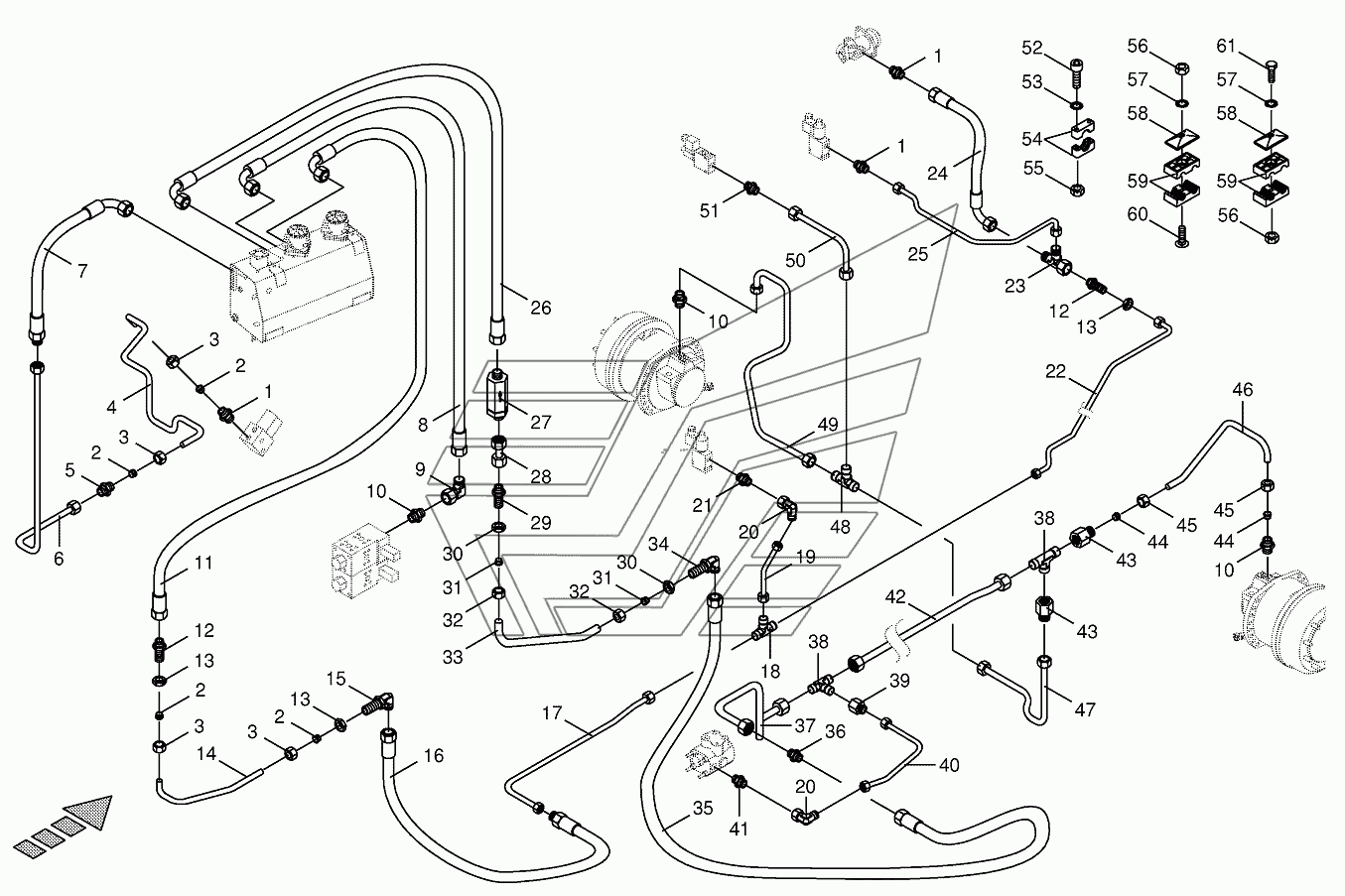

Oil leckage pipes/return lines-front BIG-X-650. Каталог 2013г.

Traction drive wheel engine BIG-X-650 Hydraulics-speed range shifting BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Male connector

Заводской номер: 009210602 Количество на модель:
009210602
2

Номер детали на чертеже:

2

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
3

Номер детали на чертеже:

3

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
4

Номер детали на чертеже:

4

Hydraulic line

Заводской номер: 003600710 Количество на модель:
003600710
5

Номер детали на чертеже:

5

Connector

Заводской номер: 009210541 Количество на модель:
009210541
6

Номер детали на чертеже:

6

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200226230 Количество на модель:
200226230
7

Номер детали на чертеже:

7

High pressure hose line

Заводской номер: 009210031 Количество на модель:
009210031
8

Номер детали на чертеже:

8

High pressure hose line

Заводской номер: 009215500 Количество на модель:
009215500
9

Номер детали на чертеже:

9

Angle lug

Заводской номер: 009210651 Количество на модель:
009210651
10

Номер детали на чертеже:

10

Male connector

Заводской номер: 009209111 Количество на модель:
009209111
11

Номер детали на чертеже:

11

High pressure hose line

Заводской номер: 009212570 Количество на модель:
009212570
12

Номер детали на чертеже:

12

Straight 2-way connector

Заводской номер: 009210871 Количество на модель:
009210871
13

Номер детали на чертеже:

13

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
14

Номер детали на чертеже:

14

Hydraulic line

Заводской номер: 003600140 Количество на модель:
003600140
15

Номер детали на чертеже:

15

Connector

Заводской номер: 009210891 Количество на модель:
009210891
16

Номер детали на чертеже:

16

High pressure hose line

Заводской номер: 009211060 Количество на модель:
009211060
17

Номер детали на чертеже:

17

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200226210 Количество на модель:
200226210
18

Номер детали на чертеже:

18

T connector

Заводской номер: 009210711 Количество на модель:
009210711
19

Номер детали на чертеже:

19

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217730 Количество на модель:
200217730
20

Номер детали на чертеже:

20

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
21

Номер детали на чертеже:

21

Male connector

Заводской номер: 009199181 Количество на модель:
009199181
22

Номер детали на чертеже:

22

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205600 Количество на модель:
200205600
23

Номер детали на чертеже:

23

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
24

Номер детали на чертеже:

24

High pressure hose line

Заводской номер: 009209720 Количество на модель:
009209720
25

Номер детали на чертеже:

25

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205780 Количество на модель:
200205780
26

Номер детали на чертеже:

26

High pressure hose line

Заводской номер: 009215490 Количество на модель:
009215490
27

Номер детали на чертеже:

27

High pressure filter

Заводской номер: 009191700 Количество на модель:
009191700
28

Номер детали на чертеже:

28

Double nipple

Заводской номер: 002307470 Количество на модель:
002307470
29

Номер детали на чертеже:

29

Straight 2-way connector

Заводской номер: 009212510 Количество на модель:
009212510
30

Номер детали на чертеже:

30

Hex nut-low form

Заводской номер: 009210951 Количество на модель:
009210951
31

Номер детали на чертеже:

31

Cutting ring

Заводской номер: 009211831 Количество на модель:
009211831
32

Номер детали на чертеже:

32

Nozzle disc cap

Заводской номер: 009211820 Количество на модель:
009211820
33

Номер детали на чертеже:

33

Hydraulic line

Заводской номер: 002191950 Количество на модель:
002191950
34

Номер детали на чертеже:

34

Connector

Заводской номер: 009211191 Количество на модель:
009211191
35

Номер детали на чертеже:

35

High pressure hose line

Заводской номер: 270011590 Количество на модель:
270011590
36

Номер детали на чертеже:

36

Connector

Заводской номер: 009211700 Количество на модель:
009211700
37

Номер детали на чертеже:

37

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200226220 Количество на модель:
200226220
38

Номер детали на чертеже:

38

T-connector

Заводской номер: 009211750 Количество на модель:
009211750
39

Номер детали на чертеже:

39

Reducer fitting

Заводской номер: 009209020 Количество на модель:
009209020
40

Номер детали на чертеже:

40

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205740 Количество на модель:
200205740
41

Номер детали на чертеже:

41

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
42

Номер детали на чертеже:

42

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200226190 Количество на модель:
200226190
43

Номер детали на чертеже:

43

Reducer fitting

Заводской номер: 009211840 Количество на модель:
009211840
44

Номер детали на чертеже:

44

Cutting ring

Заводской номер: 009210471 Количество на модель:
009210471
45

Номер детали на чертеже:

45

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
46

Номер детали на чертеже:

46

Hydraulic line

Заводской номер: 002191890 Количество на модель:
002191890
47

Номер детали на чертеже:

47

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002191380 Количество на модель:
002191380
48

Номер детали на чертеже:

48

T-connector

Заводской номер: 009210731 Количество на модель:
009210731
49

Номер детали на чертеже:

49

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002191370 Количество на модель:
002191370
50

Номер детали на чертеже:

50

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002191390 Количество на модель:
002191390
51

Номер детали на чертеже:

51

Male connector

Заводской номер: 009197611 Количество на модель:
009197611
52

Номер детали на чертеже:

52

Allen screw

Заводской номер: 009030512 Количество на модель:
009030512
53

Номер детали на чертеже:

53

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
54

Номер детали на чертеже:

54

Tube clamp-2 halves

Заводской номер: 009251620 Количество на модель:
009251620
55

Номер детали на чертеже:

55

Hex nut

Заводской номер: 009082080 Количество на модель:
009082080
56

Номер детали на чертеже:

56

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
57

Номер детали на чертеже:

57

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
58

Номер детали на чертеже:

58

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
59

Номер детали на чертеже:

59

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
59

Номер детали на чертеже:

59

Tube clamp-2 halves

Заводской номер: 009251460 Количество на модель:
009251460
59

Номер детали на чертеже:

59

Tube clamp-2 halves

Заводской номер: 009251600 Количество на модель:
009251600
60

Номер детали на чертеже:

60

Coach bolt

Заводской номер: 009048171 Количество на модель:
009048171
61

Номер детали на чертеже:

61

Hex head bolt

Заводской номер: 009010421 Количество на модель:
009010421
61

Номер детали на чертеже:

61

Hex head bolt

Заводской номер: 009010481 Количество на модель:
009010481
61

Номер детали на чертеже:

61

Hex head bolt

Заводской номер: 009003590 Количество на модель:
009003590
