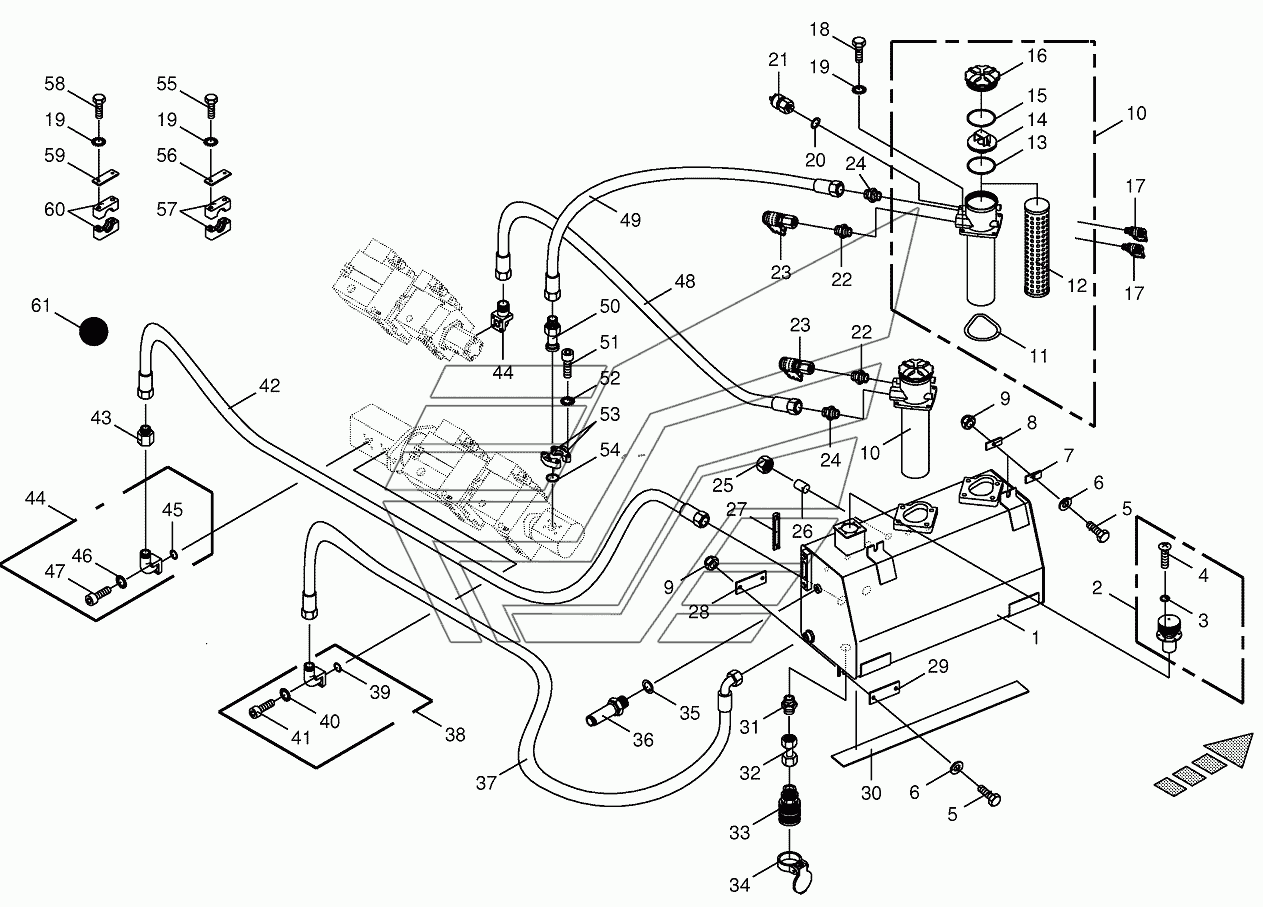

Hydraulic tank/suction lines BIG-X-650. Каталог 2013г.

Variable disqlacement pumps BIG-X-650 Housing line/oil cooler BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Oil reservoir

Заводской номер: 002246945 Количество на модель:
002246945
2

Номер детали на чертеже:

2

Filler neck

Заводской номер: 002191690 Количество на модель:
002191690
3

Номер детали на чертеже:

3

O-ring

Заводской номер: 009370000 Количество на модель:
009370000
4

Номер детали на чертеже:

4

Fillister head screw

Заводской номер: 009047690 Количество на модель:
009047690
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
6

Номер детали на чертеже:

6

Washer

Заводской номер: 009106090 Количество на модель:
009106090
7

Номер детали на чертеже:

7

Attaching strap

Заводской номер: 002254272 Количество на модель:
002254272
8

Номер детали на чертеже:

8

Rubber shim

Заводской номер: 002254380 Количество на модель:
002254380
9

Номер детали на чертеже:

9

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
10

Номер детали на чертеже:

10

Return-suction filter

Заводской номер: 002297072 Количество на модель:
002297072
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 009375671 Количество на модель:
009375671
12

Номер детали на чертеже:

12

Filter

Заводской номер: 002297670 Количество на модель:
002297670
13

Номер детали на чертеже:

13

O-ring

Заводской номер: 009375661 Количество на модель:
009375661
14

Номер детали на чертеже:

14

Spout

Заводской номер: 009385930 Количество на модель:
009385930
15

Номер детали на чертеже:

15

O-ring

Заводской номер: 009375641 Количество на модель:
009375641
16

Номер детали на чертеже:

16

Cover

Заводской номер: 009385920 Количество на модель:
009385920
17

Номер детали на чертеже:

17

Connector f.mini-test equipm.

Заводской номер: 009193600 Количество на модель:
009193600
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
19

Номер детали на чертеже:

19

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
20

Номер детали на чертеже:

20

Gasket ring

Заводской номер: 009377161 Количество на модель:
009377161
21

Номер детали на чертеже:

21

Pressure switch

Заводской номер: 002297100 Количество на модель:
002297100
22

Номер детали на чертеже:

22

Male connector

Заводской номер: 009196571 Количество на модель:
009196571
23

Номер детали на чертеже:

23

Connector f.mini-test equipm.

Заводской номер: 009196970 Количество на модель:
009196970
24

Номер детали на чертеже:

24

Male connector

Заводской номер: 009208191 Количество на модель:
009208191
25

Номер детали на чертеже:

25

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
25

Номер детали на чертеже:

25

Nozzle disc cap

Заводской номер: 009211820 Количество на модель:
009211820
25

Номер детали на чертеже:

25

Nozzle disc cap

Заводской номер: 009208050 Количество на модель:
009208050
26

Номер детали на чертеже:

26

Locking cone w. O-ring

Заводской номер: 009193010 Количество на модель:
009193010
26

Номер детали на чертеже:

26

Locking cone w. O-ring

Заводской номер: 009208581 Количество на модель:
009208581
26

Номер детали на чертеже:

26

Locking cone w. O-ring

Заводской номер: 009199130 Количество на модель:
009199130
27

Номер детали на чертеже:

27

Oil level indicator

Заводской номер: 009400291 Количество на модель:
009400291
28

Номер детали на чертеже:

28

Rubber shim

Заводской номер: 002254360 Количество на модель:
002254360
29

Номер детали на чертеже:

29

Attaching strap

Заводской номер: 002254262 Количество на модель:
002254262
30

Номер детали на чертеже:

30

Rubber shim

Заводской номер: 002254370 Количество на модель:
002254370
31

Номер детали на чертеже:

31

Male connector

Заводской номер: 009210622 Количество на модель:
009210622
32

Номер детали на чертеже:

32

Double nipple

Заводской номер: 002307440 Количество на модель:
002307440
33

Номер детали на чертеже:

33

Sleeve

Заводской номер: 009211312 Количество на модель:
009211312
34

Номер детали на чертеже:

34

Cover-red

Заводской номер: 009199940 Количество на модель:
009199940
35

Номер детали на чертеже:

35

Gasket ring

Заводской номер: 009377171 Количество на модель:
009377171
36

Номер детали на чертеже:

36

Levelling switch

Заводской номер: 003025100 Количество на модель:
003025100
37

Номер детали на чертеже:

37

High pressure hose line

Заводской номер: 270011670 Количество на модель:
270011670
38

Номер детали на чертеже:

38

Flange connection

Заводской номер: 009197570 Количество на модель:
009197570
39

Номер детали на чертеже:

39

O-ring

Заводской номер: 009376280 Количество на модель:
009376280
40

Номер детали на чертеже:

40

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
41

Номер детали на чертеже:

41

Allen screw

Заводской номер: 009030451 Количество на модель:
009030451
41

Номер детали на чертеже:

41

Allen screw

Заводской номер: 009030512 Количество на модель:
009030512
42

Номер детали на чертеже:

42

High pressure hose line

Заводской номер: 270011660 Количество на модель:
270011660
43

Номер детали на чертеже:

43

Reducer fitting

Заводской номер: 009196600 Количество на модель:
009196600
44

Номер детали на чертеже:

44

Flange connection

Заводской номер: 009197580 Количество на модель:
009197580
45

Номер детали на чертеже:

45

O-ring

Заводской номер: 270009880 Количество на модель:
270009880
46

Номер детали на чертеже:

46

Detent edged washer

Заводской номер: 009099030 Количество на модель:
009099030
47

Номер детали на чертеже:

47

Allen screw

Заводской номер: 009030771 Количество на модель:
009030771
47

Номер детали на чертеже:

47

Allen screw

Заводской номер: 009030840 Количество на модель:
009030840
48

Номер детали на чертеже:

48

High pressure hose line

Заводской номер: 270004320 Количество на модель:
270004320
49

Номер детали на чертеже:

49

High pressure hose line

Заводской номер: 270011830 Количество на модель:
270011830
50

Номер детали на чертеже:

50

SAE-flange adapter

Заводской номер: 270000720 Количество на модель:
270000720
51

Номер детали на чертеже:

51

Allen screw

Заводской номер: 009031090 Количество на модель:
009031090
52

Номер детали на чертеже:

52

Detent edged washer

Заводской номер: 009099070 Количество на модель:
009099070
53

Номер детали на чертеже:

53

SAE-flange section

Заводской номер: 009193650 Количество на модель:
009193650
54

Номер детали на чертеже:

54

O-ring

Заводской номер: 009376460 Количество на модель:
009376460
55

Номер детали на чертеже:

55

Hex head bolt

Заводской номер: 009014380 Количество на модель:
009014380
56

Номер детали на чертеже:

56

Cover plate

Заводской номер: 009251251 Количество на модель:
009251251
57

Номер детали на чертеже:

57

Tube clamp-2 halves

Заводской номер: 009251060 Количество на модель:
009251060
58

Номер детали на чертеже:

58

Hex head bolt

Заводской номер: 009014460 Количество на модель:
009014460
60

Номер детали на чертеже:

60

Tube clamp-2 halves

Заводской номер: 009251501 Количество на модель:
009251501
61

Номер детали на чертеже:

61

Oil-Id.-no.= 1ltr

Заводской номер: 009260291 Количество на модель:
009260291
