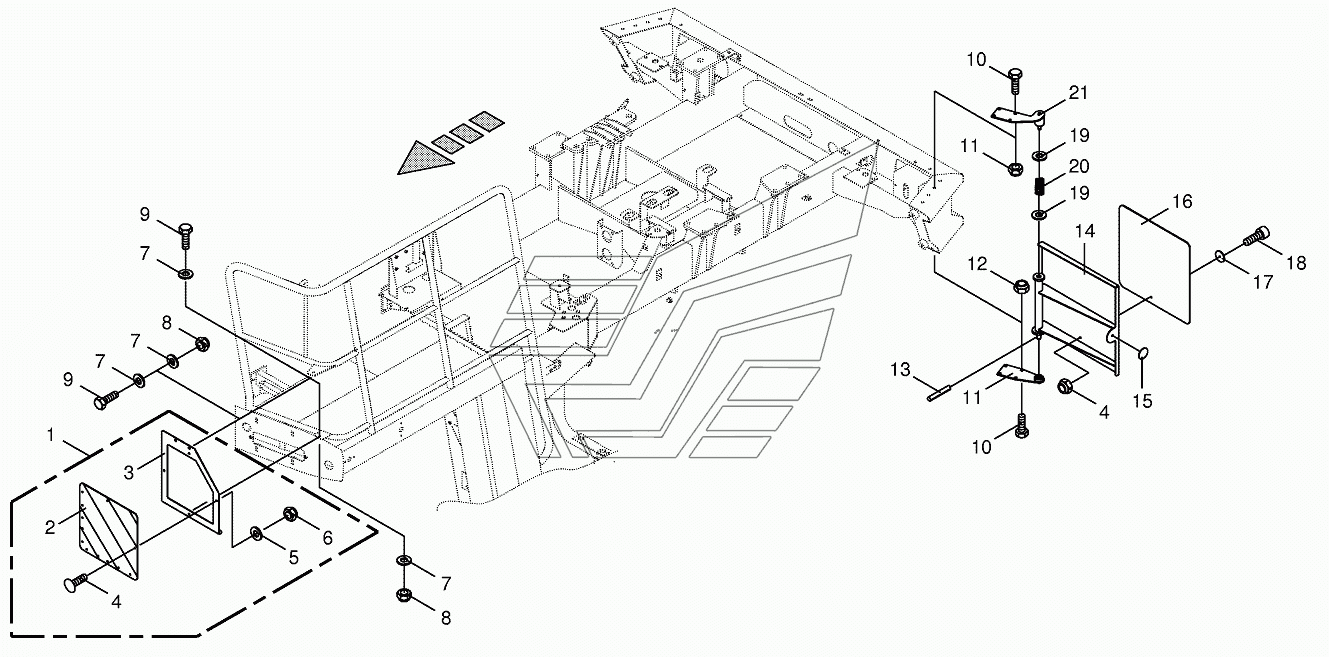

Warning panel BIG-X-650. Каталог 2013г.

Mudguard BIG-X-650 Front panel/Headlight BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
2
3
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
17
18
19
20
21
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Warning panel-left front

Заводской номер: 002198910 Количество на модель:
002198910
1

Номер детали на чертеже:

1

Warning panel-right front

Заводской номер: 002198920 Количество на модель:
002198920
2

Номер детали на чертеже:

2

Warning panel

Заводской номер: 009246850 Количество на модель:
009246850
2

Номер детали на чертеже:

2

Decal

Заводской номер: 009245690 Количество на модель:
009245690
3

Номер детали на чертеже:

3

Warning panel support-left

Заводской номер: 002198940 Количество на модель:
002198940
3

Номер детали на чертеже:

3

Warning panel support-right

Заводской номер: 002198930 Количество на модель:
002198930
4

Номер детали на чертеже:

4

Coach bolt

Заводской номер: 009050002 Количество на модель:
009050002
5

Номер детали на чертеже:

5

Washer

Заводской номер: 009103511 Количество на модель:
009103511
6

Номер детали на чертеже:

6

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009104130 Количество на модель:
009104130
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
9

Номер детали на чертеже:

9

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
11

Номер детали на чертеже:

11

Retainer-right

Заводской номер: 002252741 Количество на модель:
002252741
11

Номер детали на чертеже:

11

Retainer-left

Заводской номер: 002252771 Количество на модель:
002252771
12

Номер детали на чертеже:

12

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
13

Номер детали на чертеже:

13

Roll pin

Заводской номер: 009126721 Количество на модель:
009126721
14

Номер детали на чертеже:

14

Support-left

Заводской номер: 002252783 Количество на модель:
002252783
14

Номер детали на чертеже:

14

Support-right

Заводской номер: 002252753 Количество на модель:
002252753
15

Номер детали на чертеже:

15

Side light-yellow-self- adhesive

Заводской номер: 009246340 Количество на модель:
009246340
17

Номер детали на чертеже:

17

Rear reflector-red

Заводской номер: 009245351 Количество на модель:
009245351
18

Номер детали на чертеже:

18

Allen screw

Заводской номер: 009037450 Количество на модель:
009037450
19

Номер детали на чертеже:

19

Washer

Заводской номер: 009103620 Количество на модель:
009103620
20

Номер детали на чертеже:

20

Pressure spring

Заводской номер: 001435562 Количество на модель:
001435562
21

Номер детали на чертеже:

21

Retainer-left

Заводской номер: 002252790 Количество на модель:
002252790
21

Номер детали на чертеже:

21

Retainer-right

Заводской номер: 002252760 Количество на модель:
002252760
