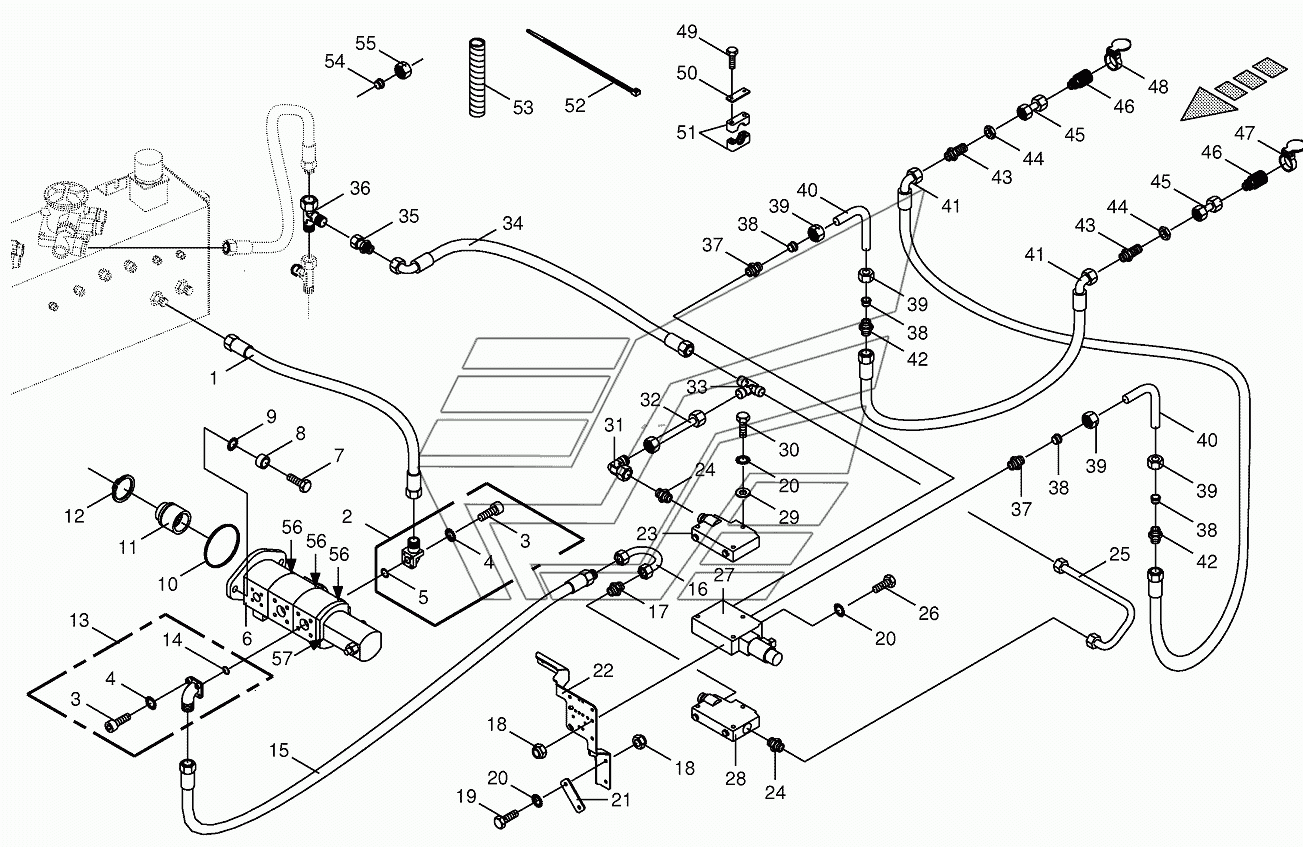

Hydraulics-additive connection back BIG-X-650. Каталог 2013г.

Lines main clutch BIG-X-650 Hydraulics-additive connection back BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

High pressure hose line

Заводской номер: 270011660 Количество на модель:
270011660
2

Номер детали на чертеже:

2

Flange connection

Заводской номер: 009197570 Количество на модель:
009197570
3

Номер детали на чертеже:

3

Allen screw

Заводской номер: 009030451 Количество на модель:
009030451
3

Номер детали на чертеже:

3

Allen screw

Заводской номер: 009030491 Количество на модель:
009030491
3

Номер детали на чертеже:

3

Allen screw

Заводской номер: 009030512 Количество на модель:
009030512
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
5

Номер детали на чертеже:

5

O-ring

Заводской номер: 009376280 Количество на модель:
009376280
6

Номер детали на чертеже:

6

Pump-4 times

Заводской номер: 270003480 Количество на модель:
270003480
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
8

Номер детали на чертеже:

8

Bushing

Заводской номер: 002223132 Количество на модель:
002223132
9

Номер детали на чертеже:

9

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
10

Номер детали на чертеже:

10

O-ring

Заводской номер: 009376111 Количество на модель:
009376111
11

Номер детали на чертеже:

11

Adapter

Заводской номер: 002223162 Количество на модель:
002223162
12

Номер детали на чертеже:

12

Circlip

Заводской номер: 009115100 Количество на модель:
009115100
13

Номер детали на чертеже:

13

Flange connection

Заводской номер: 009197560 Количество на модель:
009197560
14

Номер детали на чертеже:

14

O-ring

Заводской номер: 009376290 Количество на модель:
009376290
15

Номер детали на чертеже:

15

High pressure hose line

Заводской номер: 009209671 Количество на модель:
009209671
16

Номер детали на чертеже:

16

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002286680 Количество на модель:
002286680
17

Номер детали на чертеже:

17

Male connector

Заводской номер: 009210572 Количество на модель:
009210572
18

Номер детали на чертеже:

18

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009010542 Количество на модель:
009010542
20

Номер детали на чертеже:

20

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
21

Номер детали на чертеже:

21

Strap

Заводской номер: 002286840 Количество на модель:
002286840
22

Номер детали на чертеже:

22

Support

Заводской номер: 002286851 Количество на модель:
002286851
23

Номер детали на чертеже:

23

End plate

Заводской номер: 009208210 Количество на модель:
009208210
24

Номер детали на чертеже:

24

Male connector

Заводской номер: 009209111 Количество на модель:
009209111
25

Номер детали на чертеже:

25

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200226330 Количество на модель:
200226330
26

Номер детали на чертеже:

26

Hex head bolt

Заводской номер: 009002231 Количество на модель:
009002231
27

Номер детали на чертеже:

27

Protective cap

Заводской номер: 270066660 Количество на модель:
270066660
27

Номер детали на чертеже:

27

Nozzle disc cap

Заводской номер: 270066640 Количество на модель:
270066640
27

Номер детали на чертеже:

27

Control solenoid

Заводской номер: 009191160 Количество на модель:
009191160
27

Номер детали на чертеже:

27

Repairing sets

Заводской номер: 009191800 Количество на модель:
009191800
27

Номер детали на чертеже:

27

Sealing set

Заводской номер: 009208320 Количество на модель:
009208320
27

Номер детали на чертеже:

27

Directional-control valve

Заводской номер: 009190120 Количество на модель:
009190120
28

Номер детали на чертеже:

28

Connecting plate

Заводской номер: 009208010 Количество на модель:
009208010
28

Номер детали на чертеже:

28

Sealing set

Заводской номер: 270067650 Количество на модель:
270067650
29

Номер детали на чертеже:

29

Washer

Заводской номер: 009106030 Количество на модель:
009106030
31

Номер детали на чертеже:

31

Angle lug

Заводской номер: 009210651 Количество на модель:
009210651
32

Номер детали на чертеже:

32

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200226340 Количество на модель:
200226340
33

Номер детали на чертеже:

33

T-connector

Заводской номер: 009210731 Количество на модель:
009210731
34

Номер детали на чертеже:

34

High pressure hose line

Заводской номер: 009209662 Количество на модель:
009209662
35

Номер детали на чертеже:

35

Reducer fitting

Заводской номер: 009190100 Количество на модель:
009190100
36

Номер детали на чертеже:

36

Adjustable L connection

Заводской номер: 009208270 Количество на модель:
009208270
37

Номер детали на чертеже:

37

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
38

Номер детали на чертеже:

38

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
39

Номер детали на чертеже:

39

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
40

Номер детали на чертеже:

40

Hydraulic line

Заводской номер: 003600720 Количество на модель:
003600720
41

Номер детали на чертеже:

41

High pressure hose line

Заводской номер: 009210161 Количество на модель:
009210161
42

Номер детали на чертеже:

42

Connector

Заводской номер: 009210541 Количество на модель:
009210541
43

Номер детали на чертеже:

43

Straight 2-way connector

Заводской номер: 009210871 Количество на модель:
009210871
44

Номер детали на чертеже:

44

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
45

Номер детали на чертеже:

45

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
46

Номер детали на чертеже:

46

Sleeve

Заводской номер: 009211300 Количество на модель:
009211300
47

Номер детали на чертеже:

47

Cover-red

Заводской номер: 009199940 Количество на модель:
009199940
48

Номер детали на чертеже:

48

Cover-blue

Заводской номер: 009166020 Количество на модель:
009166020
49

Номер детали на чертеже:

49

Hex head bolt

Заводской номер: 009003470 Количество на модель:
009003470
50

Номер детали на чертеже:

50

Cover plate

Заводской номер: 009251251 Количество на модель:
009251251
51

Номер детали на чертеже:

51

Tube clamp-2 halves

Заводской номер: 009251501 Количество на модель:
009251501
52

Номер детали на чертеже:

52

Cable band

Заводской номер: 009226711 Количество на модель:
009226711
53

Номер детали на чертеже:

53

Spiral strip-Id.-no.= 1m

Заводской номер: 009404780 Количество на модель:
009404780
54

Номер детали на чертеже:

54

Cutting ring

Заводской номер: 009210471 Количество на модель:
009210471
55

Номер детали на чертеже:

55

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
56

Номер детали на чертеже:

56

Sealing set

Заводской номер: 270083030 Количество на модель:
270083030
57

Номер детали на чертеже:

57

Sealing set

Заводской номер: 270037700 Количество на модель:
270037700
