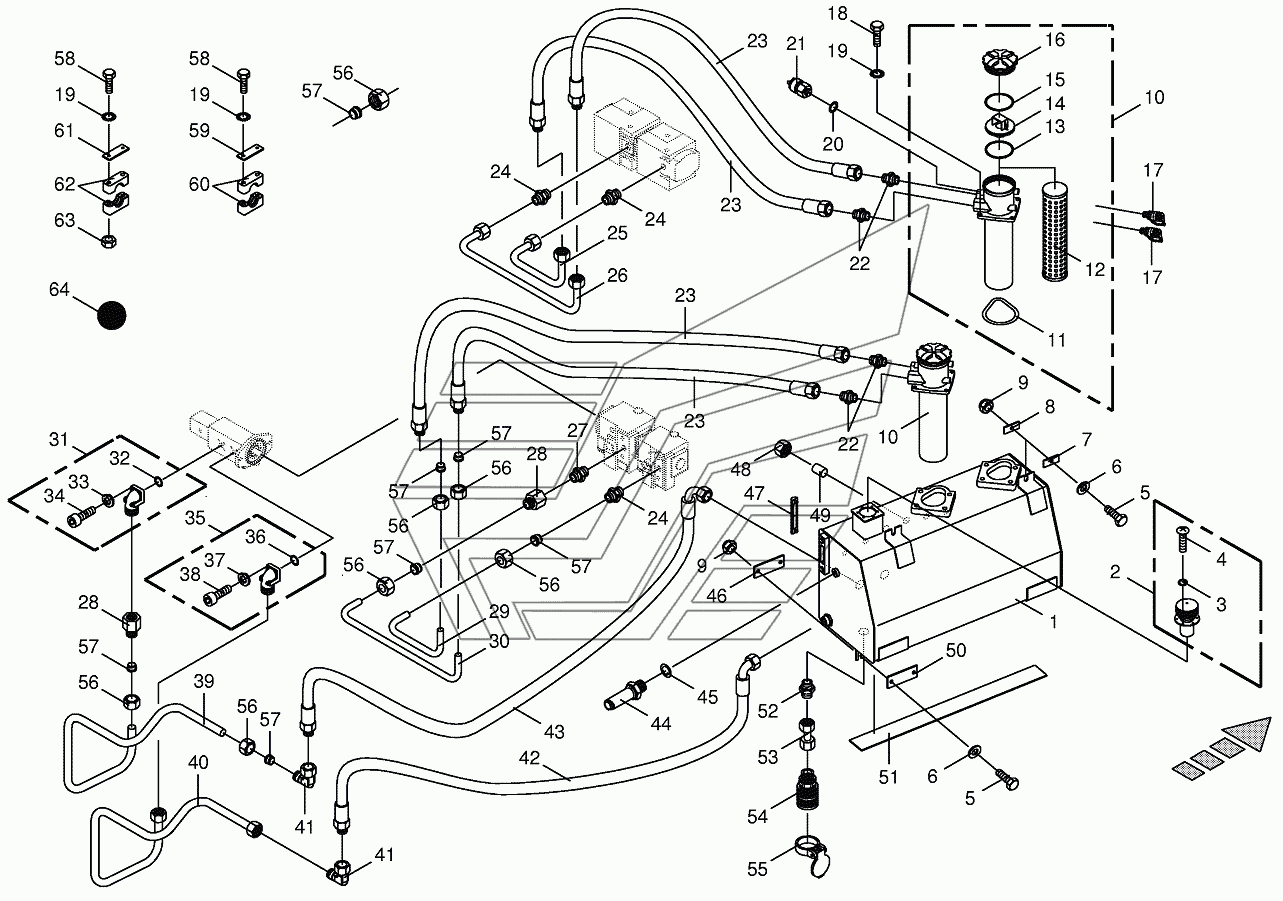

Hydraulic tank / suction lines BIG-X-650. Каталог 2013г.

Varia le disqlacement pump BIG-X-650 Housing line I oil cooler BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Oil reservoir

Заводской номер: 002246945 Количество на модель:
002246945
2

Номер детали на чертеже:

2

Filler neck

Заводской номер: 002191690 Количество на модель:
002191690
3

Номер детали на чертеже:

3

O-ring

Заводской номер: 009370000 Количество на модель:
009370000
4

Номер детали на чертеже:

4

Fillister head screw

Заводской номер: 009047690 Количество на модель:
009047690
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
6

Номер детали на чертеже:

6

Washer

Заводской номер: 009106090 Количество на модель:
009106090
7

Номер детали на чертеже:

7

Attaching strap

Заводской номер: 002254272 Количество на модель:
002254272
8

Номер детали на чертеже:

8

Rubber shim

Заводской номер: 002254380 Количество на модель:
002254380
9

Номер детали на чертеже:

9

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
10

Номер детали на чертеже:

10

Return-suction filter

Заводской номер: 002297072 Количество на модель:
002297072
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 009375671 Количество на модель:
009375671
12

Номер детали на чертеже:

12

Filter

Заводской номер: 002297670 Количество на модель:
002297670
13

Номер детали на чертеже:

13

O-ring

Заводской номер: 009375661 Количество на модель:
009375661
14

Номер детали на чертеже:

14

Spout

Заводской номер: 009385930 Количество на модель:
009385930
15

Номер детали на чертеже:

15

O-ring

Заводской номер: 009375641 Количество на модель:
009375641
16

Номер детали на чертеже:

16

Cover

Заводской номер: 009385920 Количество на модель:
009385920
17

Номер детали на чертеже:

17

Connector f.mini-test equipm.

Заводской номер: 009193600 Количество на модель:
009193600
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
19

Номер детали на чертеже:

19

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
20

Номер детали на чертеже:

20

Gasket ring

Заводской номер: 009377161 Количество на модель:
009377161
21

Номер детали на чертеже:

21

Pressure switch

Заводской номер: 002297100 Количество на модель:
002297100
22

Номер детали на чертеже:

22

Male connector

Заводской номер: 009196571 Количество на модель:
009196571
23

Номер детали на чертеже:

23

High pressure hose line

Заводской номер: 009199320 Количество на модель:
009199320
24

Номер детали на чертеже:

24

Male connector

Заводской номер: 009199091 Количество на модель:
009199091
25

Номер детали на чертеже:

25

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002287050 Количество на модель:
002287050
26

Номер детали на чертеже:

26

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002287060 Количество на модель:
002287060
27

Номер детали на чертеже:

27

Male connector

Заводской номер: 009199341 Количество на модель:
009199341
28

Номер детали на чертеже:

28

Reducer fitting

Заводской номер: 009196600 Количество на модель:
009196600
29

Номер детали на чертеже:

29

Hydraulic line

Заводской номер: 002287230 Количество на модель:
002287230
30

Номер детали на чертеже:

30

Hydraulic line

Заводской номер: 002287220 Количество на модель:
002287220
31

Номер детали на чертеже:

31

Flange connection

Заводской номер: 009197580 Количество на модель:
009197580
32

Номер детали на чертеже:

32

O-ring

Заводской номер: 270009880 Количество на модель:
270009880
33

Номер детали на чертеже:

33

Detent edged washer

Заводской номер: 009099030 Количество на модель:
009099030
34

Номер детали на чертеже:

34

Allen screw

Заводской номер: 009030771 Количество на модель:
009030771
34

Номер детали на чертеже:

34

Allen screw

Заводской номер: 009016700 Количество на модель:
009016700
35

Номер детали на чертеже:

35

Flange connection

Заводской номер: 009197570 Количество на модель:
009197570
36

Номер детали на чертеже:

36

O-ring

Заводской номер: 009376280 Количество на модель:
009376280
37

Номер детали на чертеже:

37

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
38

Номер детали на чертеже:

38

Allen screw

Заводской номер: 009030451 Количество на модель:
009030451
38

Номер детали на чертеже:

38

Allen screw

Заводской номер: 009030512 Количество на модель:
009030512
39

Номер детали на чертеже:

39

Hydraulic line

Заводской номер: 002191200 Количество на модель:
002191200
40

Номер детали на чертеже:

40

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002287480 Количество на модель:
002287480
41

Номер детали на чертеже:

41

Angle lug

Заводской номер: 009208220 Количество на модель:
009208220
42

Номер детали на чертеже:

42

High pressure hose line

Заводской номер: 009197931 Количество на модель:
009197931
43

Номер детали на чертеже:

43

High pressure hose line

Заводской номер: 009200792 Количество на модель:
009200792
44

Номер детали на чертеже:

44

Levelling switch

Заводской номер: 003025100 Количество на модель:
003025100
45

Номер детали на чертеже:

45

Gasket ring

Заводской номер: 009377171 Количество на модель:
009377171
46

Номер детали на чертеже:

46

Rubber shim

Заводской номер: 002254360 Количество на модель:
002254360
47

Номер детали на чертеже:

47

Oil level indicator

Заводской номер: 009400291 Количество на модель:
009400291
48

Номер детали на чертеже:

48

Nozzle disc cap

Заводской номер: 009208050 Количество на модель:
009208050
48

Номер детали на чертеже:

48

Nozzle disc cap

Заводской номер: 009211820 Количество на модель:
009211820
48

Номер детали на чертеже:

48

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
49

Номер детали на чертеже:

49

Locking cone w. O-ring

Заводской номер: 009199130 Количество на модель:
009199130
49

Номер детали на чертеже:

49

Locking cone w. O-ring

Заводской номер: 009208581 Количество на модель:
009208581
49

Номер детали на чертеже:

49

Locking cone w. O-ring

Заводской номер: 009193010 Количество на модель:
009193010
50

Номер детали на чертеже:

50

Attaching strap

Заводской номер: 002254262 Количество на модель:
002254262
51

Номер детали на чертеже:

51

Rubber shim

Заводской номер: 002254370 Количество на модель:
002254370
52

Номер детали на чертеже:

52

Male connector

Заводской номер: 009210622 Количество на модель:
009210622
53

Номер детали на чертеже:

53

Double nipple

Заводской номер: 002307440 Количество на модель:
002307440
54

Номер детали на чертеже:

54

Sleeve

Заводской номер: 009211312 Количество на модель:
009211312
55

Номер детали на чертеже:

55

Cover-red

Заводской номер: 009199940 Количество на модель:
009199940
57

Номер детали на чертеже:

57

Cutting ring

Заводской номер: 009197490 Количество на модель:
009197490
58

Номер детали на чертеже:

58

Hex head bolt

Заводской номер: 009014470 Количество на модель:
009014470
58

Номер детали на чертеже:

58

Hex head bolt

Заводской номер: 009014460 Количество на модель:
009014460
58

Номер детали на чертеже:

58

Hex head bolt

Заводской номер: 009002871 Количество на модель:
009002871
59

Номер детали на чертеже:

59

Cover plate

Заводской номер: 009251251 Количество на модель:
009251251
60

Номер детали на чертеже:

60

Tube clamp-2 halves

Заводской номер: 009251501 Количество на модель:
009251501
61

Номер детали на чертеже:

61

Cover plate

Заводской номер: 009251300 Количество на модель:
009251300
62

Номер детали на чертеже:

62

Tube clamp-2 halves

Заводской номер: 009251041 Количество на модель:
009251041
63

Номер детали на чертеже:

63

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
64

Номер детали на чертеже:

64

Oil-Id.-no.= 1ltr

Заводской номер: 009260291 Количество на модель:
009260291
