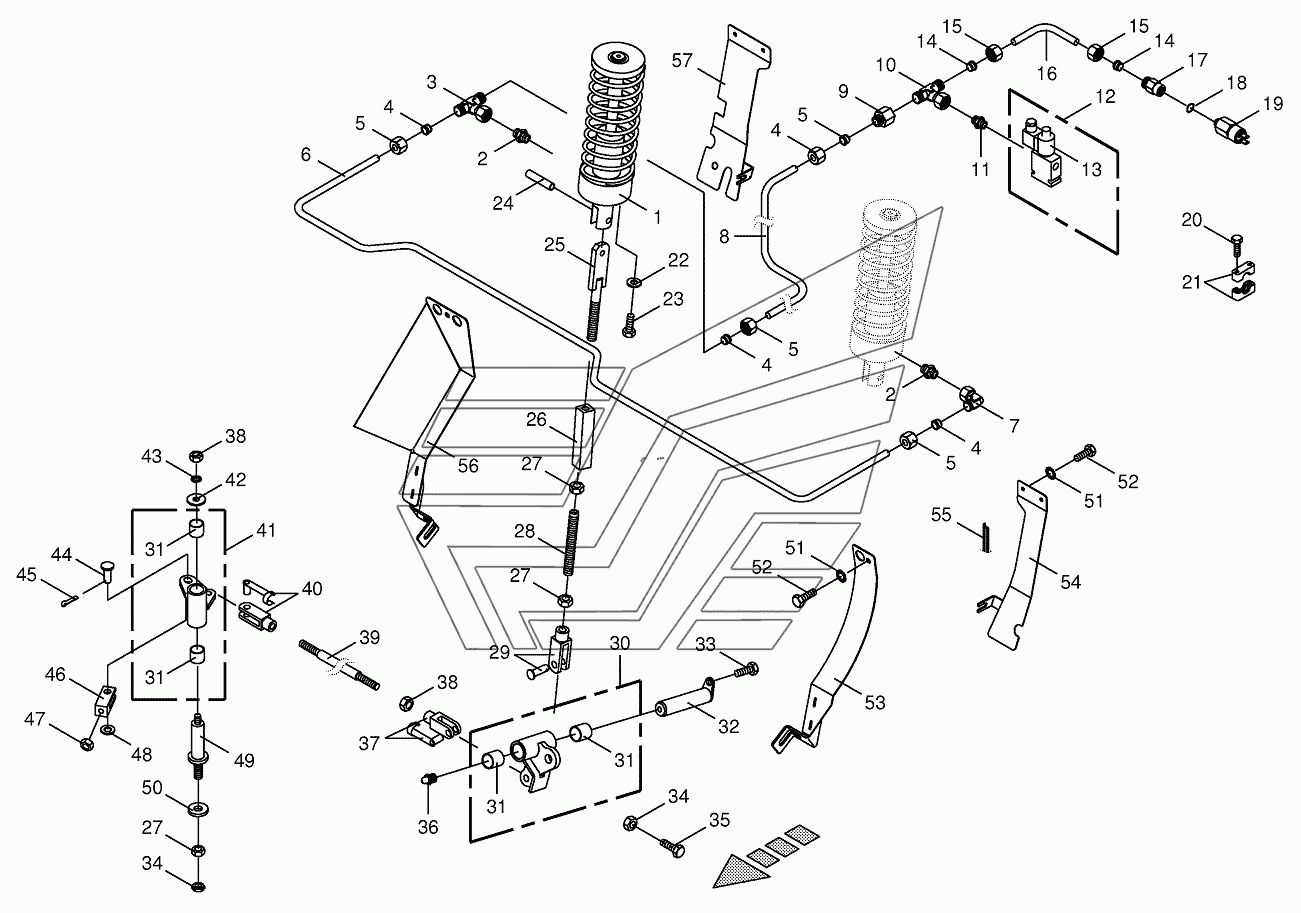

Hydraulic parking brake BIG-X-650. Каталог 2013г.

Steering axle rocker arm BIG-X-650 Steering axle cpl. BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Parking break cylinder

Заводской номер: 009402021 Количество на модель:
009402021
1

Номер детали на чертеже:

1

Sealing set

Заводской номер: 009188010 Количество на модель:
009188010
2

Номер детали на чертеже:

2

Male connector

Заводской номер: 009199640 Количество на модель:
009199640
3

Номер детали на чертеже:

3

T connector

Заводской номер: 009199680 Количество на модель:
009199680
4

Номер детали на чертеже:

4

Cutting ring

Заводской номер: 009199610 Количество на модель:
009199610
5

Номер детали на чертеже:

5

Nozzle disc cap

Заводской номер: 009199620 Количество на модель:
009199620
6

Номер детали на чертеже:

6

Hydraulic line

Заводской номер: 003600190 Количество на модель:
003600190
7

Номер детали на чертеже:

7

Angle lug

Заводской номер: 009199650 Количество на модель:
009199650
8

Номер детали на чертеже:

8

Hydraulic line

Заводской номер: 003600181 Количество на модель:
003600181
9

Номер детали на чертеже:

9

Reducer fitting

Заводской номер: 009199700 Количество на модель:
009199700
10

Номер детали на чертеже:

10

T-connector

Заводской номер: 009210771 Количество на модель:
009210771
11

Номер детали на чертеже:

11

Male connector

Заводской номер: 009199181 Количество на модель:
009199181
12

Номер детали на чертеже:

12

3/2-Diverter vave bloc

Заводской номер: 009190340 Количество на модель:
009190340
13

Номер детали на чертеже:

13

3/2-Directional-control valve

Заводской номер: 009190280 Количество на модель:
009190280
13

Номер детали на чертеже:

13

Solenoid coil

Заводской номер: 009190700 Количество на модель:
009190700
14

Номер детали на чертеже:

14

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
15

Номер детали на чертеже:

15

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
16

Номер детали на чертеже:

16

Hydraulic line

Заводской номер: 003600720 Количество на модель:
003600720
17

Номер детали на чертеже:

17

Unscrewing connection

Заводской номер: 009199550 Количество на модель:
009199550
18

Номер детали на чертеже:

18

Gasket ring

Заводской номер: 009377171 Количество на модель:
009377171
19

Номер детали на чертеже:

19

Pressure switch

Заводской номер: 003021891 Количество на модель:
003021891
20

Номер детали на чертеже:

20

Allen screw

Заводской номер: 009030451 Количество на модель:
009030451
21

Номер детали на чертеже:

21

Tube clamp-2 halves

Заводской номер: 009251570 Количество на модель:
009251570
22

Номер детали на чертеже:

22

Washer

Заводской номер: 009103200 Количество на модель:
009103200
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009014600 Количество на модель:
009014600
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009010971 Количество на модель:
009010971
24

Номер детали на чертеже:

24

Roll pin

Заводской номер: 009127442 Количество на модель:
009127442
25

Номер детали на чертеже:

25

Drawbar

Заводской номер: 002279142 Количество на модель:
002279142
26

Номер детали на чертеже:

26

Spacer

Заводской номер: 002279182 Количество на модель:
002279182
27

Номер детали на чертеже:

27

Hex nut

Заводской номер: 009082200 Количество на модель:
009082200
28

Номер детали на чертеже:

28

Threaded spindle

Заводской номер: 002279192 Количество на модель:
002279192
29

Номер детали на чертеже:

29

Clevis

Заводской номер: 009271181 Количество на модель:
009271181
30

Номер детали на чертеже:

30

Rocker lever-right

Заводской номер: 002169150 Количество на модель:
002169150
30

Номер детали на чертеже:

30

Rocker lever-left

Заводской номер: 002286390 Количество на модель:
002286390
31

Номер детали на чертеже:

31

Bearing bush

Заводской номер: 009353330 Количество на модель:
009353330
32

Номер детали на чертеже:

32

Axle pin

Заводской номер: 002163351 Количество на модель:
002163351
33

Номер детали на чертеже:

33

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
34

Номер детали на чертеже:

34

Hex nut-low form

Заводской номер: 009086200 Количество на модель:
009086200
35

Номер детали на чертеже:

35

Hex head bolt

Заводской номер: 009003481 Количество на модель:
009003481
36

Номер детали на чертеже:

36

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
37

Номер детали на чертеже:

37

Clevis 1 clip ass.

Заводской номер: 009271110 Количество на модель:
009271110
38

Номер детали на чертеже:

38

Hex nut

Заводской номер: 009082150 Количество на модель:
009082150
39

Номер детали на чертеже:

39

Threaded rod-right

Заводской номер: 002168930 Количество на модель:
002168930
39

Номер детали на чертеже:

39

Rod-left

Заводской номер: 002279292 Количество на модель:
002279292
40

Номер детали на чертеже:

40

Clevis

Заводской номер: 009271090 Количество на модель:
009271090
41

Номер детали на чертеже:

41

Angle lever-right

Заводской номер: 002283940 Количество на модель:
002283940
41

Номер детали на чертеже:

41

Angle lever-left

Заводской номер: 002283930 Количество на модель:
002283930
42

Номер детали на чертеже:

42

Washer

Заводской номер: 009106090 Количество на модель:
009106090
43

Номер детали на чертеже:

43

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
44

Номер детали на чертеже:

44

Pin

Заводской номер: 009160340 Количество на модель:
009160340
45

Номер детали на чертеже:

45

Cotter pin

Заводской номер: 009120661 Количество на модель:
009120661
46

Номер детали на чертеже:

46

Clevis

Заводской номер: 002217671 Количество на модель:
002217671
47

Номер детали на чертеже:

47

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
48

Номер детали на чертеже:

48

Washer

Заводской номер: 009105102 Количество на модель:
009105102
49

Номер детали на чертеже:

49

Arbor

Заводской номер: 002247771 Количество на модель:
002247771
50

Номер детали на чертеже:

50

Washer

Заводской номер: 009103620 Количество на модель:
009103620
51

Номер детали на чертеже:

51

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
52

Номер детали на чертеже:

52

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
53

Номер детали на чертеже:

53

Plate-inside left

Заводской номер: 200219400 Количество на модель:
200219400
54

Номер детали на чертеже:

54

Plate-outside left

Заводской номер: 200219380 Количество на модель:
200219380
55

Номер детали на чертеже:

55

Rubber profile-Id.-no.= 1m

Заводской номер: 002233911 Количество на модель:
002233911
56

Номер детали на чертеже:

56

Plate-inside right

Заводской номер: 200219390 Количество на модель:
200219390
57

Номер детали на чертеже:

57

Plate-outside right

Заводской номер: 200219370 Количество на модель:
200219370
