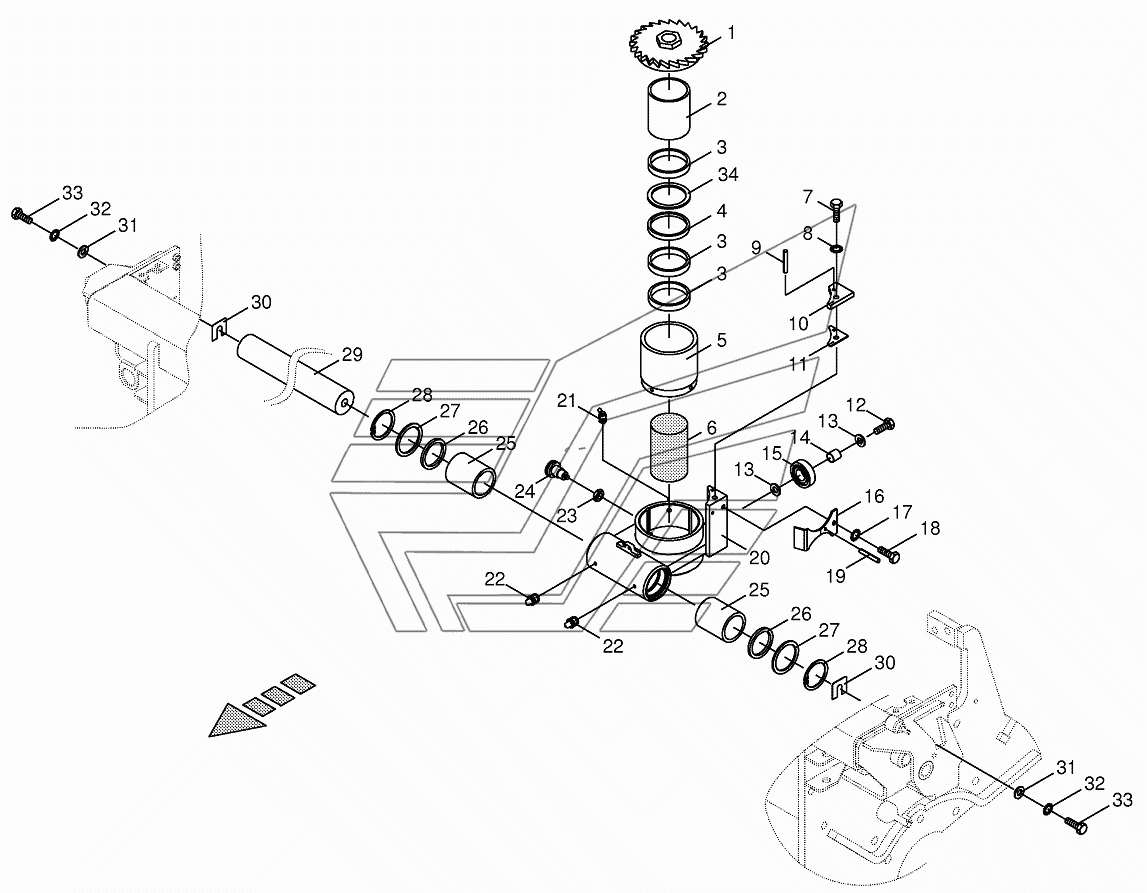

Sharpening BIG-X-650. Каталог 2013г.

Grinding installation frame - mounting parts BIG-X-650 Sharpening device drive BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Adjusting wheel

Заводской номер: 200233380 Количество на модель:
200233380
2

Номер детали на чертеже:

2

Bushing

Заводской номер: 002223961 Количество на модель:
002223961
3

Номер детали на чертеже:

3

Lock collar

Заводской номер: 002223941 Количество на модель:
002223941
4

Номер детали на чертеже:

4

Intermediate ring

Заводской номер: 002223952 Количество на модель:
002223952
5

Номер детали на чертеже:

5

Retainer

Заводской номер: 002223935 Количество на модель:
002223935
6

Номер детали на чертеже:

6

Grindstone

Заводской номер: 002223643 Количество на модель:
002223643
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
8

Номер детали на чертеже:

8

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
9

Номер детали на чертеже:

9

Roll pin

Заводской номер: 009126062 Количество на модель:
009126062
10

Номер детали на чертеже:

10

Slide block

Заводской номер: 002154300 Количество на модель:
002154300
11

Номер детали на чертеже:

11

Enclosure

Заводской номер: 002141750 Количество на модель:
002141750
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009003021 Количество на модель:
009003021
13

Номер детали на чертеже:

13

Shim ring

Заводской номер: 009108030 Количество на модель:
009108030
14

Номер детали на чертеже:

14

Bushing

Заводской номер: 002154320 Количество на модель:
002154320
15

Номер детали на чертеже:

15

Grooved ball bearing

Заводской номер: 009380810 Количество на модель:
009380810
16

Номер детали на чертеже:

16

Safety catch

Заводской номер: 002154330 Количество на модель:
002154330
17

Номер детали на чертеже:

17

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
19

Номер детали на чертеже:

19

Roll pin

Заводской номер: 009126132 Количество на модель:
009126132
20

Номер детали на чертеже:

20

Grinding carriage

Заводской номер: 002154340 Количество на модель:
002154340
21

Номер детали на чертеже:

21

Grease niple

Заводской номер: 009191060 Количество на модель:
009191060
22

Номер детали на чертеже:

22

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
23

Номер детали на чертеже:

23

Hex nut-low form

Заводской номер: 009085212 Количество на модель:
009085212
24

Номер детали на чертеже:

24

Stop bolt

Заводской номер: 009403140 Количество на модель:
009403140
25

Номер детали на чертеже:

25

Linear ball bearing

Заводской номер: 009304980 Количество на модель:
009304980
26

Номер детали на чертеже:

26

Radial-shaft sealing ring

Заводской номер: 009360540 Количество на модель:
009360540
27

Номер детали на чертеже:

27

Supporting disc

Заводской номер: 009107031 Количество на модель:
009107031
28

Номер детали на чертеже:

28

Circlip

Заводской номер: 009116640 Количество на модель:
009116640
29

Номер детали на чертеже:

29

Shaft

Заводской номер: 002247310 Количество на модель:
002247310
30

Номер детали на чертеже:

30

Enclosure

Заводской номер: 002192111 Количество на модель:
002192111
31

Номер детали на чертеже:

31

Washer

Заводской номер: 009103620 Количество на модель:
009103620
32

Номер детали на чертеже:

32

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
33

Номер детали на чертеже:

33

Hex head bolt

Заводской номер: 009006770 Количество на модель:
009006770
34

Номер детали на чертеже:

34

Supporting disc

Заводской номер: 009107470 Количество на модель:
009107470
Grinding installation frame - mounting parts BIG-X-650 Sharpening device drive BIG-X-650
