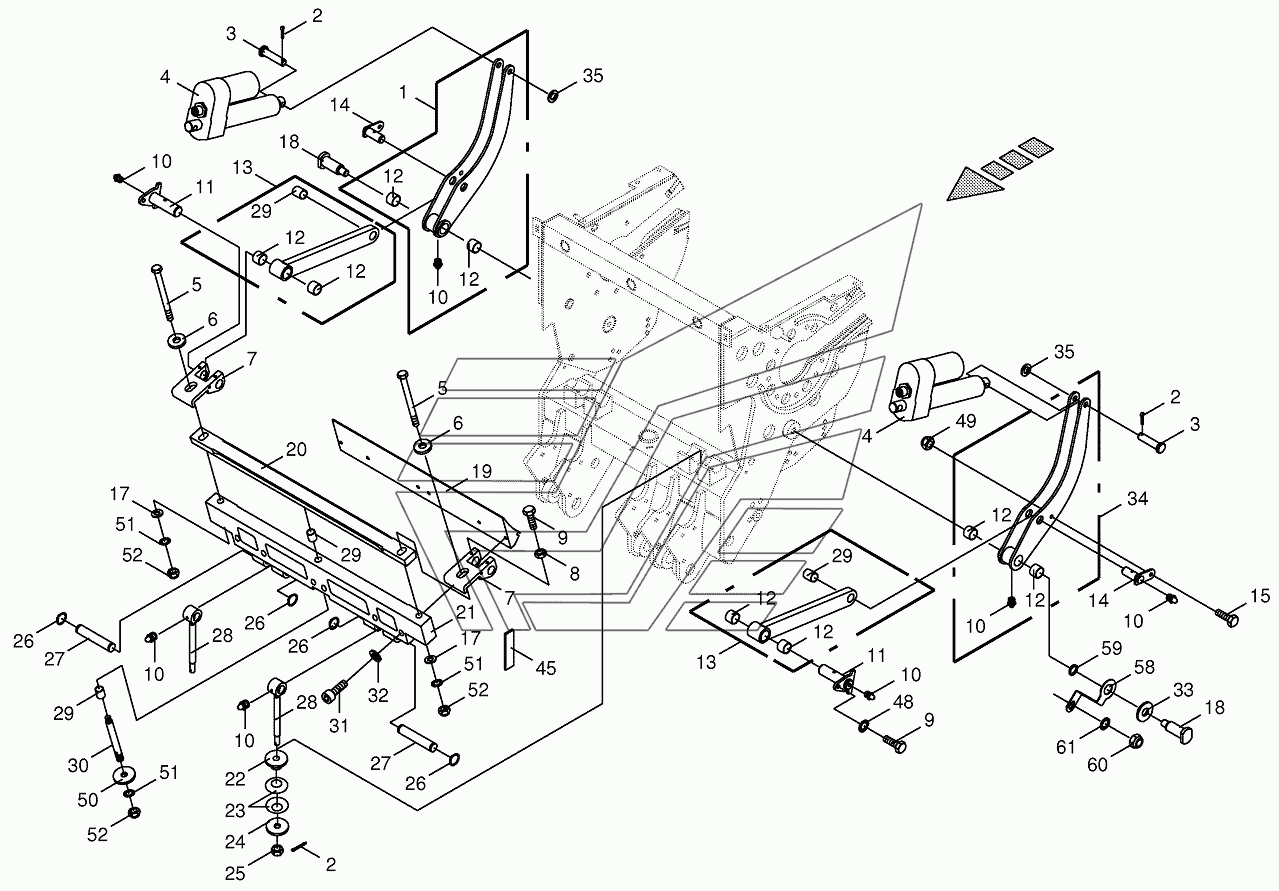

Shear bar adjustment BIG-X-650. Каталог 2013г.

Angle sensor - chopping drum BIG-X-650 Grinding installation frame - mounting parts BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Rocker-right

Заводской номер: 002164550 Количество на модель:
002164550
2

Номер детали на чертеже:

2

Cotter pin

Заводской номер: 009120661 Количество на модель:
009120661
3

Номер детали на чертеже:

3

Pin

Заводской номер: 002177111 Количество на модель:
002177111
4

Номер детали на чертеже:

4

Engine

Заводской номер: 003031621 Количество на модель:
003031621
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009012171 Количество на модель:
009012171
6

Номер детали на чертеже:

6

Washer

Заводской номер: 002216370 Количество на модель:
002216370
7

Номер детали на чертеже:

7

Tension plate

Заводской номер: 002216363 Количество на модель:
002216363
8

Номер детали на чертеже:

8

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
9

Номер детали на чертеже:

9

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
10

Номер детали на чертеже:

10

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
11

Номер детали на чертеже:

11

Pin

Заводской номер: 002177222 Количество на модель:
002177222
12

Номер детали на чертеже:

12

Bearing bush

Заводской номер: 009353340 Количество на модель:
009353340
13

Номер детали на чертеже:

13

Lever

Заводской номер: 002164560 Количество на модель:
002164560
14

Номер детали на чертеже:

14

Pin

Заводской номер: 002164571 Количество на модель:
002164571
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
17

Номер детали на чертеже:

17

Washer

Заводской номер: 009103600 Количество на модель:
009103600
18

Номер детали на чертеже:

18

Attachment bolt

Заводской номер: 002177121 Количество на модель:
002177121
19

Номер детали на чертеже:

19

Formed part-HD optional

Заводской номер: 200231910 Количество на модель:
200231910
19

Номер детали на чертеже:

19

Formed part

Заводской номер: 002242785 Количество на модель:
002242785
20

Номер детали на чертеже:

20

Counter blade-grass standard

Заводской номер: 002171252 Количество на модель:
002171252
20

Номер детали на чертеже:

20

Counter blade-maize, grass special

Заводской номер: 002242613 Количество на модель:
002242613
21

Номер детали на чертеже:

21

Basic structure

Заводской номер: 002242773 Количество на модель:
002242773
22

Номер детали на чертеже:

22

Guide

Заводской номер: 002216314 Количество на модель:
002216314
23

Номер детали на чертеже:

23

Spring washer

Заводской номер: 009099280 Количество на модель:
009099280
24

Номер детали на чертеже:

24

Washer

Заводской номер: 002216320 Количество на модель:
002216320
25

Номер детали на чертеже:

25

Castellated nut

Заводской номер: 009089152 Количество на модель:
009089152
26

Номер детали на чертеже:

26

Circlip

Заводской номер: 009115351 Количество на модель:
009115351
27

Номер детали на чертеже:

27

Pin

Заводской номер: 002214621 Количество на модель:
002214621
28

Номер детали на чертеже:

28

Con-rod

Заводской номер: 002214974 Количество на модель:
002214974
29

Номер детали на чертеже:

29

Bearing bush

Заводской номер: 009353270 Количество на модель:
009353270
30

Номер детали на чертеже:

30

Spindle

Заводской номер: 002161790 Количество на модель:
002161790
31

Номер детали на чертеже:

31

Allen screw

Заводской номер: 009031421 Количество на модель:
009031421
32

Номер детали на чертеже:

32

Spring washer

Заводской номер: 009100350 Количество на модель:
009100350
33

Номер детали на чертеже:

33

Washer

Заводской номер: 002177150 Количество на модель:
002177150
34

Номер детали на чертеже:

34

Rocker-left

Заводской номер: 002164540 Количество на модель:
002164540
35

Номер детали на чертеже:

35

Washer

Заводской номер: 009105061 Количество на модель:
009105061
48

Номер детали на чертеже:

48

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
49

Номер детали на чертеже:

49

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
50

Номер детали на чертеже:

50

Washer

Заводской номер: 002161780 Количество на модель:
002161780
51

Номер детали на чертеже:

51

Detent edged washer

Заводской номер: 009099131 Количество на модель:
009099131
52

Номер детали на чертеже:

52

Locknut

Заводской номер: 009087210 Количество на модель:
009087210
58

Номер детали на чертеже:

58

Locking plate

Заводской номер: 002141090 Количество на модель:
002141090
59

Номер детали на чертеже:

59

Ring

Заводской номер: 002141100 Количество на модель:
002141100
60

Номер детали на чертеже:

60

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
61

Номер детали на чертеже:

61

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
