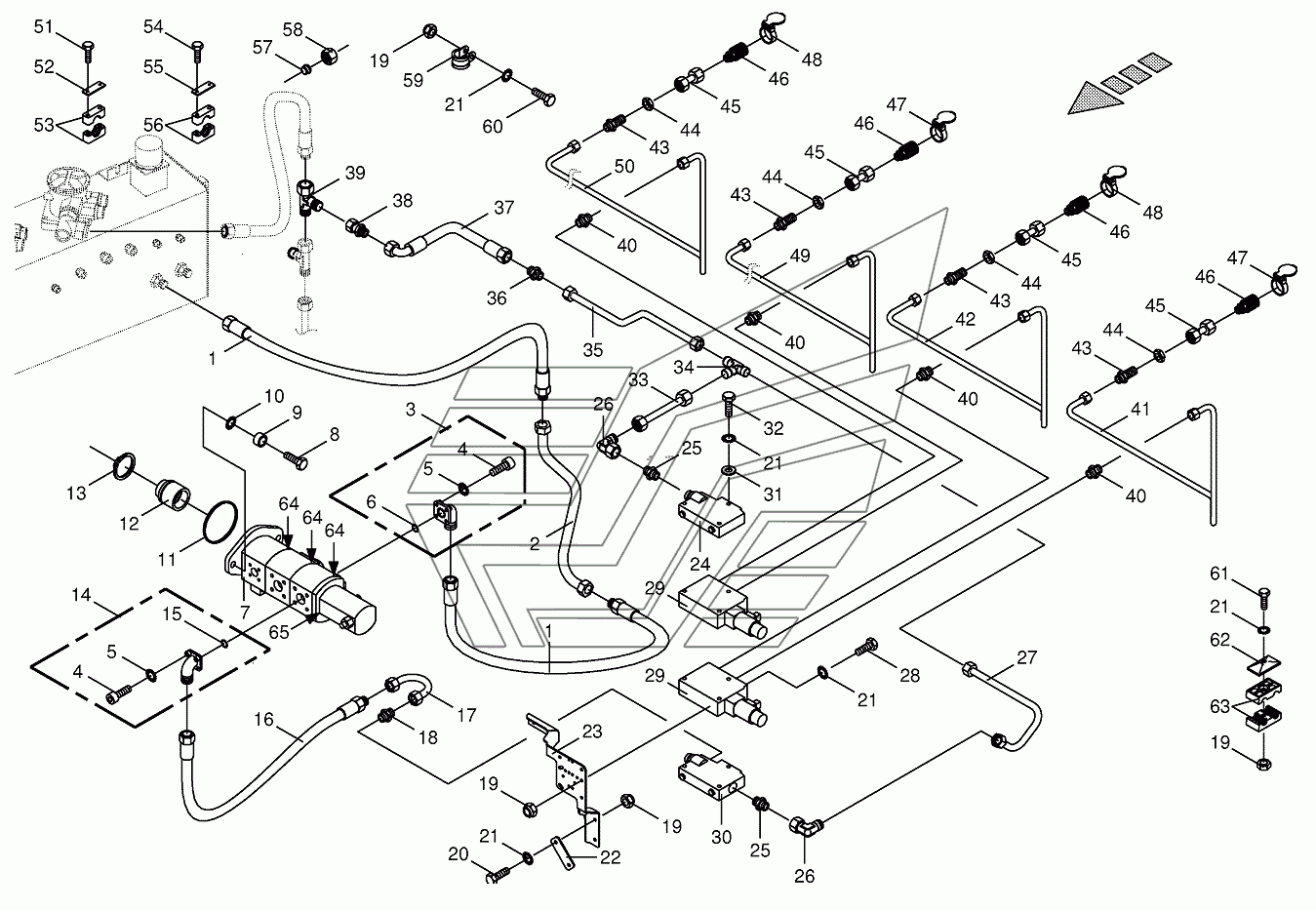

Hydraulics - additive connection back BIG-X-650. Каталог 2013г.

Lines main clutch BIG-X-650 Hydraulics - additive connection back BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

High pressure hose line

Заводской номер: 009197910 Количество на модель:
009197910
2

Номер детали на чертеже:

2

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002286670 Количество на модель:
002286670
3

Номер детали на чертеже:

3

Flange connection

Заводской номер: 009197570 Количество на модель:
009197570
4

Номер детали на чертеже:

4

Allen screw

Заводской номер: 009030451 Количество на модель:
009030451
4

Номер детали на чертеже:

4

Allen screw

Заводской номер: 009030491 Количество на модель:
009030491
4

Номер детали на чертеже:

4

Allen screw

Заводской номер: 009030512 Количество на модель:
009030512
5

Номер детали на чертеже:

5

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
6

Номер детали на чертеже:

6

O-ring

Заводской номер: 009376280 Количество на модель:
009376280
7

Номер детали на чертеже:

7

Pump-4 times

Заводской номер: 270003480 Количество на модель:
270003480
8

Номер детали на чертеже:

8

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
9

Номер детали на чертеже:

9

Bushing

Заводской номер: 002223132 Количество на модель:
002223132
10

Номер детали на чертеже:

10

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 009376111 Количество на модель:
009376111
12

Номер детали на чертеже:

12

Adapter

Заводской номер: 002223162 Количество на модель:
002223162
13

Номер детали на чертеже:

13

Circlip

Заводской номер: 009115100 Количество на модель:
009115100
14

Номер детали на чертеже:

14

Flange connection

Заводской номер: 009197560 Количество на модель:
009197560
15

Номер детали на чертеже:

15

O-ring

Заводской номер: 009376290 Количество на модель:
009376290
16

Номер детали на чертеже:

16

High pressure hose line

Заводской номер: 009209671 Количество на модель:
009209671
17

Номер детали на чертеже:

17

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002286680 Количество на модель:
002286680
18

Номер детали на чертеже:

18

Male connector

Заводской номер: 009210572 Количество на модель:
009210572
19

Номер детали на чертеже:

19

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009010542 Количество на модель:
009010542
21

Номер детали на чертеже:

21

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
22

Номер детали на чертеже:

22

Strap

Заводской номер: 002286840 Количество на модель:
002286840
23

Номер детали на чертеже:

23

Support

Заводской номер: 002286851 Количество на модель:
002286851
24

Номер детали на чертеже:

24

End plate

Заводской номер: 009208210 Количество на модель:
009208210
25

Номер детали на чертеже:

25

Male connector

Заводской номер: 009209111 Количество на модель:
009209111
26

Номер детали на чертеже:

26

Angle lug

Заводской номер: 009210651 Количество на модель:
009210651
27

Номер детали на чертеже:

27

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002286640 Количество на модель:
002286640
28

Номер детали на чертеже:

28

Hex head bolt

Заводской номер: 009002231 Количество на модель:
009002231
29

Номер детали на чертеже:

29

Directional-control valve

Заводской номер: 009190120 Количество на модель:
009190120
29

Номер детали на чертеже:

29

Sealing set

Заводской номер: 009208320 Количество на модель:
009208320
29

Номер детали на чертеже:

29

Repairing sets

Заводской номер: 009191800 Количество на модель:
009191800
29

Номер детали на чертеже:

29

Control solenoid

Заводской номер: 009191160 Количество на модель:
009191160
29

Номер детали на чертеже:

29

Nozzle disc cap

Заводской номер: 270066640 Количество на модель:
270066640
29

Номер детали на чертеже:

29

Protective cap

Заводской номер: 270066660 Количество на модель:
270066660
30

Номер детали на чертеже:

30

Connecting plate

Заводской номер: 009208010 Количество на модель:
009208010
30

Номер детали на чертеже:

30

Sealing set

Заводской номер: 270067650 Количество на модель:
270067650
31

Номер детали на чертеже:

31

Washer

Заводской номер: 009106030 Количество на модель:
009106030
33

Номер детали на чертеже:

33

Hydraulic line-incl. nozzle disc cap, cutting ring-2 times

Заводской номер: 002286650 Количество на модель:
002286650
33

Номер детали на чертеже:

33

Hydraulic line-incl. nozzle disc cap, cutting ring-4 times

Заводской номер: 002159980 Количество на модель:
002159980
34

Номер детали на чертеже:

34

T-connector

Заводской номер: 009210731 Количество на модель:
009210731
35

Номер детали на чертеже:

35

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002286660 Количество на модель:
002286660
36

Номер детали на чертеже:

36

Connector

Заводской номер: 009210531 Количество на модель:
009210531
37

Номер детали на чертеже:

37

High pressure hose line

Заводской номер: 009200780 Количество на модель:
009200780
38

Номер детали на чертеже:

38

Reducer fitting

Заводской номер: 009190100 Количество на модель:
009190100
39

Номер детали на чертеже:

39

Adjustable L connection

Заводской номер: 009208270 Количество на модель:
009208270
40

Номер детали на чертеже:

40

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
41

Номер детали на чертеже:

41

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002286620 Количество на модель:
002286620
42

Номер детали на чертеже:

42

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002286630 Количество на модель:
002286630
43

Номер детали на чертеже:

43

Straight 2-way connector

Заводской номер: 009210871 Количество на модель:
009210871
44

Номер детали на чертеже:

44

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
45

Номер детали на чертеже:

45

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
46

Номер детали на чертеже:

46

Sleeve

Заводской номер: 009211300 Количество на модель:
009211300
47

Номер детали на чертеже:

47

Cover-red

Заводской номер: 009199940 Количество на модель:
009199940
48

Номер детали на чертеже:

48

Cover-blue

Заводской номер: 009166020 Количество на модель:
009166020
49

Номер детали на чертеже:

49

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002159960 Количество на модель:
002159960
50

Номер детали на чертеже:

50

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002159970 Количество на модель:
002159970
51

Номер детали на чертеже:

51

Hex head bolt

Заводской номер: 009003470 Количество на модель:
009003470
52

Номер детали на чертеже:

52

Cover plate

Заводской номер: 009251251 Количество на модель:
009251251
53

Номер детали на чертеже:

53

Tube clamp-2 halves

Заводской номер: 009251501 Количество на модель:
009251501
54

Номер детали на чертеже:

54

Hex head bolt

Заводской номер: 009014450 Количество на модель:
009014450
55

Номер детали на чертеже:

55

Cover plate

Заводской номер: 009251300 Количество на модель:
009251300
56

Номер детали на чертеже:

56

Tube clamp-2 halves

Заводской номер: 009251041 Количество на модель:
009251041
57

Номер детали на чертеже:

57

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
57

Номер детали на чертеже:

57

Cutting ring

Заводской номер: 009210471 Количество на модель:
009210471
57

Номер детали на чертеже:

57

Cutting ring

Заводской номер: 009197490 Количество на модель:
009197490
58

Номер детали на чертеже:

58

Nozzle disc cap

Заводской номер: 009208050 Количество на модель:
009208050
58

Номер детали на чертеже:

58

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
58

Номер детали на чертеже:

58

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
59

Номер детали на чертеже:

59

Tube clip w. rubber

Заводской номер: 009240510 Количество на модель:
009240510
60

Номер детали на чертеже:

60

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
61

Номер детали на чертеже:

61

Hex head bolt

Заводской номер: 009002140 Количество на модель:
009002140
62

Номер детали на чертеже:

62

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
63

Номер детали на чертеже:

63

Tube clamp-2 halves

Заводской номер: 009251460 Количество на модель:
009251460
64

Номер детали на чертеже:

64

Sealing set

Заводской номер: 270083030 Количество на модель:
270083030
65

Номер детали на чертеже:

65

Sealing set

Заводской номер: 270037700 Количество на модель:
270037700
