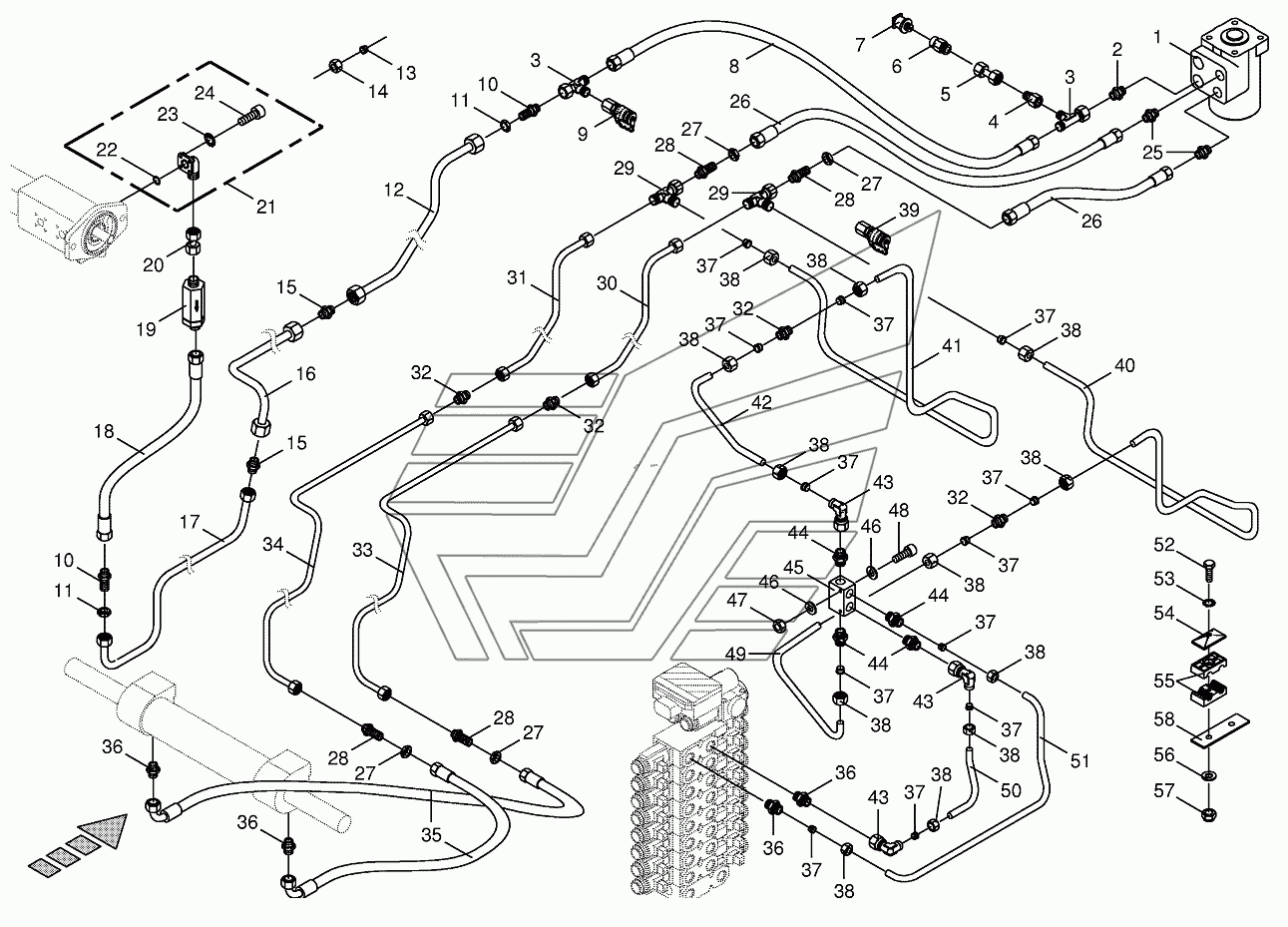

Hydraulic steering system BIG-X-650. Каталог 2013г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

1

Номер детали на чертеже:

1

Steering valve

Заводской номер: 002315751 Количество на модель:
002315751
2

Номер детали на чертеже:

2

Male connector

Заводской номер: 009210622 Количество на модель:
009210622
3

Номер детали на чертеже:

3

Adjustable L connection

Заводской номер: 009210750 Количество на модель:
009210750
4

Номер детали на чертеже:

4

Reducer fitting

Заводской номер: 009211601 Количество на модель:
009211601
5

Номер детали на чертеже:

5

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
6

Номер детали на чертеже:

6

Unscrewing connection

Заводской номер: 009199550 Количество на модель:
009199550
7

Номер детали на чертеже:

7

Pressure sensor

Заводской номер: 003026470 Количество на модель:
003026470
8

Номер детали на чертеже:

8

High pressure hose line

Заводской номер: 009210352 Количество на модель:
009210352
9

Номер детали на чертеже:

9

Connector f.mini-test equipm.

Заводской номер: 009208690 Количество на модель:
009208690
10

Номер детали на чертеже:

10

Straight 2-way connector

Заводской номер: 009212500 Количество на модель:
009212500
11

Номер детали на чертеже:

11

Hex nut-low form

Заводской номер: 009210741 Количество на модель:
009210741
12

Номер детали на чертеже:

12

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200216680 Количество на модель:
200216680
13

Номер детали на чертеже:

13

Cutting ring

Заводской номер: 009210471 Количество на модель:
009210471
14

Номер детали на чертеже:

14

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
15

Номер детали на чертеже:

15

Connector

Заводской номер: 009210531 Количество на модель:
009210531
16

Номер детали на чертеже:

16

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200216670 Количество на модель:
200216670
17

Номер детали на чертеже:

17

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 003600670 Количество на модель:
003600670
18

Номер детали на чертеже:

18

High pressure hose line

Заводской номер: 009200940 Количество на модель:
009200940
19

Номер детали на чертеже:

19

High pressure filter

Заводской номер: 009191690 Количество на модель:
009191690
20

Номер детали на чертеже:

20

Double nipple

Заводской номер: 002307440 Количество на модель:
002307440
21

Номер детали на чертеже:

21

Flange connection

Заводской номер: 009197560 Количество на модель:
009197560
22

Номер детали на чертеже:

22

O-ring

Заводской номер: 009376290 Количество на модель:
009376290
23

Номер детали на чертеже:

23

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
24

Номер детали на чертеже:

24

Allen screw

Заводской номер: 009030491 Количество на модель:
009030491
24

Номер детали на чертеже:

24

Allen screw

Заводской номер: 009030451 Количество на модель:
009030451
25

Номер детали на чертеже:

25

Male connector

Заводской номер: 009196021 Количество на модель:
009196021
26

Номер детали на чертеже:

26

High pressure hose line

Заводской номер: 009210161 Количество на модель:
009210161
27

Номер детали на чертеже:

27

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
28

Номер детали на чертеже:

28

Straight 2-way connector

Заводской номер: 009210871 Количество на модель:
009210871
29

Номер детали на чертеже:

29

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
30

Номер детали на чертеже:

30

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200216700 Количество на модель:
200216700
31

Номер детали на чертеже:

31

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200216720 Количество на модель:
200216720
32

Номер детали на чертеже:

32

Connector

Заводской номер: 009210541 Количество на модель:
009210541
33

Номер детали на чертеже:

33

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200216690 Количество на модель:
200216690
34

Номер детали на чертеже:

34

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200216710 Количество на модель:
200216710
35

Номер детали на чертеже:

35

High pressure hose line

Заводской номер: 009200611 Количество на модель:
009200611
36

Номер детали на чертеже:

36

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
37

Номер детали на чертеже:

37

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
38

Номер детали на чертеже:

38

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
39

Номер детали на чертеже:

39

Connector f.mini-test equipm.

Заводской номер: 009208680 Количество на модель:
009208680
40

Номер детали на чертеже:

40

Hydraulic line

Заводской номер: 002287170 Количество на модель:
002287170
41

Номер детали на чертеже:

41

Hydraulic line

Заводской номер: 002287130 Количество на модель:
002287130
42

Номер детали на чертеже:

42

Hydraulic line

Заводской номер: 002287120 Количество на модель:
002287120
43

Номер детали на чертеже:

43

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
44

Номер детали на чертеже:

44

Male connector

Заводской номер: 009196300 Количество на модель:
009196300
45

Номер детали на чертеже:

45

Double lock-up valve unit

Заводской номер: 009208900 Количество на модель:
009208900
46

Номер детали на чертеже:

46

Washer

Заводской номер: 009105001 Количество на модель:
009105001
47

Номер детали на чертеже:

47

Hex nut

Заводской номер: 009082071 Количество на модель:
009082071
48

Номер детали на чертеже:

48

Allen screw

Заводской номер: 009030301 Количество на модель:
009030301
49

Номер детали на чертеже:

49

Hydraulic line

Заводской номер: 002287140 Количество на модель:
002287140
50

Номер детали на чертеже:

50

Hydraulic line

Заводской номер: 003600680 Количество на модель:
003600680
51

Номер детали на чертеже:

51

Hydraulic line

Заводской номер: 003600690 Количество на модель:
003600690
52

Номер детали на чертеже:

52

Hex head bolt

Заводской номер: 009010080 Количество на модель:
009010080
52

Номер детали на чертеже:

52

Hex head bolt

Заводской номер: 009010481 Количество на модель:
009010481
52

Номер детали на чертеже:

52

Hex head bolt

Заводской номер: 009014220 Количество на модель:
009014220
52

Номер детали на чертеже:

52

Hex head bolt

Заводской номер: 009010421 Количество на модель:
009010421
53

Номер детали на чертеже:

53

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
54

Номер детали на чертеже:

54

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
55

Номер детали на чертеже:

55

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
55

Номер детали на чертеже:

55

Tube clamp-2 halves

Заводской номер: 009251460 Количество на модель:
009251460
56

Номер детали на чертеже:

56

Washer

Заводской номер: 009104130 Количество на модель:
009104130
57

Номер детали на чертеже:

57

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
58

Номер детали на чертеже:

58

Cover plate

Заводской номер: 200217010 Количество на модель:
200217010
