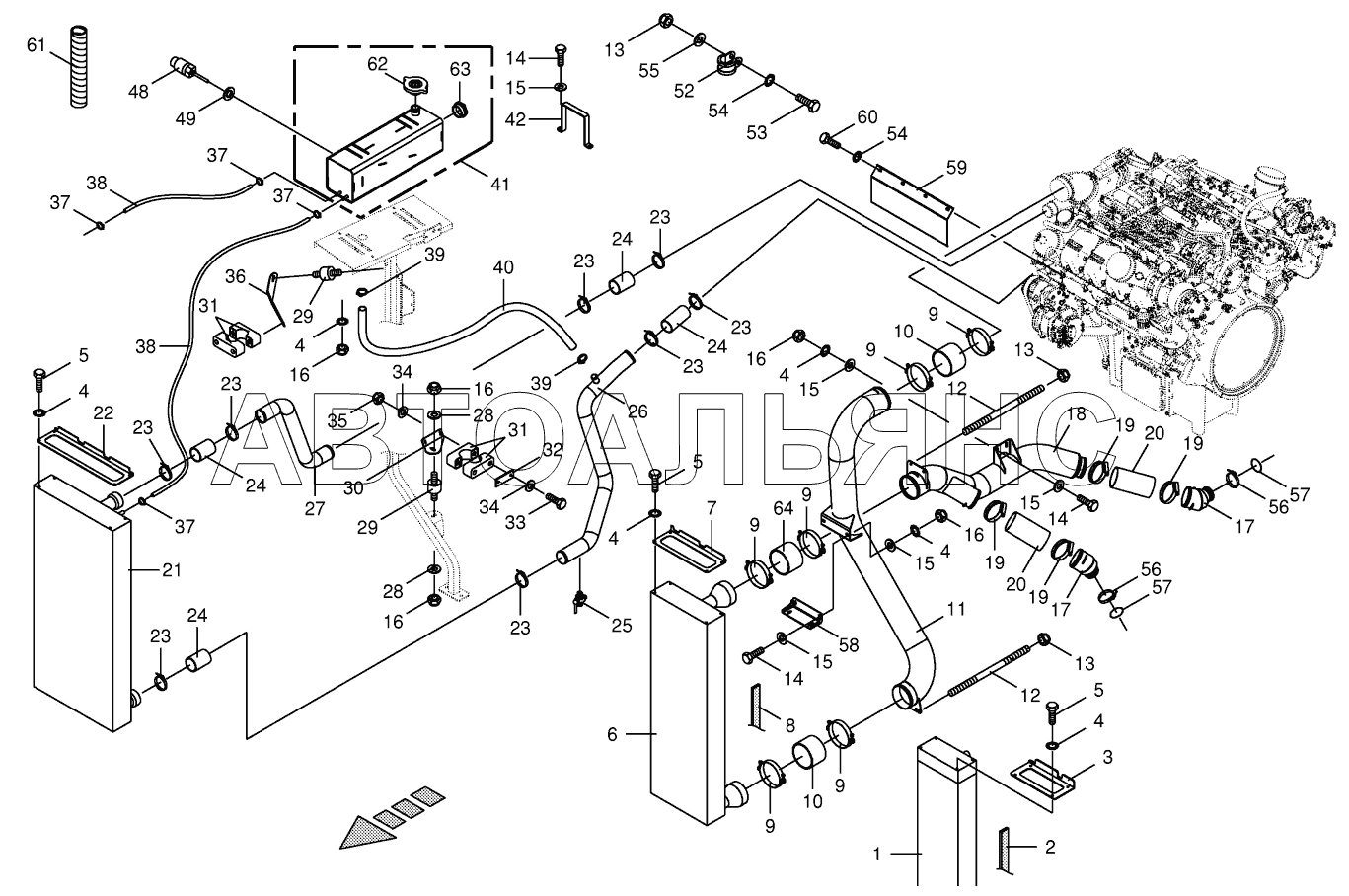

Condenser for air conditioner - cpl. BIG-X-600. Каталог 2016г.

Radiator frame / radiator door BIG-X-600 Air cleaning equipment BIG-X-600

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Oil cooler

Заводской номер: 270035201 Количество на модель:
270035201
2

Номер детали на чертеже:

2

Self-adhesive sealing strip-Id.-no.= 1m

Заводской номер: 009385560 Количество на модель:
009385560
3

Номер детали на чертеже:

3

Cover plate

Заводской номер: 200247610 Количество на модель:
200247610
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
6

Номер детали на чертеже:

6

Charge air cooler

Заводской номер: 270035191 Количество на модель:
270035191
7

Номер детали на чертеже:

7

Cover plate

Заводской номер: 200247620 Количество на модель:
200247620
8

Номер детали на чертеже:

8

Self-adhesive sealing strip-Id.-no.=1m

Заводской номер: 270027190 Количество на модель:
270027190
8

Номер детали на чертеже:

8

Self-adhesive sealing strip-Id.-no.=1m

Заводской номер: 270040950 Количество на модель:
270040950
9

Номер детали на чертеже:

9

Clamp

Заводской номер: 009405400 Количество на модель:
009405400
10

Номер детали на чертеже:

10

Hose coupling-auburn

Заводской номер: 002223410 Количество на модель:
002223410
11

Номер детали на чертеже:

11

Charge air tube

Заводской номер: 200292580 Количество на модель:
200292580
12

Номер детали на чертеже:

12

Tightening spindle

Заводской номер: 002280111 Количество на модель:
002280111
13

Номер детали на чертеже:

13

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
15

Номер детали на чертеже:

15

Washer

Заводской номер: 009104140 Количество на модель:
009104140
16

Номер детали на чертеже:

16

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
17

Номер детали на чертеже:

17

Charge air connector

Заводской номер: 200263781 Количество на модель:
200263781
18

Номер детали на чертеже:

18

Charge air tube

Заводской номер: 200258310 Количество на модель:
200258310
19

Номер детали на чертеже:

19

Hose clamp

Заводской номер: 002328270 Количество на модель:
002328270
20

Номер детали на чертеже:

20

Hose

Заводской номер: 009402120 Количество на модель:
009402120
21

Номер детали на чертеже:

21

Radiator for motor fluid

Заводской номер: 270035181 Количество на модель:
270035181
22

Номер детали на чертеже:

22

Cover plate

Заводской номер: 200247630 Количество на модель:
200247630
23

Номер детали на чертеже:

23

Joint bolt-hose clamp

Заводской номер: 270067900 Количество на модель:
270067900
24

Номер детали на чертеже:

24

Sleeve

Заводской номер: 002329582 Количество на модель:
002329582
25

Номер детали на чертеже:

25

Discharge drain

Заводской номер: 009193750 Количество на модель:
009193750
26

Номер детали на чертеже:

26

Water tube

Заводской номер: 200292700 Количество на модель:
200292700
27

Номер детали на чертеже:

27

Water tube

Заводской номер: 200258660 Количество на модель:
200258660
28

Номер детали на чертеже:

28

Washer

Заводской номер: 900001210 Количество на модель:
900001210
29

Номер детали на чертеже:

29

Rubber pad

Заводской номер: 270035800 Количество на модель:
270035800
30

Номер детали на чертеже:

30

Supporting angle

Заводской номер: 200250280 Количество на модель:
200250280
31

Номер детали на чертеже:

31

Tube clamp-2 halves

Заводской номер: 270039620 Количество на модель:
270039620
32

Номер детали на чертеже:

32

Cover plate

Заводской номер: 270039630 Количество на модель:
270039630
33

Номер детали на чертеже:

33

Hex head bolt

Заводской номер: 009011590 Количество на модель:
009011590
34

Номер детали на чертеже:

34

Washer

Заводской номер: 009104111 Количество на модель:
009104111
35

Номер детали на чертеже:

35

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
36

Номер детали на чертеже:

36

Support

Заводской номер: 200258670 Количество на модель:
200258670
37

Номер детали на чертеже:

37

Tube clip

Заводской номер: 009240011 Количество на модель:
009240011
38

Номер детали на чертеже:

38

Hose-Id.-no.= 1m

Заводской номер: 009401730 Количество на модель:
009401730
39

Номер детали на чертеже:

39

Hose clamp

Заводской номер: 009240330 Количество на модель:
009240330
40

Номер детали на чертеже:

40

Hose

Заводской номер: 002330930 Количество на модель:
002330930
41

Номер детали на чертеже:

41

Cooling agent header tank

Заводской номер: 270072931 Количество на модель:
270072931
42

Номер детали на чертеже:

42

Holding bow

Заводской номер: 200254780 Количество на модель:
200254780
48

Номер детали на чертеже:

48

Water level sensor

Заводской номер: 200811261 Количество на модель:
200811261
49

Номер детали на чертеже:

49

Gasket ring

Заводской номер: 009377171 Количество на модель:
009377171
52

Номер детали на чертеже:

52

Tube clip w. rubber

Заводской номер: 009240390 Количество на модель:
009240390
53

Номер детали на чертеже:

53

Hex head bolt

Заводской номер: 009014250 Количество на модель:
009014250
54

Номер детали на чертеже:

54

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
55

Номер детали на чертеже:

55

Washer

Заводской номер: 009106030 Количество на модель:
009106030
56

Номер детали на чертеже:

56

Tube clamp

Заводской номер: 270042060 Количество на модель:
270042060
57

Номер детали на чертеже:

57

O-ring

Заводской номер: 900014080 Количество на модель:
900014080
58

Номер детали на чертеже:

58

Support

Заводской номер: 200256820 Количество на модель:
200256820
59

Номер детали на чертеже:

59

Screeninig sheet

Заводской номер: 200256840 Количество на модель:
200256840
60

Номер детали на чертеже:

60

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
61

Номер детали на чертеже:

61

Spiral strip-Id.-no.= 1m

Заводской номер: 270046020 Количество на модель:
270046020
62

Номер детали на чертеже:

62

Sealing cap

Заводской номер: 009403790 Количество на модель:
009403790
63

Номер детали на чертеже:

63

Inspection glass

Заводской номер: 270070550 Количество на модель:
270070550
64

Номер детали на чертеже:

64

Charge air hose

Заводской номер: 270041750 Количество на модель:
270041750
