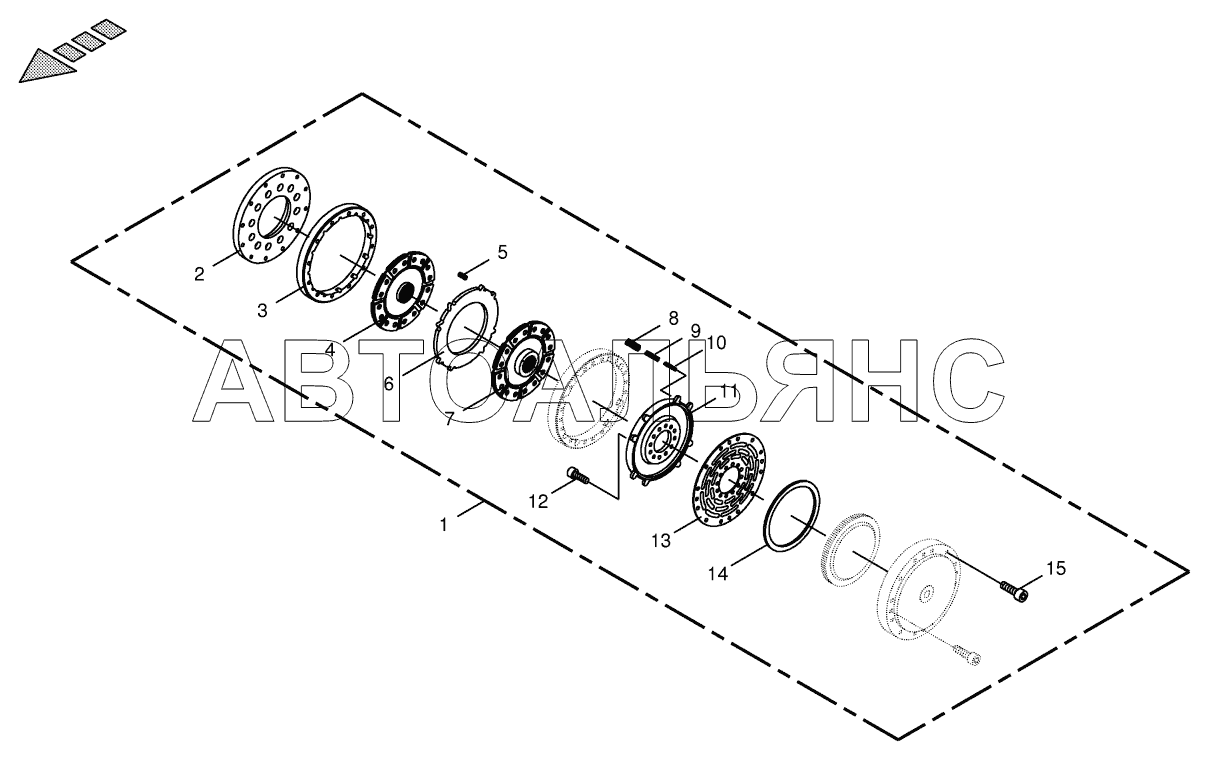

Hydraulic four-surface clutch BIG-X-600. Каталог 2016г.

Gear oil cooler BIG-X-600 Ventilator wheel / Drive BIG-X-600

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hydr. four-surface clutch

Заводской номер: 270038690 Количество на модель:
270038690
2

Номер детали на чертеже:

2

Connecting flange

Заводской номер: 270034720 Количество на модель:
270034720
3

Номер детали на чертеже:

3

Intermediate flange

Заводской номер: 270038850 Количество на модель:
270038850
4

Номер детали на чертеже:

4

Inner body

Заводской номер: 270038830 Количество на модель:
270038830
5

Номер детали на чертеже:

5

Pressure spring

Заводской номер: 270038870 Количество на модель:
270038870
6

Номер детали на чертеже:

6

Outer discs

Заводской номер: 270038860 Количество на модель:
270038860
7

Номер детали на чертеже:

7

Inner body

Заводской номер: 270038840 Количество на модель:
270038840
8

Номер детали на чертеже:

8

PRESSURE SPRING 2,8 x 14,5 x29,8

Заводской номер: 270034691 Количество на модель:
270034691
9

Номер детали на чертеже:

9

PRESSURE SPRING 1,7 x 8,2 x29,1

Заводской номер: 270034701 Количество на модель:
270034701
10

Номер детали на чертеже:

10

PRESSURE SPRING 0,9 x 4,5 x31,1

Заводской номер: 270034711 Количество на модель:
270034711
11

Номер детали на чертеже:

11

Pression disc

Заводской номер: 270034730 Количество на модель:
270034730
12

Номер детали на чертеже:

12

Allen screw

Заводской номер: 900014280 Количество на модель:
900014280
13

Номер детали на чертеже:

13

Diaphragm

Заводской номер: 270034750 Количество на модель:
270034750
14

Номер детали на чертеже:

14

Cylinder seal F.210

Заводской номер: 270034681 Количество на модель:
270034681
15

Номер детали на чертеже:

15

Allen screw

Заводской номер: 900005100 Количество на модель:
900005100
