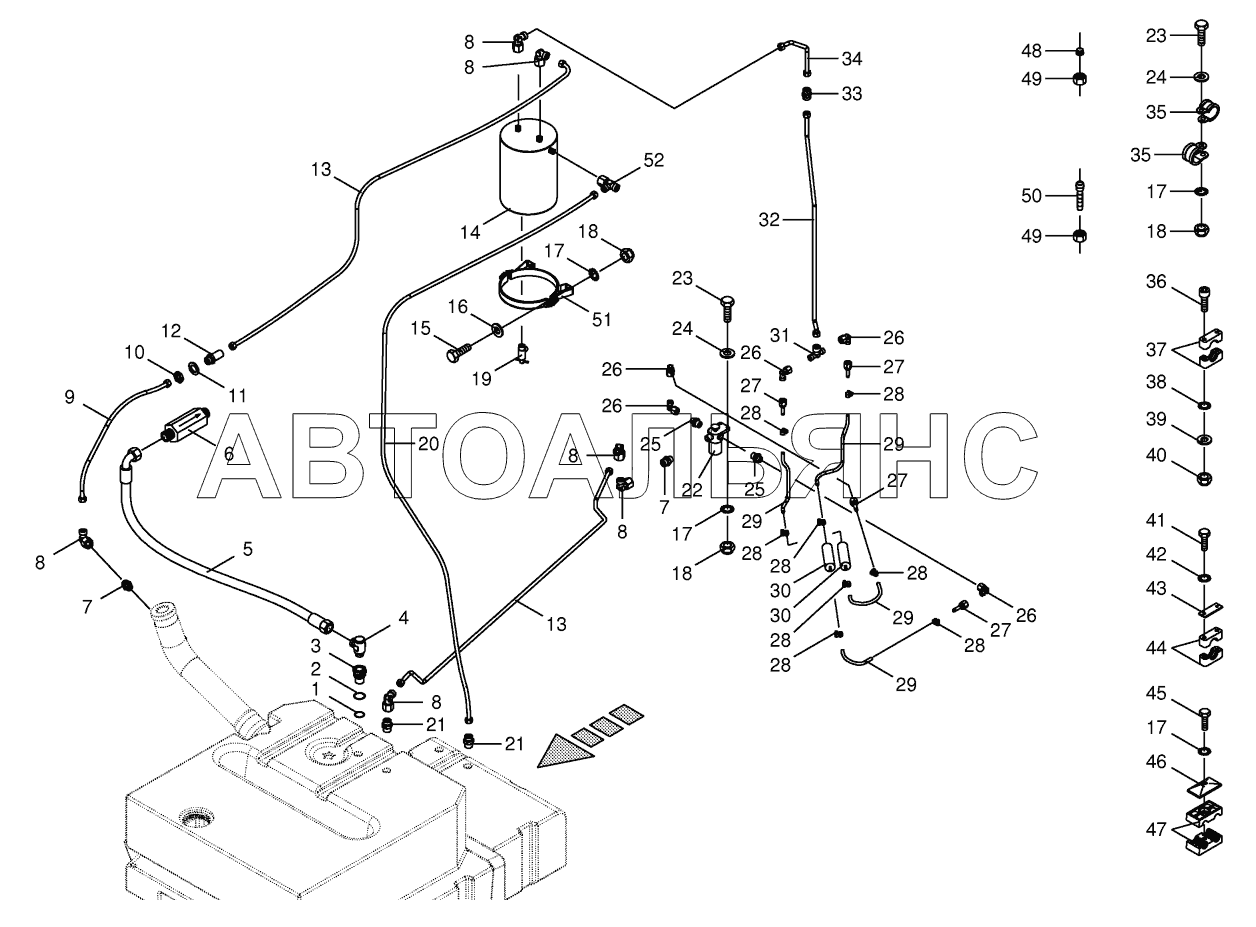

Diesel fuel pipe -Part I BIG-X-600. Каталог 2016г.

Diesel fuel tank BIG-X-600 Diesel fuel pipe -Part II BIG-X-600

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Filter

Заводской номер: 270055280 Количество на модель:
270055280
1

Номер детали на чертеже:

1

O-ring

Заводской номер: 009376340 Количество на модель:
009376340
2

Номер детали на чертеже:

2

O-ring

Заводской номер: 009375250 Количество на модель:
009375250
3

Номер детали на чертеже:

3

Connector

Заводской номер: 200219150 Количество на модель:
200219150
4

Номер детали на чертеже:

4

Hinged union

Заводской номер: 900001400 Количество на модель:
900001400
5

Номер детали на чертеже:

5

High pressure hose line

Заводской номер: 270012041 Количество на модель:
270012041
6

Номер детали на чертеже:

6

High pressure filter

Заводской номер: 009191700 Количество на модель:
009191700
7

Номер детали на чертеже:

7

Male connector

Заводской номер: 009210572 Количество на модель:
009210572
8

Номер детали на чертеже:

8

Angle lug

Заводской номер: 009210651 Количество на модель:
009210651
9

Номер детали на чертеже:

9

Fuel pipe

Заводской номер: 202235560 Количество на модель:
202235560
10

Номер детали на чертеже:

10

Hex nut-low form

Заводской номер: 009210741 Количество на модель:
009210741
11

Номер детали на чертеже:

11

Washer

Заводской номер: 009103690 Количество на модель:
009103690
12

Номер детали на чертеже:

12

Straight 2-way connector

Заводской номер: 009212500 Количество на модель:
009212500
13

Номер детали на чертеже:

13

Fuel pipe

Заводской номер: 200257491 Количество на модель:
200257491
14

Номер детали на чертеже:

14

Intermediate tank

Заводской номер: 270041190 Количество на модель:
270041190
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
16

Номер детали на чертеже:

16

Washer

Заводской номер: 009103660 Количество на модель:
009103660
17

Номер детали на чертеже:

17

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
18

Номер детали на чертеже:

18

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
19

Номер детали на чертеже:

19

Discharge drain

Заводской номер: 009193750 Количество на модель:
009193750
20

Номер детали на чертеже:

20

Fuel pipe

Заводской номер: 200257531 Количество на модель:
200257531
21

Номер детали на чертеже:

21

Male connector

Заводской номер: 009209111 Количество на модель:
009209111
22

Номер детали на чертеже:

22

Fuel hand priming pump

Заводской номер: 270042070 Количество на модель:
270042070
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
24

Номер детали на чертеже:

24

Washer

Заводской номер: 009104130 Количество на модель:
009104130
25

Номер детали на чертеже:

25

Male connector

Заводской номер: 270049780 Количество на модель:
270049780
26

Номер детали на чертеже:

26

Angle lug

Заводской номер: 270049830 Количество на модель:
270049830
27

Номер детали на чертеже:

27

Hose connector

Заводской номер: 270049840 Количество на модель:
270049840
28

Номер детали на чертеже:

28

Hose clamp

Заводской номер: 009240340 Количество на модель:
009240340
29

Номер детали на чертеже:

29

Low pressure hose-Id.-no.=1m

Заводской номер: 270049850 Количество на модель:
270049850
30

Номер детали на чертеже:

30

Fuel pump

Заводской номер: 270041200 Количество на модель:
270041200
31

Номер детали на чертеже:

31

T-reduction

Заводской номер: 270049810 Количество на модель:
270049810
32

Номер детали на чертеже:

32

Fuel pipe

Заводской номер: 200257511 Количество на модель:
200257511
33

Номер детали на чертеже:

33

Connector

Заводской номер: 009210531 Количество на модель:
009210531
34

Номер детали на чертеже:

34

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200268830 Количество на модель:
200268830
35

Номер детали на чертеже:

35

Tube clip w. rubber

Заводской номер: 009240550 Количество на модель:
009240550
36

Номер детали на чертеже:

36

Allen screw

Заводской номер: 009030502 Количество на модель:
009030502
37

Номер детали на чертеже:

37

Tube clamp-2 halves

Заводской номер: 270050850 Количество на модель:
270050850
38

Номер детали на чертеже:

38

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
39

Номер детали на чертеже:

39

Washer

Заводской номер: 009104111 Количество на модель:
009104111
40

Номер детали на чертеже:

40

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
41

Номер детали на чертеже:

41

Hex head bolt

Заводской номер: 009014590 Количество на модель:
009014590
42

Номер детали на чертеже:

42

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
43

Номер детали на чертеже:

43

Cover plate

Заводской номер: 009251211 Количество на модель:
009251211
44

Номер детали на чертеже:

44

Tube clamp-2 halves

Заводской номер: 009251640 Количество на модель:
009251640
45

Номер детали на чертеже:

45

Hex head bolt

Заводской номер: 009014230 Количество на модель:
009014230
45

Номер детали на чертеже:

45

Hex head bolt

Заводской номер: 009010491 Количество на модель:
009010491
46

Номер детали на чертеже:

46

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
47

Номер детали на чертеже:

47

Tube clamp-2 halves

Заводской номер: 009251080 Количество на модель:
009251080
48

Номер детали на чертеже:

48

Cutting ring

Заводской номер: 009210471 Количество на модель:
009210471
49

Номер детали на чертеже:

49

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
50

Номер детали на чертеже:

50

Steer nippel

Заводской номер: 270066850 Количество на модель:
270066850
51

Номер детали на чертеже:

51

Clamp

Заводской номер: 270076190 Количество на модель:
270076190
52

Номер детали на чертеже:

52

Adjustable L connection

Заводской номер: 009210750 Количество на модель:
009210750
