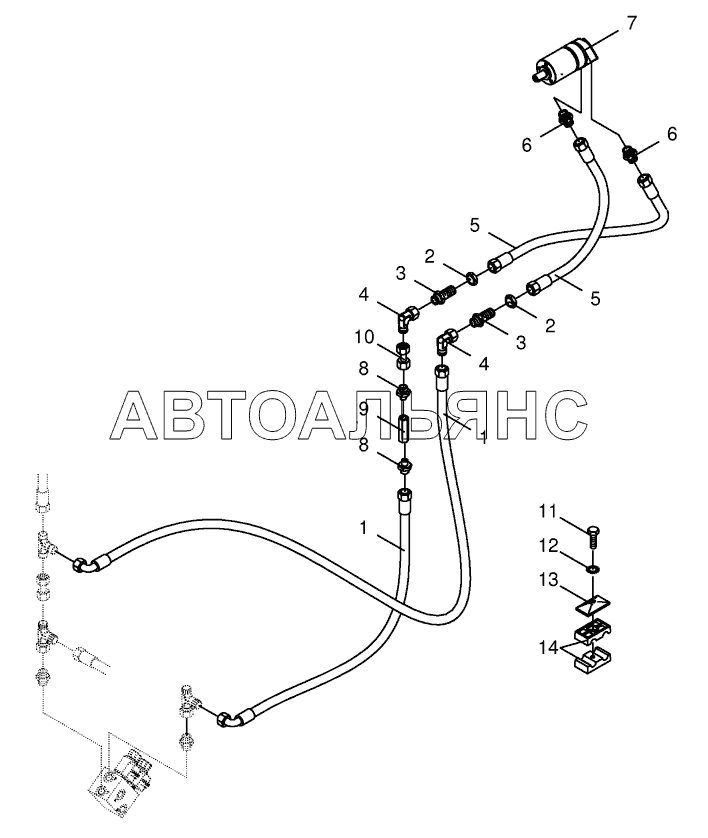

Hydraulics - sieve drive BIG-X-600. Каталог 2016г.

Charge pressure line - part 2 BIG-X-600 Hydraulics - front attachment / feed rollers BIG-X-600

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

High pressure hose line

Заводской номер: 009198650 Количество на модель:
009198650
2

Номер детали на чертеже:

2

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
3

Номер детали на чертеже:

3

Straight 2-way connector

Заводской номер: 009210871 Количество на модель:
009210871
4

Номер детали на чертеже:

4

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
5

Номер детали на чертеже:

5

High pressure hose line

Заводской номер: 009210161 Количество на модель:
009210161
6

Номер детали на чертеже:

6

Male connector

Заводской номер: 009199181 Количество на модель:
009199181
7

Номер детали на чертеже:

7

Hydraulic motor

Заводской номер: 009211950 Количество на модель:
009211950
8

Номер детали на чертеже:

8

Male connector

Заводской номер: 009196300 Количество на модель:
009196300
9

Номер детали на чертеже:

9

Flow control valve

Заводской номер: 270056880 Количество на модель:
270056880
10

Номер детали на чертеже:

10

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009002641 Количество на модель:
009002641
12

Номер детали на чертеже:

12

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
13

Номер детали на чертеже:

13

Cover plate

Заводской номер: 009251440 Количество на модель:
009251440
14

Номер детали на чертеже:

14

Pair of pipe clamps 20/20 M8 smooth

Заводской номер: 270108890 Количество на модель:
270108890
