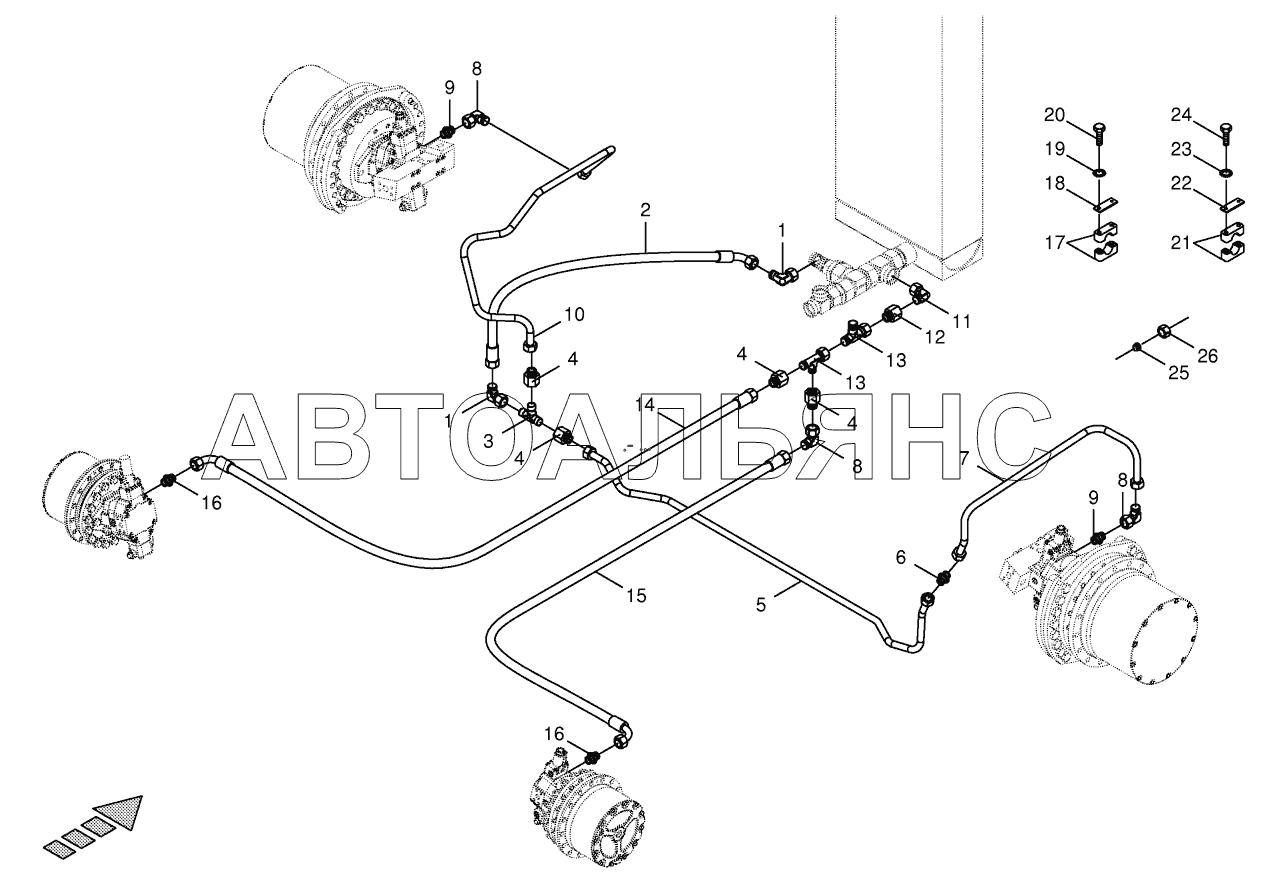

Return lines - traction drive BIG-X-600. Каталог 2016г.

Traction drive wheel engine -rear BIG-X-600 Oil leckage pipes / return lines BIG-X-600

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Angle lug

Заводской номер: 009208220 Количество на модель:
009208220
2

Номер детали на чертеже:

2

High pressure hose line

Заводской номер: 270079510 Количество на модель:
270079510
3

Номер детали на чертеже:

3

T-connector

Заводской номер: 009199080 Количество на модель:
009199080
4

Номер детали на чертеже:

4

Reducer fitting

Заводской номер: 009196590 Количество на модель:
009196590
5

Номер детали на чертеже:

5

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 200282360 Количество на модель:
200282360
6

Номер детали на чертеже:

6

Connector

Заводской номер: 009211700 Количество на модель:
009211700
7

Номер детали на чертеже:

7

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 200281750 Количество на модель:
200281750
8

Номер детали на чертеже:

8

Angle lug

Заводской номер: 009211730 Количество на модель:
009211730
9

Номер детали на чертеже:

9

Male connector

Заводской номер: 009211741 Количество на модель:
009211741
10

Номер детали на чертеже:

10

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 200281760 Количество на модель:
200281760
11

Номер детали на чертеже:

11

Angle lug

Заводской номер: 270041990 Количество на модель:
270041990
12

Номер детали на чертеже:

12

Reducer fitting

Заводской номер: 009199250 Количество на модель:
009199250
13

Номер детали на чертеже:

13

Adjustable L connection

Заводской номер: 009208270 Количество на модель:
009208270
14

Номер детали на чертеже:

14

High pressure hose line

Заводской номер: 270079480 Количество на модель:
270079480
15

Номер детали на чертеже:

15

High pressure hose line

Заводской номер: 270059800 Количество на модель:
270059800
16

Номер детали на чертеже:

16

Male connector M22х1,5 E L 18 ZLO L=75mm

Заводской номер: 900022240 Количество на модель:
900022240
17

Номер детали на чертеже:

17

Tube clamp-2 halves

Заводской номер: 009251021 Количество на модель:
009251021
18

Номер детали на чертеже:

18

Cover plate

Заводской номер: 009251450 Количество на модель:
009251450
19

Номер детали на чертеже:

19

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 900004770 Количество на модель:
900004770
21

Номер детали на чертеже:

21

Tube clamp-2 halves

Заводской номер: 270040820 Количество на модель:
270040820
22

Номер детали на чертеже:

22

Cover plate

Заводской номер: 009251251 Количество на модель:
009251251
23

Номер детали на чертеже:

23

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
24

Номер детали на чертеже:

24

Heх head bolt

Заводской номер: 009004240 Количество на модель:
009004240
25

Номер детали на чертеже:

25

Cutting ring

Заводской номер: 009211831 Количество на модель:
009211831
26

Номер детали на чертеже:

26

Nozzle disc cap

Заводской номер: 009211820 Количество на модель:
009211820
