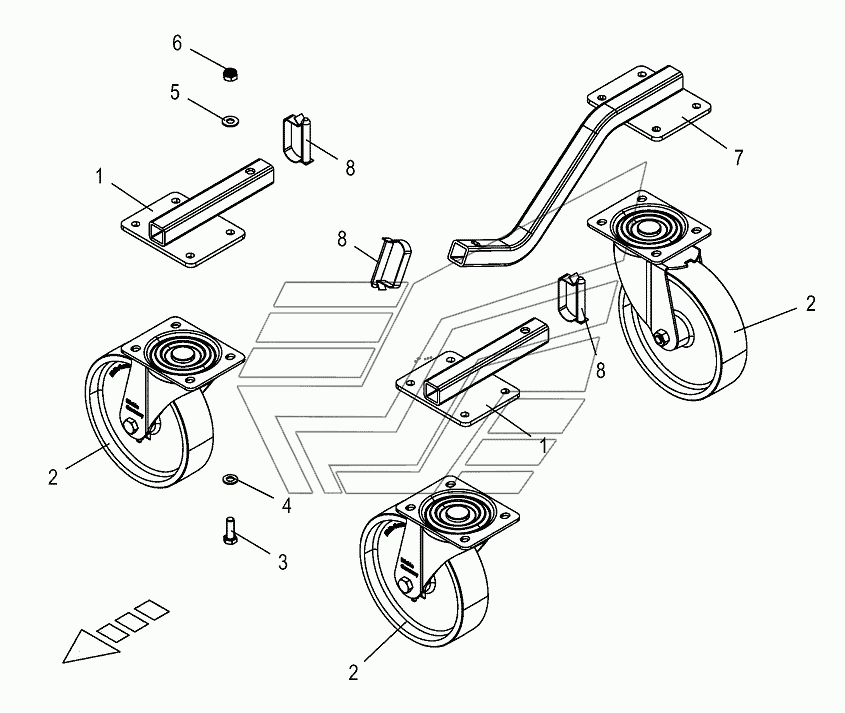

Mounting aid corn conditioner 847800 - 905000 BIG-X-480. Каталог 2016г.

Roller back BIG-X-480 Mounting aid corn conditioner 905001 - 932000 BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Wheel holder front

Заводской номер: 202276311 Количество на модель: 2
202276311
2
2

Номер детали на чертеже:

2

Roller

Заводской номер: 002215901 Количество на модель: 3
002215901
3
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
4

Номер детали на чертеже:

4

Washer

Заводской номер: 009104140 Количество на модель:
009104140
5

Номер детали на чертеже:

5

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
6

Номер детали на чертеже:

6

Locknut

Заводской номер: 009087580 Количество на модель: 1
009087580
1
7

Номер детали на чертеже:

7

Wheel holder rear

Заводской номер: 202276281 Количество на модель: 3
202276281
3
8

Номер детали на чертеже:

8

Spring stick bolt

Заводской номер: 009170130 Количество на модель:
009170130
