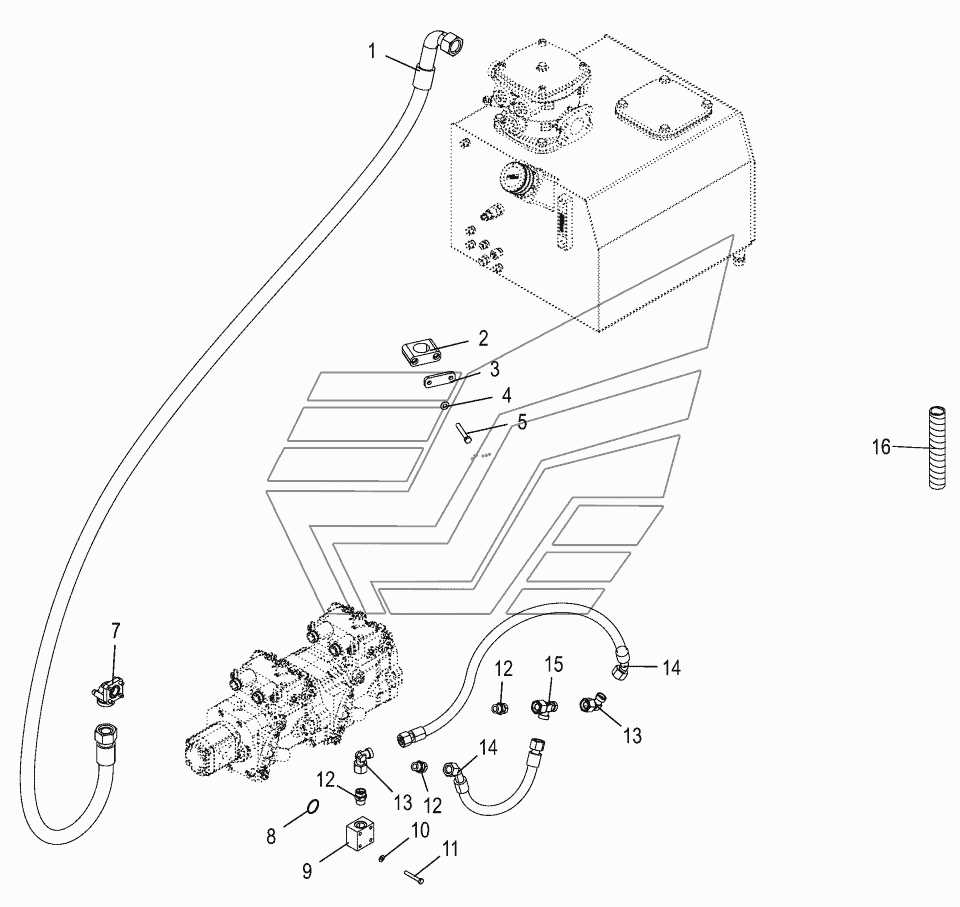

Suction lines / charge pressure lines BIG-X-480. Каталог 2016г.

Variable disqlacement pump BIG-X-480 Suction lines / charge pressure lines BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Allen screw

Заводской номер: 009016700 Количество на модель:
009016700

Номер детали на чертеже:

Allen screw

Заводской номер: 009030771 Количество на модель:
009030771

Номер детали на чертеже:

Detent edged washer

Заводской номер: 009099030 Количество на модель:
009099030

Номер детали на чертеже:

O-ring

Заводской номер: 270009880 Количество на модель: 1
270009880
1
1

Номер детали на чертеже:

1

Hydraulic hose

Заводской номер: 270161810 Количество на модель: 1
270161810
1
2

Номер детали на чертеже:

2

Pipe clamp

Заводской номер: 270128140 Количество на модель: 2
270128140
2
3

Номер детали на чертеже:

3

Cover plate

Заводской номер: 009251251 Количество на модель: 2
009251251
2
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009002871 Количество на модель:
009002871
7

Номер детали на чертеже:

7

Flange connection

Заводской номер: 009197580 Количество на модель: 1
009197580
1
8

Номер детали на чертеже:

8

O-ring

Заводской номер: 009375050 Количество на модель: 1
009375050
1
9

Номер детали на чертеже:

9

Connecting flange

Заводской номер: 002286601 Количество на модель: 1
002286601
1
10

Номер детали на чертеже:

10

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009010461 Количество на модель:
009010461
12

Номер детали на чертеже:

12

Male connector

Заводской номер: 009211741 Количество на модель: 3
009211741
3
13

Номер детали на чертеже:

13

Angle lug

Заводской номер: 009211730 Количество на модель: 2
009211730
2
14

Номер детали на чертеже:

14

Hyd. hose

Заводской номер: 270124250 Количество на модель: 2
270124250
2
15

Номер детали на чертеже:

15

Adjustable L connection

Заводской номер: 009212380 Количество на модель: 1
009212380
1
16

Номер детали на чертеже:

16

Spiral strip-Id.-no.=1m

Заводской номер: 270045720 Количество на модель:
270045720
Variable disqlacement pump BIG-X-480 Suction lines / charge pressure lines BIG-X-480
