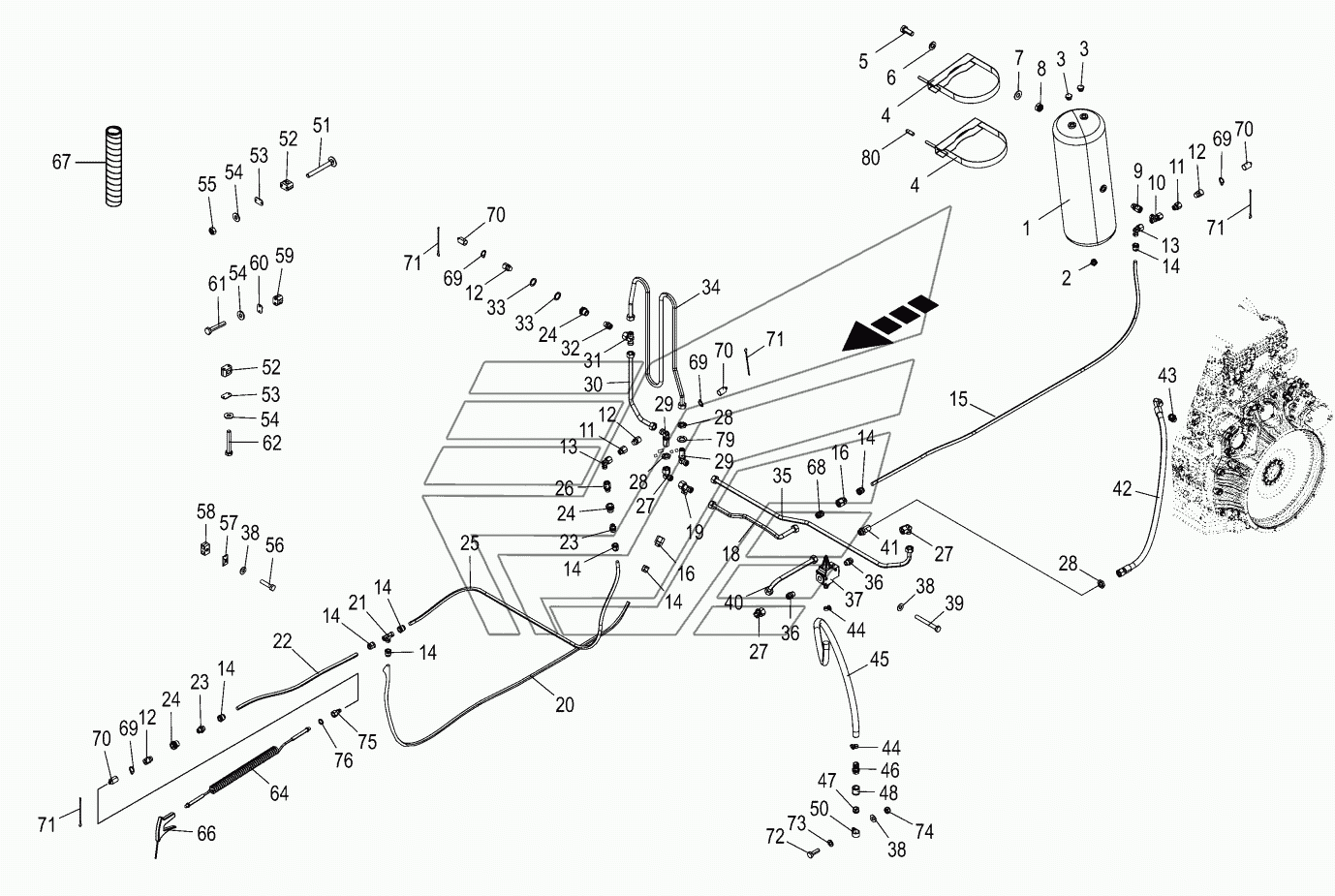

Compressed air system BIG-X-480. Каталог 2017г.

Mounting parts - engine BIG-X-480 Water compensation BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Thrust ring

Заводской номер: 009450880 Количество на модель: 1
009450880
1

Номер детали на чертеже:

O-ring

Заводской номер: 009450890 Количество на модель: 1
009450890
1
1

Номер детали на чертеже:

1

Air pressure container

Заводской номер: 009450650 Количество на модель: 1
009450650
1
2

Номер детали на чертеже:

2

Drain valve

Заводской номер: 009450671 Количество на модель: 1
009450671
1
3

Номер детали на чертеже:

3

Hollow screw

Заводской номер: 009454880 Количество на модель: 1
009454880
1
4

Номер детали на чертеже:

4

Tension band

Заводской номер: 009450661 Количество на модель: 2
009450661
2
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
6

Номер детали на чертеже:

6

Washer

Заводской номер: 009104140 Количество на модель:
009104140
7

Номер детали на чертеже:

7

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
9

Номер детали на чертеже:

9

Male connector

Заводской номер: 009193540 Количество на модель: 1
009193540
1
10

Номер детали на чертеже:

10

Adjustable L connection

Заводской номер: 009210750 Количество на модель: 1
009210750
1
11

Номер детали на чертеже:

11

Screw-on connection

Заводской номер: 900024720 Количество на модель: 2
900024720
2
12

Номер детали на чертеже:

12

Clutch w. external screw threa

Заводской номер: 270040290 Количество на модель: 4
270040290
4
13

Номер детали на чертеже:

13

Angle lug

Заводской номер: 009210651 Количество на модель: 2
009210651
2
14

Номер детали на чертеже:

14

Snap-on connection

Заводской номер: 009454870 Количество на модель: 8
009454870
8
15

Номер детали на чертеже:

15

Plastic tube

Заводской номер: 202267651 Количество на модель: 1
202267651
1
16

Номер детали на чертеже:

16

Reducer fitting

Заводской номер: 009211840 Количество на модель: 2
009211840
2
18

Номер детали на чертеже:

18

Compress. air line

Заводской номер: 202267981 Количество на модель: 1
202267981
1
19

Номер детали на чертеже:

19

Adjustable L connection

Заводской номер: 009212380 Количество на модель: 1
009212380
1
20

Номер детали на чертеже:

20

Plastic tube

Заводской номер: 202267661 Количество на модель: 1
202267661
1
21

Номер детали на чертеже:

21

T-connector

Заводской номер: 009210731 Количество на модель: 1
009210731
1
22

Номер детали на чертеже:

22

Plastic tube

Заводской номер: 202267681 Количество на модель: 1
202267681
1
23

Номер детали на чертеже:

23

Male connector

Заводской номер: 009210622 Количество на модель: 2
009210622
2
24

Номер детали на чертеже:

24

Sleeve bulkhead

Заводской номер: 900005430 Количество на модель: 3
900005430
3
25

Номер детали на чертеже:

25

Plastic tube

Заводской номер: 202267671 Количество на модель: 1
202267671
1
26

Номер детали на чертеже:

26

Straight screw-in connection

Заводской номер: 009193200 Количество на модель: 1
009193200
1
27

Номер детали на чертеже:

27

Angle lug

Заводской номер: 009211730 Количество на модель: 3
009211730
3
28

Номер детали на чертеже:

28

Hex nut-low form

Заводской номер: 009210951 Количество на модель:
009210951
29

Номер детали на чертеже:

29

Connector

Заводской номер: 009211191 Количество на модель: 2
009211191
2
30

Номер детали на чертеже:

30

Compressed air line

Заводской номер: 202267970 Количество на модель: 1
202267970
1
31

Номер детали на чертеже:

31

T connector

Заводской номер: 900000320 Количество на модель: 1
900000320
1
32

Номер детали на чертеже:

32

Male connector

Заводской номер: 009211792 Количество на модель: 1
009211792
1
33

Номер детали на чертеже:

33

Supporting disc

Заводской номер: 009107190 Количество на модель:
009107190
34

Номер детали на чертеже:

34

Compressed air line

Заводской номер: 202267960 Количество на модель: 1
202267960
1
35

Номер детали на чертеже:

35

Compress.air line

Заводской номер: 202267950 Количество на модель: 1
202267950
1
36

Номер детали на чертеже:

36

Male connector

Заводской номер: 009211741 Количество на модель: 2
009211741
2
37

Номер детали на чертеже:

37

Pressure governor

Заводской номер: 009454311 Количество на модель: 1
009454311
1
38

Номер детали на чертеже:

38

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
39

Номер детали на чертеже:

39

Hex head bolt

Заводской номер: 009010491 Количество на модель:
009010491
40

Номер детали на чертеже:

40

Compressed air line

Заводской номер: 202267940 Количество на модель: 1
202267940
1
41

Номер детали на чертеже:

41

Straight 2-way connector

Заводской номер: 009212510 Количество на модель: 1
009212510
1
42

Номер детали на чертеже:

42

Teflon hose

Заводской номер: 900026020 Количество на модель: 1
900026020
1
43

Номер детали на чертеже:

43

Screw-in support

Заводской номер: 900025140 Количество на модель: 1
900025140
1
44

Номер детали на чертеже:

44

Tube clip

Заводской номер: 009240490 Количество на модель: 2
009240490
2
45

Номер детали на чертеже:

45

Hose

Заводской номер: 202267640 Количество на модель: 1
202267640
1
46

Номер детали на чертеже:

46

Hose connector

Заводской номер: 270065870 Количество на модель: 1
270065870
1
47

Номер детали на чертеже:

47

Silencer

Заводской номер: 270065880 Количество на модель: 1
270065880
1
48

Номер детали на чертеже:

48

Passage sleeve

Заводской номер: 270065890 Количество на модель: 1
270065890
1
50

Номер детали на чертеже:

50

Tube clip w. rubber

Заводской номер: 900004190 Количество на модель: 1
900004190
1
51

Номер детали на чертеже:

51

Coach screw square

Заводской номер: 900032280 Количество на модель:
900032280
52

Номер детали на чертеже:

52

Tube clamp -2 halves

Заводской номер: 270059030 Количество на модель: 4
270059030
4
53

Номер детали на чертеже:

53

Cover plate

Заводской номер: 009251450 Количество на модель: 4
009251450
4
54

Номер детали на чертеже:

54

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
55

Номер детали на чертеже:

55

Hex nut

Заводской номер: 009082080 Количество на модель:
009082080
56

Номер детали на чертеже:

56

Hex head bolt

Заводской номер: 009010421 Количество на модель:
009010421
57

Номер детали на чертеже:

57

Cover plate

Заводской номер: 009251340 Количество на модель: 7
009251340
7
58

Номер детали на чертеже:

58

Tube clamp-2 halves

Заводской номер: 009251600 Количество на модель: 7
009251600
7
59

Номер детали на чертеже:

59

Tube clamp-2 halves

Заводской номер: 270050850 Количество на модель: 3
270050850
3
60

Номер детали на чертеже:

60

Cover plate

Заводской номер: 270051420 Количество на модель: 3
270051420
3
61

Номер детали на чертеже:

61

Нeх head bolt

Заводской номер: 009002422 Количество на модель:
009002422
62

Номер детали на чертеже:

62

Hex head bolt

Заводской номер: 009014100 Количество на модель:
009014100
64

Номер детали на чертеже:

64

Spiral hose

Заводской номер: 009402151 Количество на модель: 1
009402151
1
66

Номер детали на чертеже:

66

Blow-out gun

Заводской номер: 009402670 Количество на модель: 1
009402670
1
67

Номер детали на чертеже:

67

Spiral strip-Id.-no.=1m

Заводской номер: 270045720 Количество на модель:
270045720
68

Номер детали на чертеже:

68

Connector

Заводской номер: 009211700 Количество на модель: 1
009211700
1
69

Номер детали на чертеже:

69

Strap

Заводской номер: 202290120 Количество на модель: 4
202290120
4
70

Номер детали на чертеже:

70

Dust protection cap KD dust

Заводской номер: 270151960 Количество на модель: 4
270151960
4
71

Номер детали на чертеже:

71

Chain

Заводской номер: 009226230 Количество на модель: 4
009226230
4
72

Номер детали на чертеже:

72

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
73

Номер детали на чертеже:

73

Washer

Заводской номер: 009104130 Количество на модель:
009104130
74

Номер детали на чертеже:

74

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
75

Номер детали на чертеже:

75

Nipple

Заводской номер: 270151830 Количество на модель: 1
270151830
1
76

Номер детали на чертеже:

76

Seal ring

Заводской номер: 900028260 Количество на модель: 1
900028260
1
79

Номер детали на чертеже:

79

Washer

Заводской номер: 009105141 Количество на модель:
009105141
80

Номер детали на чертеже:

80

Protective cap

Заводской номер: 270158000 Количество на модель: 2
270158000
2
