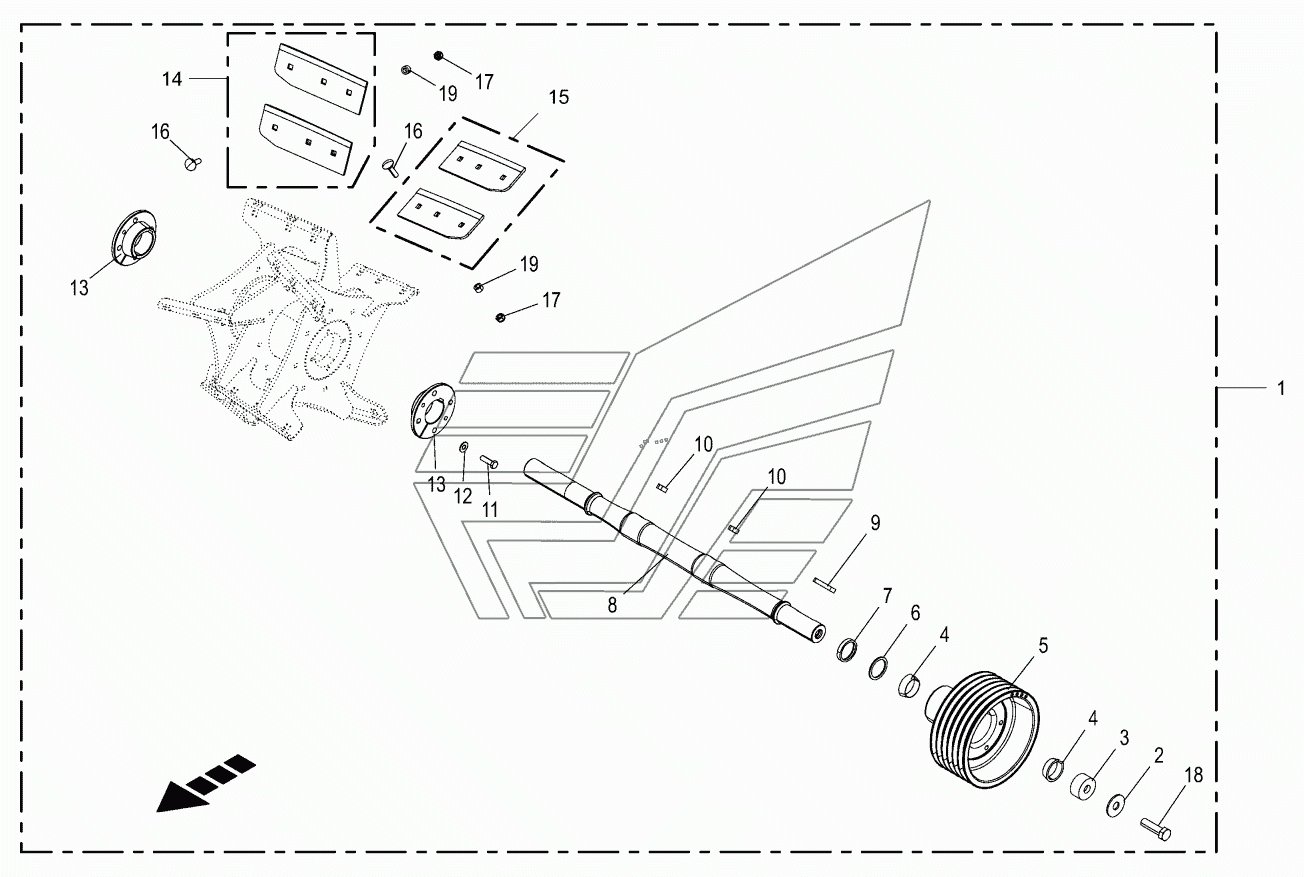

Rotor BIG-X-480. Каталог 2017г.

Rotor BIG-X-480 Discharge accelerator housinge BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Hex head bolt-left-hand thread

Заводской номер: 009003520 Количество на модель:
009003520
1

Номер детали на чертеже:

1

Rotor with pulley HD balanced assem

Заводской номер: 204247710 Количество на модель:
204247710
2

Номер детали на чертеже:

2

Washer

Заводской номер: 009103310 Количество на модель:
009103310
3

Номер детали на чертеже:

3

Cap

Заводской номер: 200286541 Количество на модель:
200286541
4

Номер детали на чертеже:

4

Clamping ring

Заводской номер: 200286551 Количество на модель:
200286551
5

Номер детали на чертеже:

5

Belt pulley

Заводской номер: 202225612 Количество на модель:
202225612
6

Номер детали на чертеже:

6

Supporting disc

Заводской номер: 009107353 Количество на модель:
009107353
7

Номер детали на чертеже:

7

Thrust ring

Заводской номер: 200286561 Количество на модель:
200286561
8

Номер детали на чертеже:

8

Shaft

Заводской номер: 200285663 Количество на модель:
200285663
9

Номер детали на чертеже:

9

Fit-in key

Заводской номер: 009150220 Количество на модель:
009150220
10

Номер детали на чертеже:

10

Fit-in key

Заводской номер: 900018610 Количество на модель:
900018610
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
12

Номер детали на чертеже:

12

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
13

Номер детали на чертеже:

13

Clamping ring inside

Заводской номер: 200285641 Количество на модель:
200285641
14

Номер детали на чертеже:

14

Two discharge scoop straight coated

Заводской номер: 204248600 Количество на модель:
204248600
15

Номер детали на чертеже:

15

Two discharge scoop straight coated

Заводской номер: 204248610 Количество на модель:
204248610
16

Номер детали на чертеже:

16

Coach bolt

Заводской номер: 009047791 Количество на модель:
009047791
17

Номер детали на чертеже:

17

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009021080 Количество на модель:
009021080
19

Номер детали на чертеже:

19

Bushing

Заводской номер: 002276802 Количество на модель:
002276802
Rotor BIG-X-480 Discharge accelerator housinge BIG-X-480
