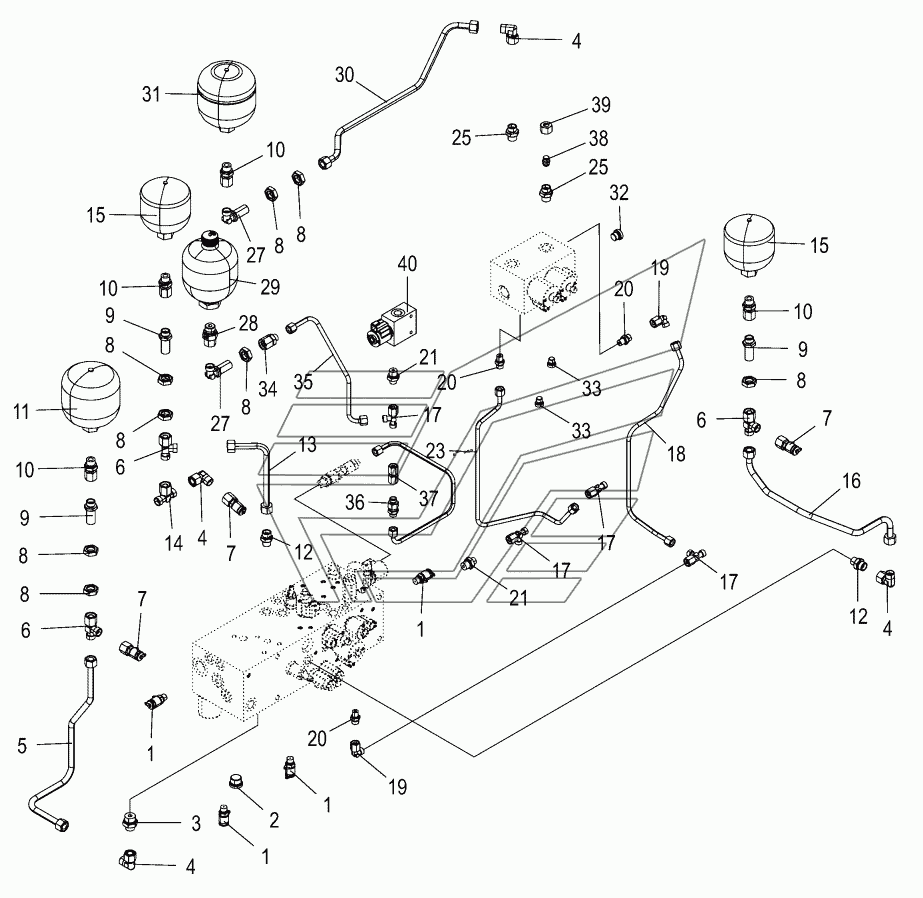

Hydraulic panel / pressure accumulator BIG-X-480. Каталог 2016г.

Hydraulics - control bloc BIG-X-480 Hydraulics - pressure lines / pump BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Coil

Заводской номер: 270129170 Количество на модель: 1
270129170
1

Номер детали на чертеже:

Gasket set

Заводской номер: 270131390 Количество на модель: 1
270131390
1

Номер детали на чертеже:

Directional valve

Заводской номер: 270131380 Количество на модель: 1
270131380
1
1

Номер детали на чертеже:

1

Connector f.mini-test equipm.

Заводской номер: 009208720 Количество на модель: 4
009208720
4
2

Номер детали на чертеже:

2

Screw plug

Заводской номер: 900014640 Количество на модель: 1
900014640
1
3

Номер детали на чертеже:

3

Male connector

Заводской номер: 009197851 Количество на модель: 1
009197851
1
4

Номер детали на чертеже:

4

Angle lug

Заводской номер: 009210671 Количество на модель: 4
009210671
4
5

Номер детали на чертеже:

5

Hydraulic line

Заводской номер: 202227402 Количество на модель: 1
202227402
1
6

Номер детали на чертеже:

6

Adjustable L connection

Заводской номер: 009210791 Количество на модель: 3
009210791
3
7

Номер детали на чертеже:

7

Connector f.mini-test equipm.

Заводской номер: 009208680 Количество на модель: 3
009208680
3
8

Номер детали на чертеже:

8

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
9

Номер детали на чертеже:

9

Straight 2-way connector

Заводской номер: 009210871 Количество на модель: 3
009210871
3
10

Номер детали на чертеже:

10

Male connector

Заводской номер: 009210931 Количество на модель: 4
009210931
4
11

Номер детали на чертеже:

11

Hydraulic-reservoir

Заводской номер: 009199970 Количество на модель: 1
009199970
1
12

Номер детали на чертеже:

12

Male connector

Заводской номер: 009210602 Количество на модель: 2
009210602
2
13

Номер детали на чертеже:

13

Hyd. line

Заводской номер: 202227381 Количество на модель: 1
202227381
1
14

Номер детали на чертеже:

14

T-connector

Заводской номер: 009210771 Количество на модель: 1
009210771
1
15

Номер детали на чертеже:

15

Hydraulic-reservoir

Заводской номер: 009211500 Количество на модель: 2
009211500
2
16

Номер детали на чертеже:

16

Hydraulic line

Заводской номер: 202227362 Количество на модель: 1
202227362
1
17

Номер детали на чертеже:

17

Adjustable L connection

Заводской номер: 009199670 Количество на модель: 4
009199670
4
18

Номер детали на чертеже:

18

Hyd. line

Заводской номер: 204207990 Количество на модель: 1
204207990
1
19

Номер детали на чертеже:

19

Angle lug

Заводской номер: 009199650 Количество на модель: 2
009199650
2
20

Номер детали на чертеже:

20

Мale connector

Заводской номер: 900015500 Количество на модель: 3
900015500
3
21

Номер детали на чертеже:

21

Double-ended union

Заводской номер: 900020800 Количество на модель: 2
900020800
2
23

Номер детали на чертеже:

23

Hyd. line

Заводской номер: 204203450 Количество на модель: 1
204203450
1
25

Номер детали на чертеже:

25

Male connector

Заводской номер: 009209011 Количество на модель: 2
009209011
2
27

Номер детали на чертеже:

27

Connector

Заводской номер: 009210891 Количество на модель: 2
009210891
2
28

Номер детали на чертеже:

28

Screw-in support

Заводской номер: 900027970 Количество на модель: 1
900027970
1
29

Номер детали на чертеже:

29

Hydraulic-reservoir

Заводской номер: 009193460 Количество на модель: 1
009193460
1
30

Номер детали на чертеже:

30

Hyd. line

Заводской номер: 204207960 Количество на модель: 1
204207960
1
31

Номер детали на чертеже:

31

Pressure accumulator

Заводской номер: 009196070 Количество на модель: 1
009196070
1
32

Номер детали на чертеже:

32

Locking screw hexag socket

Заводской номер: 900028100 Количество на модель: 1
900028100
1
33

Номер детали на чертеже:

33

Locking screw hexag. bush.

Заводской номер: 900029400 Количество на модель: 2
900029400
2
34

Номер детали на чертеже:

34

Reducer fitting

Заводской номер: 009199700 Количество на модель: 1
009199700
1
35

Номер детали на чертеже:

35

Hydraulic line

Заводской номер: 204220040 Количество на модель: 1
204220040
1
36

Номер детали на чертеже:

36

Non-return valve 1 bar row L 8

Заводской номер: 900023300 Количество на модель: 1
900023300
1
37

Номер детали на чертеже:

37

Double nipple

Заводской номер: 270029290 Количество на модель: 1
270029290
1
38

Номер детали на чертеже:

38

Locking cone w. O-ring

Заводской номер: 009193000 Количество на модель: 1
009193000
1
39

Номер детали на чертеже:

39

Nozzle disc cap

Заводской номер: 009212060 Количество на модель: 1
009212060
1
40

Номер детали на чертеже:

40

Directional valve

Заводской номер: 270119670 Количество на модель: 1
270119670
1
