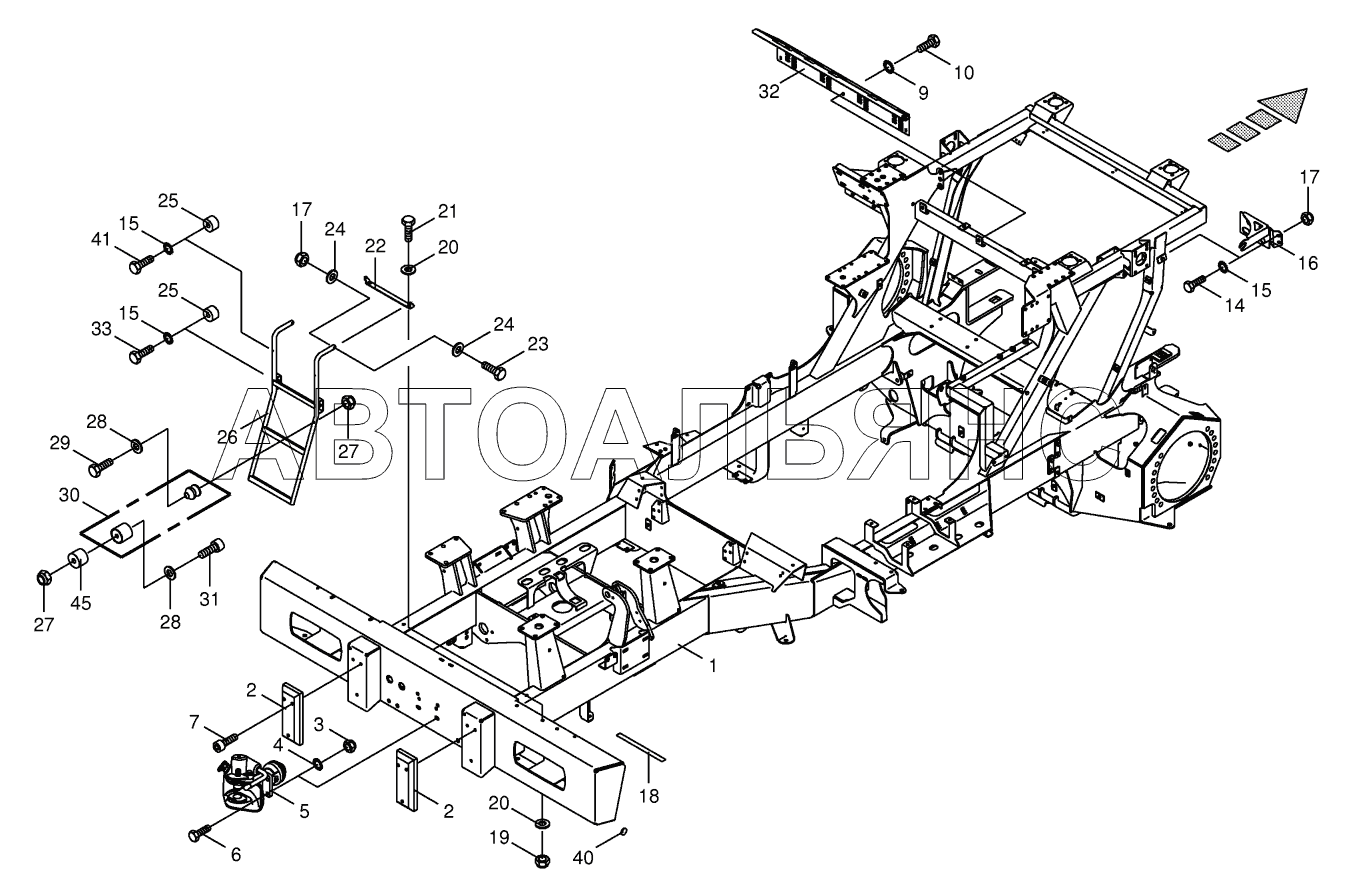

Frame / trailer hitch / ascending ladder BiG X 500. Каталог 2018г.

Control box / controls eletronic BiG X 500 Tank protection BiG X 500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Main frame

Заводской номер: 00 214 250 1 Количество на модель: x
00 214 250 1
x
2

Номер детали на чертеже:

2

Rubber pad

Заводской номер: 00 924 229 0 Количество на модель: x
00 924 229 0
x
3

Номер детали на чертеже:

3

Locknut

Заводской номер: 00 908 719 0 Количество на модель: x
00 908 719 0
x
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 00 909 912 1 Количество на модель: x
00 909 912 1
x
5

Номер детали на чертеже:

5

Trailer hitch

Заводской номер: 27 006 643 0 Количество на модель: x
27 006 643 0
x
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 00 900 678 0 Количество на модель: x
00 900 678 0
x
7

Номер детали на чертеже:

7

Allen screw

Заводской номер: 00 903 145 2 Количество на модель: x
00 903 145 2
x
9

Номер детали на чертеже:

9

Detent edged washer

Заводской номер: 00 909 908 1 Количество на модель: x
00 909 908 1
x
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 00 900 612 0 Количество на модель: x
00 900 612 0
x
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 00 900 636 0 Количество на модель: x
00 900 636 0
x
15

Номер детали на чертеже:

15

Detent edged washer

Заводской номер: 00 909 909 1 Количество на модель: x
00 909 909 1
x
16

Номер детали на чертеже:

16

Clutch support

Заводской номер: 20 024 726 0 Количество на модель: x
20 024 726 0
x
17

Номер детали на чертеже:

17

Locknut

Заводской номер: 00 908 758 0 Количество на модель: x
00 908 758 0
x
18

Номер детали на чертеже:

18

Locking tab

Заводской номер: 00 939 404 1 Количество на модель: x
00 939 404 1
x
19

Номер детали на чертеже:

19

Locknut

Заводской номер: 00 908 701 0 Количество на модель: x
00 908 701 0
x
20

Номер детали на чертеже:

20

Washer

Заводской номер: 00 910 609 0 Количество на модель: x
00 910 609 0
x
21

Номер детали на чертеже:

21

Hex head bolt

Заводской номер: 00 900 657 0 Количество на модель: x
00 900 657 0
x
22

Номер детали на чертеже:

22

Hinged bracket

Заводской номер: 00 217 871 1 Количество на модель: x
00 217 871 1
x
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 00 901 434 0 Количество на модель: x
00 901 434 0
x
24

Номер детали на чертеже:

24

Washer

Заводской номер: 00 910 414 0 Количество на модель: x
00 910 414 0
x
25

Номер детали на чертеже:

25

Rubber pad

Заводской номер: 27 001 528 0 Количество на модель: x
27 001 528 0
x
26

Номер детали на чертеже:

26

Ladder -back

Заводской номер: 20 023 387 1 Количество на модель: x
20 023 387 1
x
27

Номер детали на чертеже:

27

Locknut

Заводской номер: 00 908 704 1 Количество на модель: x
00 908 704 1
x
28

Номер детали на чертеже:

28

Washer

Заводской номер: 00 910 411 1 Количество на модель: x
00 910 411 1
x
29

Номер детали на чертеже:

29

Hex head bolt

Заводской номер: 00 901 412 1 Количество на модель: x
00 901 412 1
x
30

Номер детали на чертеже:

30

Clamp and buffer

Заводской номер: 00 250 831 1 Количество на модель: x
00 250 831 1
x
31

Номер детали на чертеже:

31

Allen screw

Заводской номер: 00 903 017 1 Количество на модель: x
00 903 017 1
x
32

Номер детали на чертеже:

32

Intermediate housing

Заводской номер: 00 360 098 2 Количество на модель: x
00 360 098 2
x
33

Номер детали на чертеже:

33

Hex head bolt

Заводской номер: 00 900 632 0 Количество на модель: x
00 900 632 0
x
40

Номер детали на чертеже:

40

Housing foot

Заводской номер: 00 938 860 0 Количество на модель: x
00 938 860 0
x
41

Номер детали на чертеже:

41

Hex head bolt

Заводской номер: 00 900 638 0 Количество на модель: x
00 900 638 0
x
45

Номер детали на чертеже:

45

Pin

Заводской номер: 00 286 446 0 Количество на модель: x
00 286 446 0
x
