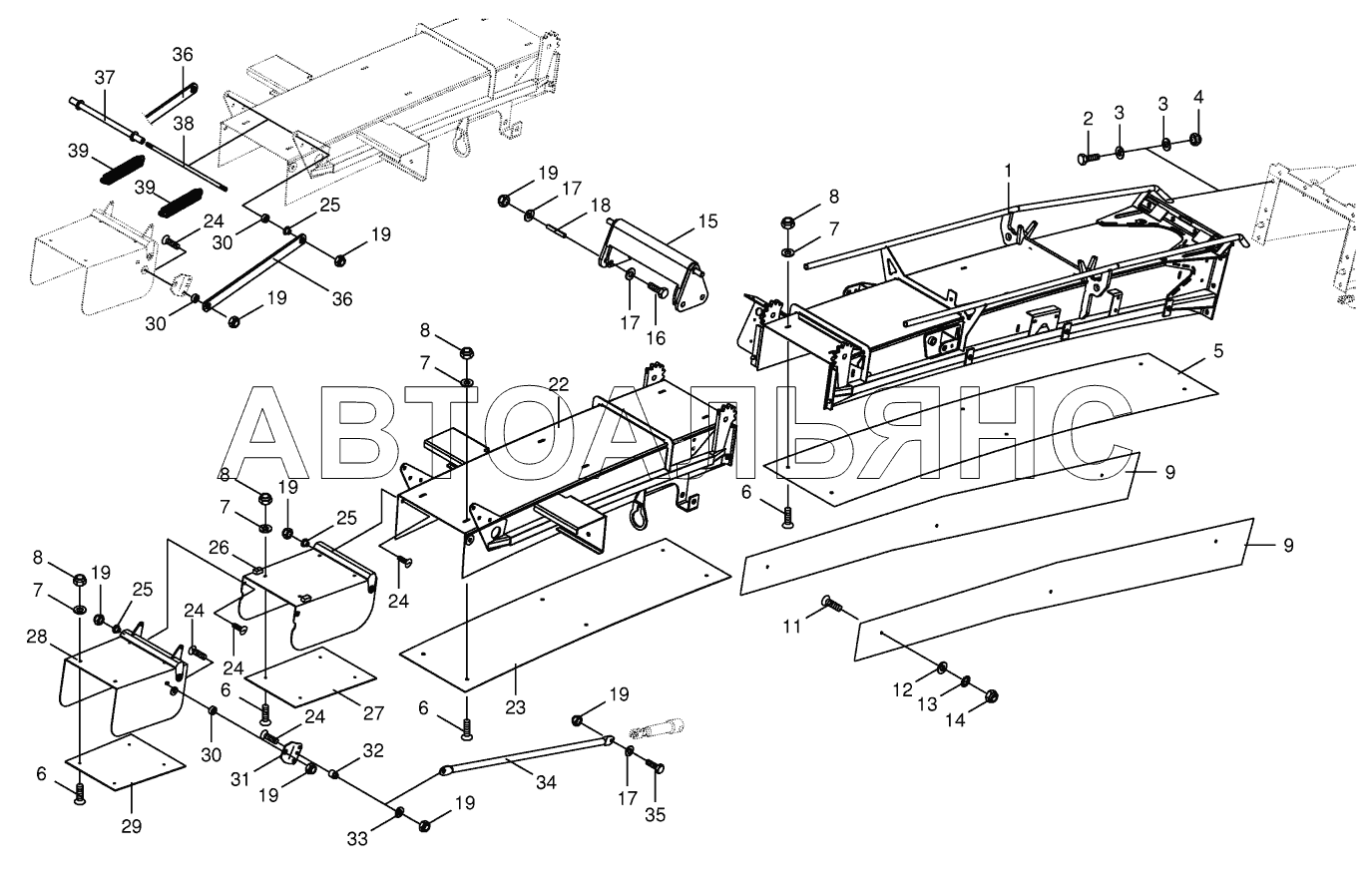

Discharge chute extension 14-row BiG X 500. Каталог 2018г.

Upper discharge chute - mounting parts BiG X 500 Upper discharge chute - mounting parts 14-row BiG X 500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Extension 14-rows, front

Заводской номер: 20 023 549 3 Количество на модель: x
20 023 549 3
x
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 00 900 226 0 Количество на модель: x
00 900 226 0
x
3

Номер детали на чертеже:

3

Washer

Заводской номер: 00 910 506 1 Количество на модель: x
00 910 506 1
x
4

Номер детали на чертеже:

4

Locknut

Заводской номер: 00 908 701 0 Количество на модель: x
00 908 701 0
x
5

Номер детали на чертеже:

5

Wearing plate -front top

Заводской номер: 20 023 552 1 Количество на модель: x
20 023 552 1
x
6

Номер детали на чертеже:

6

Countersunkscrew

Заводской номер: 00 904 005 1 Количество на модель: x
00 904 005 1
x
7

Номер детали на чертеже:

7

Washer

Заводской номер: 00 910 351 1 Количество на модель: x
00 910 351 1
x
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 00 908 704 1 Количество на модель: x
00 908 704 1
x
9

Номер детали на чертеже:

9

Wearing plate -front

Заводской номер: 20 023 553 2 Количество на модель: x
20 023 553 2
x
11

Номер детали на чертеже:

11

Coach bolt

Заводской номер: 00 905 231 1 Количество на модель: x
00 905 231 1
x
11

Номер детали на чертеже:

11

Coach bolt

Заводской номер: 00 905 230 1 Количество на модель: x
00 905 230 1
x
12

Номер детали на чертеже:

12

Washer

Заводской номер: 00 910 603 0 Количество на модель: x
00 910 603 0
x
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 00 909 908 1 Количество на модель: x
00 909 908 1
x
14

Номер детали на чертеже:

14

Hex nut

Заводской номер: 00 908 210 0 Количество на модель: x
00 908 210 0
x
15

Номер детали на чертеже:

15

Fold-away bow

Заводской номер: 20 023 559 2 Количество на модель: x
20 023 559 2
x
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 00 901 433 0 Количество на модель: x
00 901 433 0
x
17

Номер детали на чертеже:

17

Washer

Заводской номер: 00 910 414 0 Количество на модель: x
00 910 414 0
x
18

Номер детали на чертеже:

18

Roll pin

Заводской номер: 00 912 508 1 Количество на модель: x
00 912 508 1
x
19

Номер детали на чертеже:

19

Locknut

Заводской номер: 00 908 758 0 Количество на модель: x
00 908 758 0
x
22

Номер детали на чертеже:

22

Extension -back

Заводской номер: 20 023 550 2 Количество на модель: x
20 023 550 2
x
23

Номер детали на чертеже:

23

Wearing plate -back

Заводской номер: 20 023 551 0 Количество на модель: x
20 023 551 0
x
24

Номер детали на чертеже:

24

Coach bolt

Заводской номер: 00 904 751 2 Количество на модель: x
00 904 751 2
x
24

Номер детали на чертеже:

24

Coach bolt

Заводской номер: 00 905 154 2 Количество на модель: x
00 905 154 2
x
24

Номер детали на чертеже:

24

Coach bolt

Заводской номер: 00 905 255 1 Количество на модель: x
00 905 255 1
x
24

Номер детали на чертеже:

24

Coach bolt

Заводской номер: 00 904 757 0 Количество на модель: x
00 904 757 0
x
25

Номер детали на чертеже:

25

Bushing

Заводской номер: 00 222 564 2 Количество на модель: x
00 222 564 2
x
26

Номер детали на чертеже:

26

Deflector

Заводской номер: 00 226 107 3 Количество на модель: x
00 226 107 3
x
27

Номер детали на чертеже:

27

Wearing plate -conical

Заводской номер: 00 228 812 2 Количество на модель: x
00 228 812 2
x
28

Номер детали на чертеже:

28

Deflector -2

Заводской номер: 00 226 106 3 Количество на модель: x
00 226 106 3
x
29

Номер детали на чертеже:

29

Wearing plate -conical

Заводской номер: 00 228 799 3 Количество на модель: x
00 228 799 3
x
30

Номер детали на чертеже:

30

Bushing

Заводской номер: 00 228 822 0 Количество на модель: x
00 228 822 0
x
31

Номер детали на чертеже:

31

Support

Заводской номер: 00 222 582 3 Количество на модель: x
00 222 582 3
x
32

Номер детали на чертеже:

32

Bushing

Заводской номер: 00 216 492 0 Количество на модель: x
00 216 492 0
x
33

Номер детали на чертеже:

33

Washer

Заводской номер: 00 910 361 1 Количество на модель: x
00 910 361 1
x
34

Номер детали на чертеже:

34

Flap strut

Заводской номер: 00 226 091 5 Количество на модель: x
00 226 091 5
x
35

Номер детали на чертеже:

35

Hex head bolt

Заводской номер: 00 900 638 0 Количество на модель: x
00 900 638 0
x
36

Номер детали на чертеже:

36

Strut

Заводской номер: 00 222 580 4 Количество на модель: x
00 222 580 4
x
37

Номер детали на чертеже:

37

Spacer tube

Заводской номер: 20 023 556 0 Количество на модель: x
20 023 556 0
x
38

Номер детали на чертеже:

38

Threaded rod

Заводской номер: 00 228 821 0 Количество на модель: x
00 228 821 0
x
39

Номер детали на чертеже:

39

Tension spring

Заводской номер: 00 280 604 0 Количество на модель: x
00 280 604 0
x
