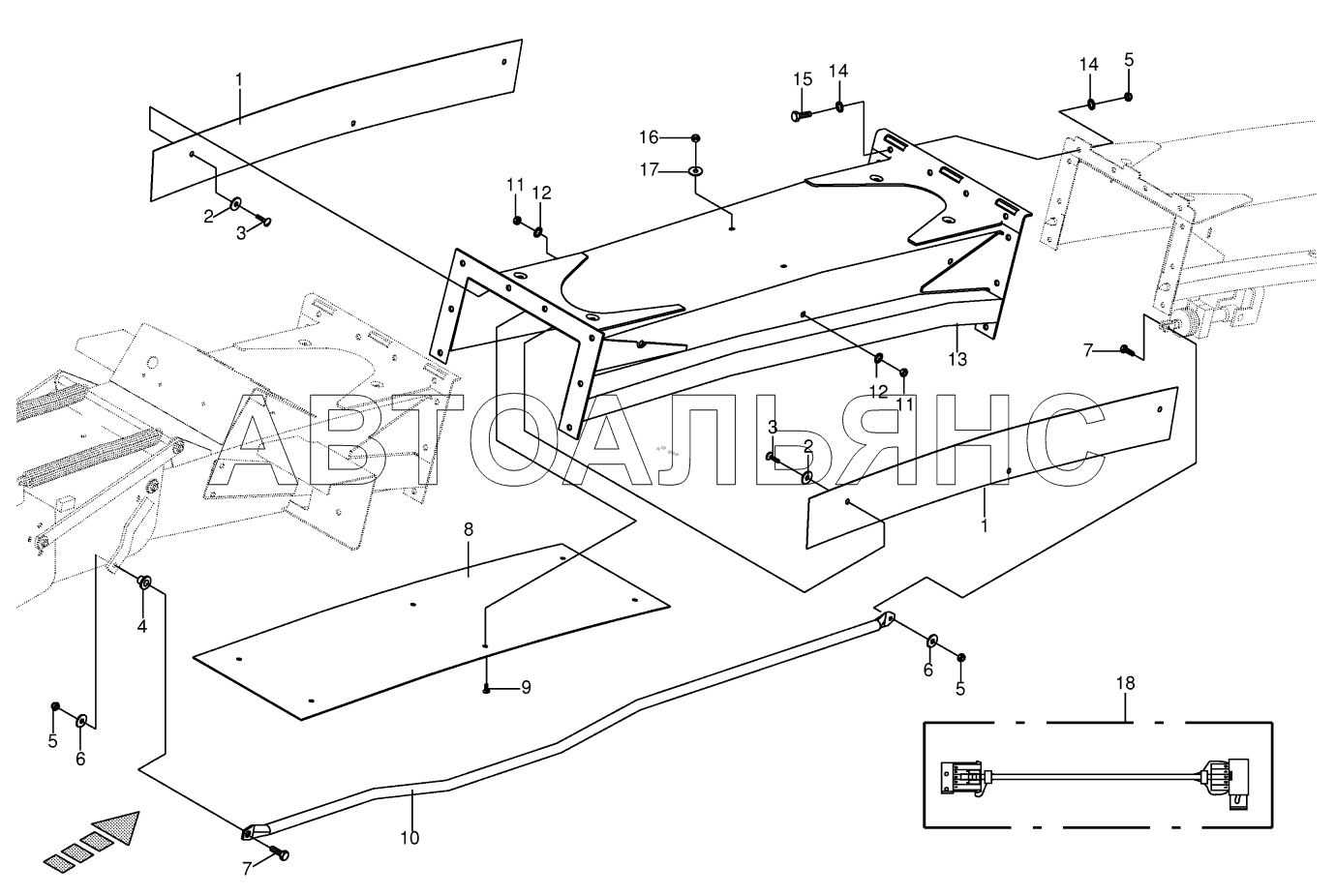

Discharge chute extension 12-row BiG X 500. Каталог 2018г.

Discharge chute extension 10-row BiG X 500 Upper discharge chute - mounting parts BiG X 500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Wearing plate

Заводской номер: 00 219 685 3 Количество на модель: x
00 219 685 3
x
2

Номер детали на чертеже:

2

Washer

Заводской номер: 00 910 603 0 Количество на модель: x
00 910 603 0
x
3

Номер детали на чертеже:

3

Coach bolt

Заводской номер: 00 905 230 1 Количество на модель: x
00 905 230 1
x
4

Номер детали на чертеже:

4

Bushing

Заводской номер: 00 222 564 2 Количество на модель: x
00 222 564 2
x
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 00 908 758 0 Количество на модель: x
00 908 758 0
x
6

Номер детали на чертеже:

6

Washer

Заводской номер: 00 910 414 0 Количество на модель: x
00 910 414 0
x
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 00 900 638 0 Количество на модель: x
00 900 638 0
x
8

Номер детали на чертеже:

8

Wearing plate

Заводской номер: 00 219 684 2 Количество на модель: x
00 219 684 2
x
9

Номер детали на чертеже:

9

Countersunkscrew

Заводской номер: 00 904 005 1 Количество на модель: x
00 904 005 1
x
10

Номер детали на чертеже:

10

Drawbar

Заводской номер: 00 219 686 4 Количество на модель: x
00 219 686 4
x
11

Номер детали на чертеже:

11

Hex nut

Заводской номер: 00 908 210 0 Количество на модель: x
00 908 210 0
x
12

Номер детали на чертеже:

12

Detent edged washer

Заводской номер: 00 909 908 1 Количество на модель: x
00 909 908 1
x
13

Номер детали на чертеже:

13

Extension -12 rows

Заводской номер: 00 219 679 3 Количество на модель: x
00 219 679 3
x
14

Номер детали на чертеже:

14

Detent edged washer

Заводской номер: 00 909 909 1 Количество на модель: x
00 909 909 1
x
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 00 900 636 0 Количество на модель: x
00 900 636 0
x
16

Номер детали на чертеже:

16

Locknut

Заводской номер: 00 908 704 1 Количество на модель: x
00 908 704 1
x
17

Номер детали на чертеже:

17

Washer

Заводской номер: 00 910 351 1 Количество на модель: x
00 910 351 1
x
18

Номер детали на чертеже:

18

Wiring harness -chute extension

Заводской номер: 00 303 187 2 Количество на модель: x
00 303 187 2
x
