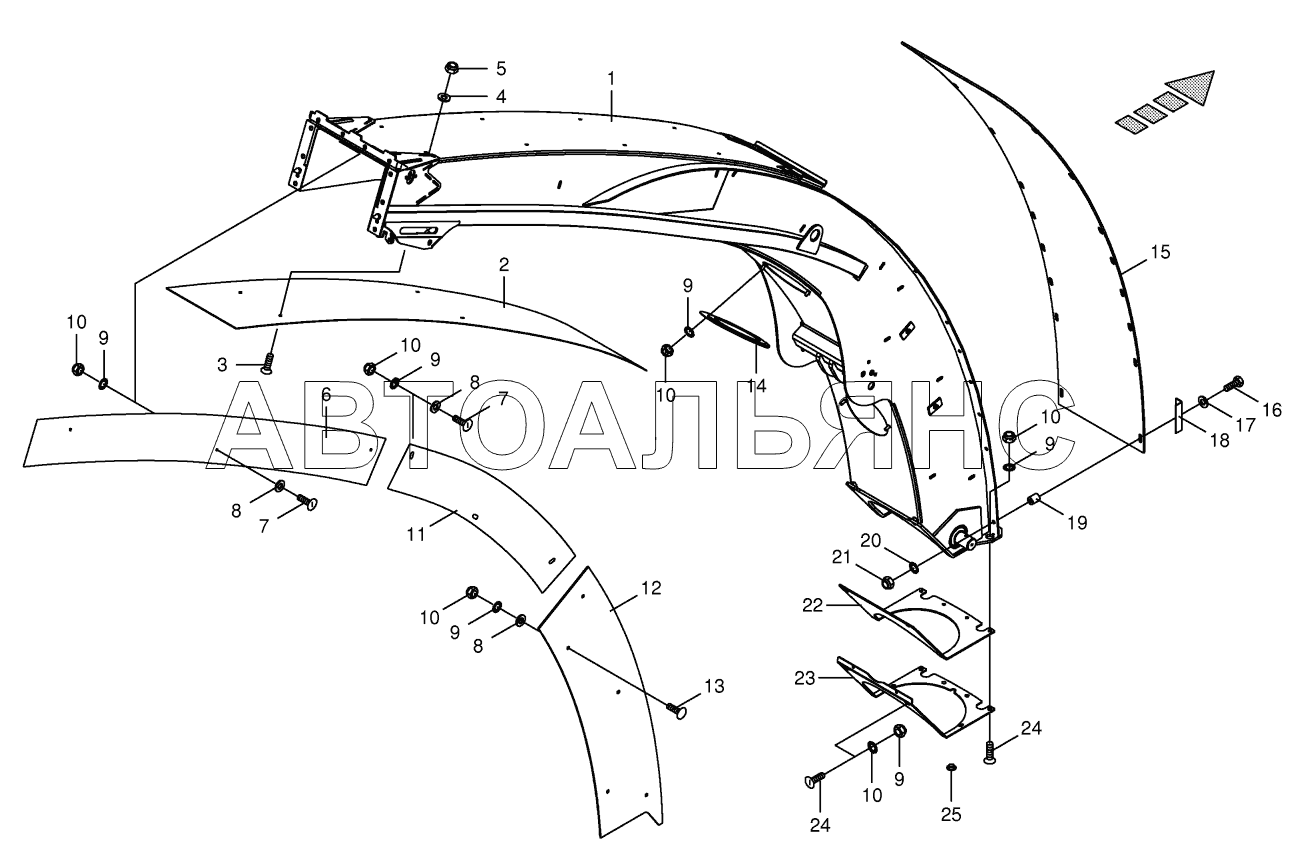

Upper discharge chute with wear plates BiG X 500. Каталог 2018г.

Discharge chute assembl. BiG X 500 Upper discharge chute "short" with wear plates BiG X 500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Coach bolt

Заводской номер: 00 905 231 1 Количество на модель: x
00 905 231 1
x
1

Номер детали на чертеже:

1

Discharge chute

Заводской номер: 20 027 603 0 Количество на модель: x
20 027 603 0
x
2

Номер детали на чертеже:

2

Wearing plate -top

Заводской номер: 20 023 859 0 Количество на модель: x
20 023 859 0
x
3

Номер детали на чертеже:

3

Countersunkscrew

Заводской номер: 00 904 005 1 Количество на модель: x
00 904 005 1
x
4

Номер детали на чертеже:

4

Washer

Заводской номер: 00 910 351 1 Количество на модель: x
00 910 351 1
x
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 00 908 704 1 Количество на модель: x
00 908 704 1
x
6

Номер детали на чертеже:

6

Wearing plate -lateral top

Заводской номер: 20 023 858 0 Количество на модель: x
20 023 858 0
x
7

Номер детали на чертеже:

7

Coach bolt

Заводской номер: 00 905 230 1 Количество на модель: x
00 905 230 1
x
8

Номер детали на чертеже:

8

Washer

Заводской номер: 00 910 603 0 Количество на модель: x
00 910 603 0
x
9

Номер детали на чертеже:

9

Detent edged washer

Заводской номер: 00 909 908 1 Количество на модель: x
00 909 908 1
x
10

Номер детали на чертеже:

10

Locknut

Заводской номер: 00 908 706 0 Количество на модель: x
00 908 706 0
x
11

Номер детали на чертеже:

11

Wearing plate -lateral middle

Заводской номер: 20 023 857 0 Количество на модель: x
20 023 857 0
x
12

Номер детали на чертеже:

12

Wearing plate -lateral below

Заводской номер: 00 226 088 2 Количество на модель: x
00 226 088 2
x
13

Номер детали на чертеже:

13

Coach bolt

Заводской номер: 00 904 732 2 Количество на модель: x
00 904 732 2
x
14

Номер детали на чертеже:

14

Locking plate

Заводской номер: 00 222 637 2 Количество на модель: x
00 222 637 2
x
15

Номер детали на чертеже:

15

Wearing plate -below

Заводской номер: 00 217 347 3 Количество на модель: x
00 217 347 3
x
15

Номер детали на чертеже:

15

Wearing plate -below, HD optional

Заводской номер: 20 023 193 0 Количество на модель: x
20 023 193 0
x
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 00 901 013 1 Количество на модель: x
00 901 013 1
x
17

Номер детали на чертеже:

17

Washer

Заводской номер: 00 910 353 0 Количество на модель: x
00 910 353 0
x
18

Номер детали на чертеже:

18

Sensor plate

Заводской номер: 00 217 380 0 Количество на модель: x
00 217 380 0
x
19

Номер детали на чертеже:

19

Pressure bushing

Заводской номер: 00 217 361 1 Количество на модель: x
00 217 361 1
x
20

Номер детали на чертеже:

20

Detent edged washer

Заводской номер: 00 909 909 1 Количество на модель: x
00 909 909 1
x
21

Номер детали на чертеже:

21

Locknut

Заводской номер: 00 908 758 0 Количество на модель: x
00 908 758 0
x
22

Номер детали на чертеже:

22

Rubber seal

Заводской номер: 20 027 383 1 Количество на модель: x
20 027 383 1
x
23

Номер детали на чертеже:

23

Cover plate

Заводской номер: 20 027 382 0 Количество на модель: x
20 027 382 0
x
24

Номер детали на чертеже:

24

Countersunkscrew

Заводской номер: 00 904 025 1 Количество на модель: x
00 904 025 1
x
25

Номер детали на чертеже:

25

Sealing plug

Заводской номер: 00 925 013 1 Количество на модель: x
00 925 013 1
x
Discharge chute assembl. BiG X 500 Upper discharge chute "short" with wear plates BiG X 500
