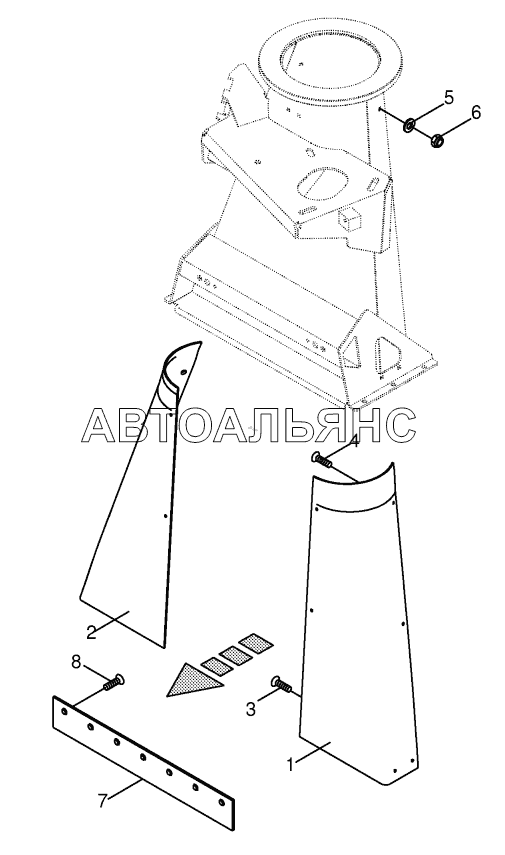

Channel union -HD parts BiG X 500. Каталог 2018г.

Mounting parts discharge chute rotation BiG X 500 Discharge chute assembl. BiG X 500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Wearing plate -left

Заводской номер: 20 022 740 1 Количество на модель: x
20 022 740 1
x
2

Номер детали на чертеже:

2

Wearing plate -right

Заводской номер: 20 022 741 1 Количество на модель: x
20 022 741 1
x
3

Номер детали на чертеже:

3

Countersunkscrew

Заводской номер: 00 904 027 0 Количество на модель: x
00 904 027 0
x
4

Номер детали на чертеже:

4

Countersunkscrew

Заводской номер: 00 904 025 1 Количество на модель: x
00 904 025 1
x
5

Номер детали на чертеже:

5

Washer

Заводской номер: 00 910 366 0 Количество на модель: x
00 910 366 0
x
6

Номер детали на чертеже:

6

Locknut

Заводской номер: 00 908 706 0 Количество на модель: x
00 908 706 0
x
7

Номер детали на чертеже:

7

Scraper -HD optional

Заводской номер: 20 023 922 1 Количество на модель: x
20 023 922 1
x
8

Номер детали на чертеже:

8

Countersunkscrew

Заводской номер: 00 904 047 3 Количество на модель: x
00 904 047 3
x
Mounting parts discharge chute rotation BiG X 500 Discharge chute assembl. BiG X 500
