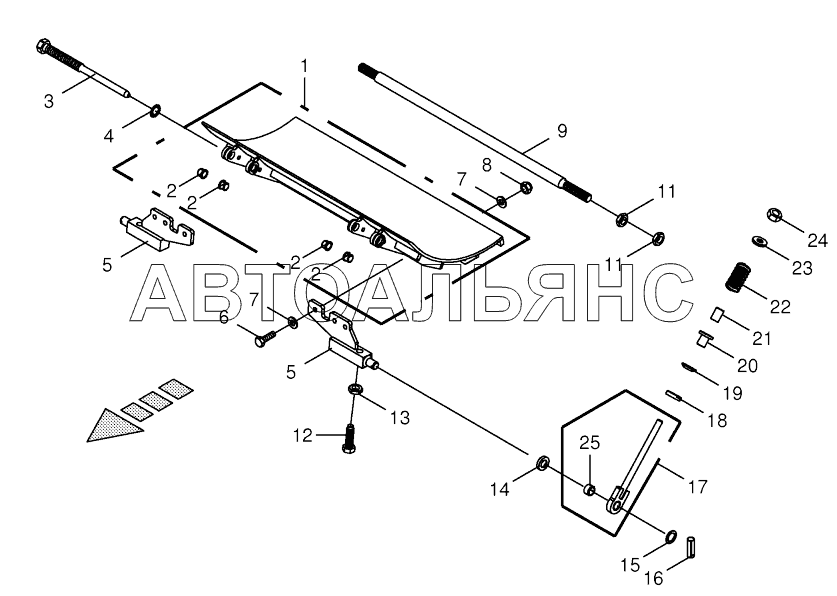

Drum base -spring-mounted BiG X 500. Каталог 2018г.

Chopping drum support - mounting parts BiG X 500 Husk / friction ground -spring-mounted BiG X 500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Spring-mounted drum base HD with sockets

Заводской номер: 20 027 270 3 Количество на модель: x
20 027 270 3
x
2

Номер детали на чертеже:

2

Clamp bush

Заводской номер: 90 002 038 0 Количество на модель: x
90 002 038 0
x
3

Номер детали на чертеже:

3

Take- up bolt

Заводской номер: 20 023 669 2 Количество на модель: x
20 023 669 2
x
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 00 909 917 1 Количество на модель: x
00 909 917 1
x
5

Номер детали на чертеже:

5

Centring pivo

Заводской номер: 20 027 173 0 Количество на модель: x
20 027 173 0
x
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 00 900 658 0 Количество на модель: x
00 900 658 0
x
7

Номер детали на чертеже:

7

Washer

Заводской номер: 00 910 506 1 Количество на модель: x
00 910 506 1
x
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 00 908 701 0 Количество на модель: x
00 908 701 0
x
9

Номер детали на чертеже:

9

Spacer

Заводской номер: 20 023 716 1 Количество на модель: x
20 023 716 1
x
11

Номер детали на чертеже:

11

Hex nut -low form

Заводской номер: 00 908 531 2 Количество на модель: x
00 908 531 2
x
12

Номер детали на чертеже:

12

Setscrew

Заводской номер: 20 023 711 0 Количество на модель: x
20 023 711 0
x
13

Номер детали на чертеже:

13

Hex nut -low form

Заводской номер: 00 908 525 1 Количество на модель: x
00 908 525 1
x
14

Номер детали на чертеже:

14

Washer

Заводской номер: 20 023 910 0 Количество на модель: x
20 023 910 0
x
15

Номер детали на чертеже:

15

Washer

Заводской номер: 00 910 369 0 Количество на модель: x
00 910 369 0
x
16

Номер детали на чертеже:

16

Roll pin

Заводской номер: 00 912 616 2 Количество на модель: x
00 912 616 2
x
17

Номер детали на чертеже:

17

Drawbar

Заводской номер: 20 027 279 0 Количество на модель: x
20 027 279 0
x
18

Номер детали на чертеже:

18

Ball socket

Заводской номер: 90 000 258 0 Количество на модель: x
90 000 258 0
x
19

Номер детали на чертеже:

19

Washer

Заводской номер: 90 000 257 0 Количество на модель: x
90 000 257 0
x
20

Номер детали на чертеже:

20

Bushing

Заводской номер: 20 027 168 0 Количество на модель: x
20 027 168 0
x
21

Номер детали на чертеже:

21

Guide tube

Заводской номер: 20 027 162 1 Количество на модель: x
20 027 162 1
x
22

Номер детали на чертеже:

22

Pressure spring

Заводской номер: 00 490 607 0 Количество на модель: x
00 490 607 0
x
23

Номер детали на чертеже:

23

Washer

Заводской номер: 00 910 362 0 Количество на модель: x
00 910 362 0
x
24

Номер детали на чертеже:

24

Locknut

Заводской номер: 00 908 719 0 Количество на модель: x
00 908 719 0
x
25

Номер детали на чертеже:

25

Clamp bush

Заводской номер: 90 001 593 0 Количество на модель: x
90 001 593 0
x
