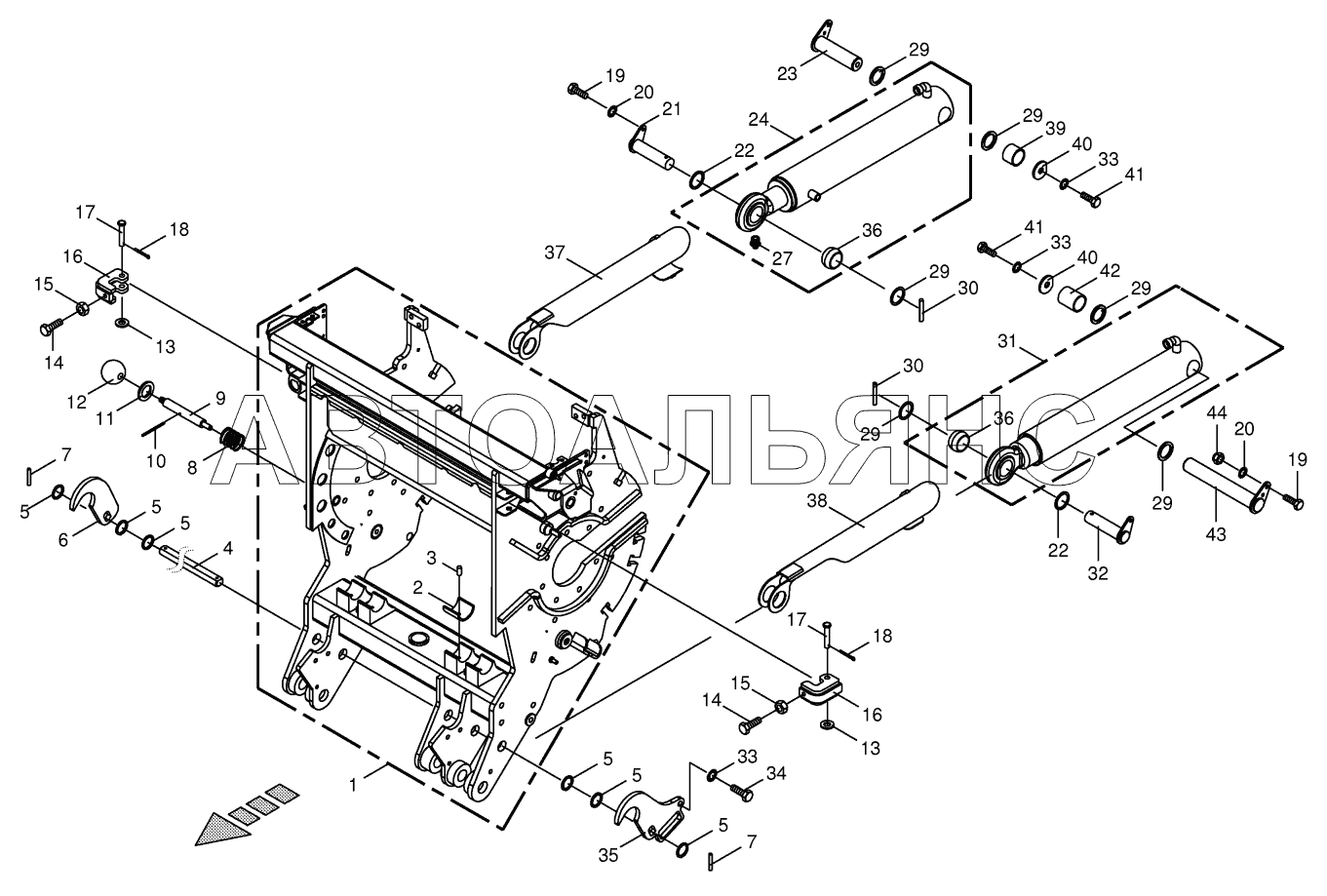

Chopping drum support BiG X 500. Каталог 2018г.

Chopping aggregate -cpl. without blades BiG X 500 Chopping drum support - mounting parts BiG X 500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 27 009 623 0 Количество на модель: x
27 009 623 0
x

Номер детали на чертеже:

Gasket set

Заводской номер: 00 918 701 4 Количество на модель: x
00 918 701 4
x
1

Номер детали на чертеже:

1

Base frame

Заводской номер: 20 027 199 0 Количество на модель: x
20 027 199 0
x
2

Номер детали на чертеже:

2

Sliding bushing

Заводской номер: 00 221 641 1 Количество на модель: x
00 221 641 1
x
3

Номер детали на чертеже:

3

Grooved pin

Заводской номер: 00 913 181 0 Количество на модель: x
00 913 181 0
x
4

Номер детали на чертеже:

4

Shaft

Заводской номер: 00 217 803 1 Количество на модель: x
00 217 803 1
x
5

Номер детали на чертеже:

5

Supporting disc

Заводской номер: 00 910 727 1 Количество на модель: x
00 910 727 1
x
6

Номер детали на чертеже:

6

Hook

Заводской номер: 00 217 802 4 Количество на модель: x
00 217 802 4
x
7

Номер детали на чертеже:

7

Roll pin

Заводской номер: 00 912 672 1 Количество на модель: x
00 912 672 1
x
8

Номер детали на чертеже:

8

Pressure spring

Заводской номер: 00 270 040 0 Количество на модель: x
00 270 040 0
x
9

Номер детали на чертеже:

9

Safety pin

Заводской номер: 20 020 360 0 Количество на модель: x
20 020 360 0
x
10

Номер детали на чертеже:

10

Roll pin

Заводской номер: 00 912 618 2 Количество на модель: x
00 912 618 2
x
11

Номер детали на чертеже:

11

Washer

Заводской номер: 00 228 031 1 Количество на модель: x
00 228 031 1
x
12

Номер детали на чертеже:

12

Ball knob

Заводской номер: 90 001 912 0 Количество на модель: x
90 001 912 0
x
13

Номер детали на чертеже:

13

Washer

Заводской номер: 00 910 303 1 Количество на модель: x
00 910 303 1
x
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 00 900 345 1 Количество на модель: x
00 900 345 1
x
15

Номер детали на чертеже:

15

Hex nut

Заводской номер: 00 908 220 0 Количество на модель: x
00 908 220 0
x
16

Номер детали на чертеже:

16

Lock

Заводской номер: 00 215 399 0 Количество на модель: x
00 215 399 0
x
17

Номер детали на чертеже:

17

Pin

Заводской номер: 00 916 019 0 Количество на модель: x
00 916 019 0
x
18

Номер детали на чертеже:

18

Cotter pin

Заводской номер: 00 912 067 1 Количество на модель: x
00 912 067 1
x
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 00 900 638 0 Количество на модель: x
00 900 638 0
x
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 00 900 637 0 Количество на модель: x
00 900 637 0
x
20

Номер детали на чертеже:

20

Detent edged washer

Заводской номер: 00 909 909 1 Количество на модель: x
00 909 909 1
x
21

Номер детали на чертеже:

21

Pin

Заводской номер: 00 217 115 3 Количество на модель: x
00 217 115 3
x
22

Номер детали на чертеже:

22

Shim ring

Заводской номер: 90 001 565 0 Количество на модель: x
90 001 565 0
x
22

Номер детали на чертеже:

22

Shim ring

Заводской номер: 00 910 885 0 Количество на модель: x
00 910 885 0
x
23

Номер детали на чертеже:

23

Pin -back right

Заводской номер: 20 024 300 0 Количество на модель: x
20 024 300 0
x
24

Номер детали на чертеже:

24

Hydraulic cylinder

Заводской номер: 27 006 919 1 Количество на модель: x
27 006 919 1
x
27

Номер детали на чертеже:

27

Grease niple

Заводской номер: 00 919 202 0 Количество на модель: x
00 919 202 0
x
29

Номер детали на чертеже:

29

Washer

Заводской номер: 00 910 661 1 Количество на модель: x
00 910 661 1
x
30

Номер детали на чертеже:

30

Roll pin

Заводской номер: 00 912 648 2 Количество на модель: x
00 912 648 2
x
31

Номер детали на чертеже:

31

Hydraulic cylinder

Заводской номер: 27 006 920 1 Количество на модель: x
27 006 920 1
x
32

Номер детали на чертеже:

32

Pin -left front

Заводской номер: 00 214 429 0 Количество на модель: x
00 214 429 0
x
33

Номер детали на чертеже:

33

Detent edged washer

Заводской номер: 00 909 912 1 Количество на модель: x
00 909 912 1
x
34

Номер детали на чертеже:

34

Hex head bolt

Заводской номер: 00 900 676 0 Количество на модель: x
00 900 676 0
x
35

Номер детали на чертеже:

35

Hook

Заводской номер: 00 217 800 4 Количество на модель: x
00 217 800 4
x
36

Номер детали на чертеже:

36

Joint bearing

Заводской номер: 27 006 670 0 Количество на модель: x
27 006 670 0
x
37

Номер детали на чертеже:

37

Cylinder cover

Заводской номер: 20 027 580 3 Количество на модель: x
20 027 580 3
x
38

Номер детали на чертеже:

38

Cylinder cover -small

Заводской номер: 20 029 103 1 Количество на модель: x
20 029 103 1
x
39

Номер детали на чертеже:

39

Bushing

Заводской номер: 20 029 058 0 Количество на модель: x
20 029 058 0
x
40

Номер детали на чертеже:

40

Lock washer

Заводской номер: 20 024 302 0 Количество на модель: x
20 024 302 0
x
41

Номер детали на чертеже:

41

Hex head bolt

Заводской номер: 00 900 335 1 Количество на модель: x
00 900 335 1
x
42

Номер детали на чертеже:

42

Bushing

Заводской номер: 20 029 057 0 Количество на модель: x
20 029 057 0
x
43

Номер детали на чертеже:

43

Pin -back left

Заводской номер: 20 024 298 0 Количество на модель: x
20 024 298 0
x
44

Номер детали на чертеже:

44

Locknut

Заводской номер: 00 908 758 0 Количество на модель: x
00 908 758 0
x
