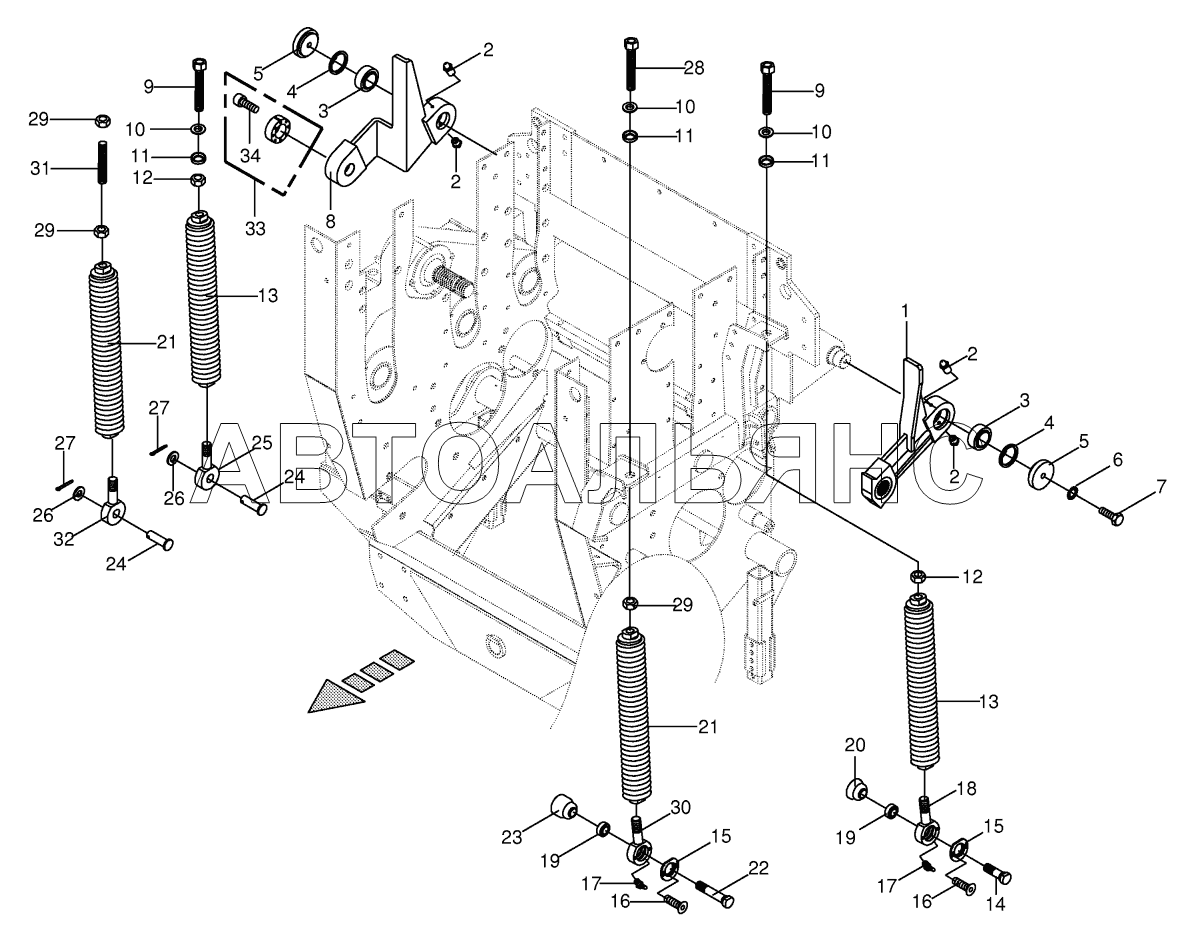

Oscillating levers/Tension spring BiG X 500. Каталог 2018г.

Top roller gearbox BiG X 500 Pivoting frame / linkage BiG X 500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Rocker -left

Заводской номер: 20 023 258 1 Количество на модель: x
20 023 258 1
x
2

Номер детали на чертеже:

2

Grease niple

Заводской номер: 00 919 105 0 Количество на модель: x
00 919 105 0
x
3

Номер детали на чертеже:

3

Radial bearing

Заводской номер: 00 934 778 0 Количество на модель: x
00 934 778 0
x
4

Номер детали на чертеже:

4

Circlip

Заводской номер: 00 911 659 0 Количество на модель: x
00 911 659 0
x
5

Номер детали на чертеже:

5

Washer

Заводской номер: 00 221 314 0 Количество на модель: x
00 221 314 0
x
6

Номер детали на чертеже:

6

Detent edged washer

Заводской номер: 00 909 909 1 Количество на модель: x
00 909 909 1
x
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 00 900 639 0 Количество на модель: x
00 900 639 0
x
8

Номер детали на чертеже:

8

Oscillating lever -right

Заводской номер: 20 022 567 1 Количество на модель: x
20 022 567 1
x
9

Номер детали на чертеже:

9

Hex head bolt

Заводской номер: 00 900 391 1 Количество на модель: x
00 900 391 1
x
10

Номер детали на чертеже:

10

Washer

Заводской номер: 00 910 673 0 Количество на модель: x
00 910 673 0
x
11

Номер детали на чертеже:

11

Ball socket

Заводской номер: 00 910 674 0 Количество на модель: x
00 910 674 0
x
12

Номер детали на чертеже:

12

Hex nut

Заводской номер: 00 908 225 0 Количество на модель: x
00 908 225 0
x
13

Номер детали на чертеже:

13

Tension spring

Заводской номер: 00 216 621 1 Количество на модель: x
00 216 621 1
x
14

Номер детали на чертеже:

14

Bearing screw

Заводской номер: 00 217 467 1 Количество на модель: x
00 217 467 1
x
15

Номер детали на чертеже:

15

Supporting disc

Заводской номер: 00 228 005 3 Количество на модель: x
00 228 005 3
x
16

Номер детали на чертеже:

16

Countersunkscrew

Заводской номер: 00 904 005 1 Количество на модель: x
00 904 005 1
x
17

Номер детали на чертеже:

17

Grease niple

Заводской номер: 00 919 107 0 Количество на модель: x
00 919 107 0
x
18

Номер детали на чертеже:

18

Hinge shaft

Заводской номер: 00 216 624 1 Количество на модель: x
00 216 624 1
x
19

Номер детали на чертеже:

19

Radial bearing

Заводской номер: 00 934 751 0 Количество на модель: x
00 934 751 0
x
20

Номер детали на чертеже:

20

Spring support -back left

Заводской номер: 00 227 978 3 Количество на модель: x
00 227 978 3
x
21

Номер детали на чертеже:

21

Tension spring

Заводской номер: 00 227 907 1 Количество на модель: x
00 227 907 1
x
22

Номер детали на чертеже:

22

Bearing screw

Заводской номер: 20 022 989 0 Количество на модель: x
20 022 989 0
x
23

Номер детали на чертеже:

23

Spring support -left front

Заводской номер: 20 022 985 0 Количество на модель: x
20 022 985 0
x
24

Номер детали на чертеже:

24

Pin

Заводской номер: 00 916 027 0 Количество на модель: x
00 916 027 0
x
25

Номер детали на чертеже:

25

Pivoting element -right

Заводской номер: 00 216 623 0 Количество на модель: x
00 216 623 0
x
26

Номер детали на чертеже:

26

Washer

Заводской номер: 00 910 512 2 Количество на модель: x
00 910 512 2
x
27

Номер детали на чертеже:

27

Cotter pin

Заводской номер: 00 912 089 1 Количество на модель: x
00 912 089 1
x
28

Номер детали на чертеже:

28

Spindle

Заводской номер: 00 228 004 1 Количество на модель: x
00 228 004 1
x
29

Номер детали на чертеже:

29

Trapezoid nut

Заводской номер: 00 228 016 2 Количество на модель: x
00 228 016 2
x
30

Номер детали на чертеже:

30

Hinge shaft

Заводской номер: 00 228 044 2 Количество на модель: x
00 228 044 2
x
31

Номер детали на чертеже:

31

Threaded piece

Заводской номер: 00 228 015 1 Количество на модель: x
00 228 015 1
x
32

Номер детали на чертеже:

32

Pivoting element -right

Заводской номер: 00 227 982 3 Количество на модель: x
00 227 982 3
x
33

Номер детали на чертеже:

33

Cone-type tensioner -15 Nm

Заводской номер: 00 940 094 0 Количество на модель: x
00 940 094 0
x
34

Номер детали на чертеже:

34

Allen screw

Заводской номер: 90 000 144 0 Количество на модель: x
90 000 144 0
x
