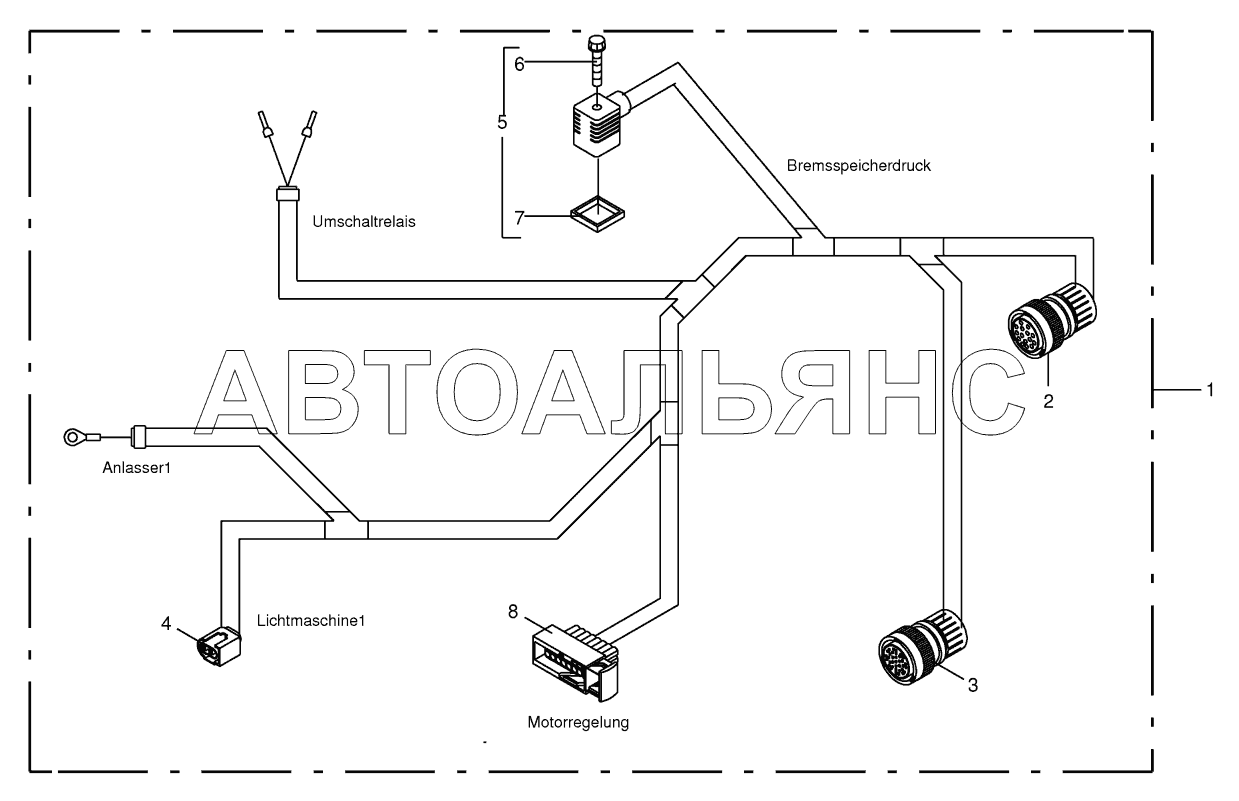

Wiring Harness - engine BiG X 500. Каталог 2018г.

Wiring loom - hydraulic pumps BiG X 500 Wiring Harness - rear / drive valve BiG X 500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cable

Заводской номер: 00 305 026 2 Количество на модель: x
00 305 026 2
x
2

Номер детали на чертеже:

2

Plug 16-p Bu black -16-pole

Заводской номер: 00 303 275 1 Количество на модель: x
00 303 275 1
x
3

Номер детали на чертеже:

3

Plug

Заводской номер: 00 302 431 1 Количество на модель: x
00 302 431 1
x
4

Номер детали на чертеже:

4

Plug -2-pole

Заводской номер: 20 080 260 0 Количество на модель: x
20 080 260 0
x
5

Номер детали на чертеже:

5

Solenoid valve plug -black

Заводской номер: 00 301 802 0 Количество на модель: x
00 301 802 0
x
6

Номер детали на чертеже:

6

Screw with straight-line curls

Заводской номер: 00 302 182 0 Количество на модель: x
00 302 182 0
x
7

Номер детали на чертеже:

7

Gasket

Заводской номер: 00 301 186 0 Количество на модель: x
00 301 186 0
x
8

Номер детали на чертеже:

8

Plug -16-pole

Заводской номер: 20 080 359 0 Количество на модель: x
20 080 359 0
x
Wiring loom - hydraulic pumps BiG X 500 Wiring Harness - rear / drive valve BiG X 500
