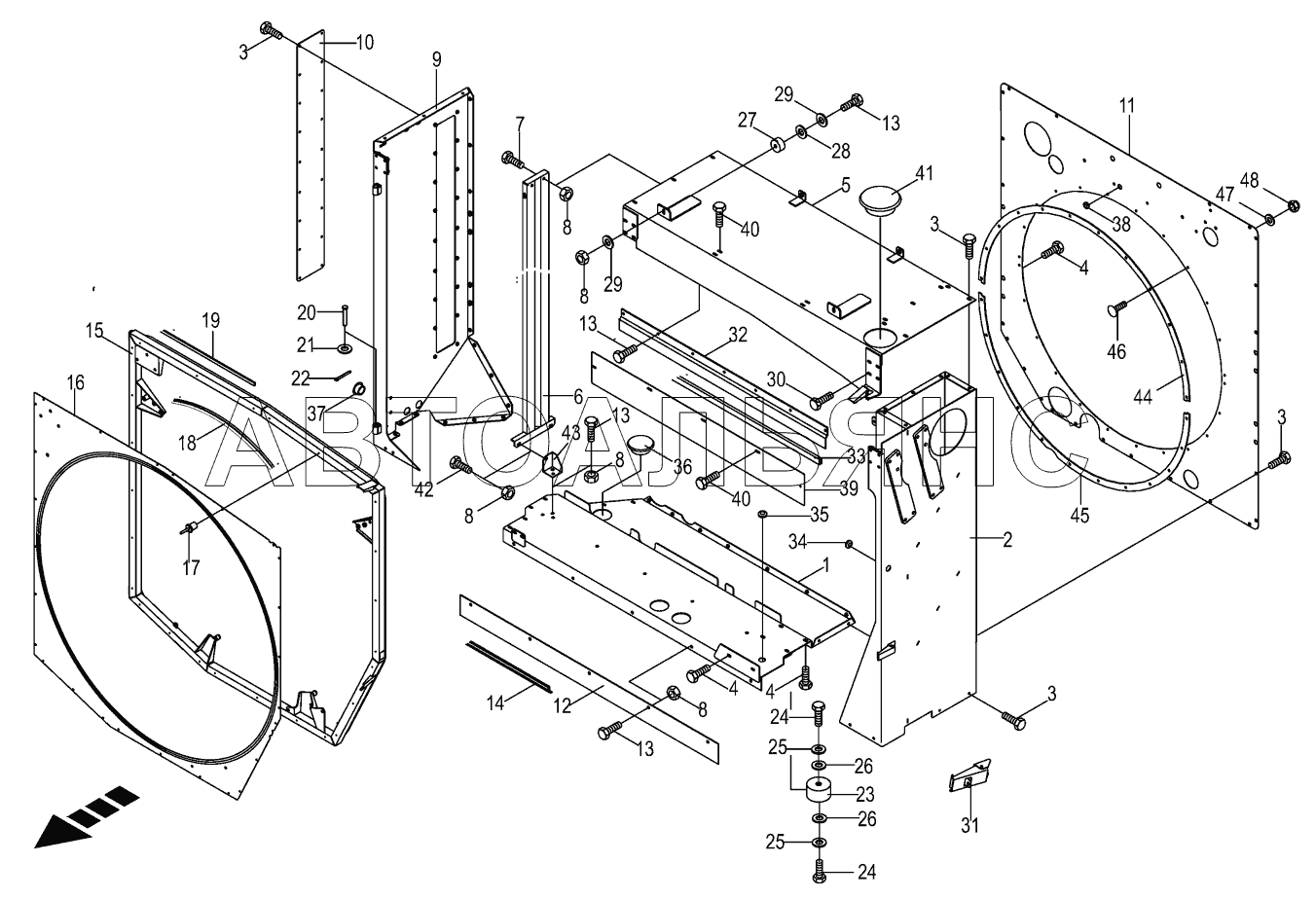

Radiator frame / radiator door BiG X 500. Каталог 2018г.

Ventilator wheel / Drive BiG X 500 Condenser for air conditioner - cpl. BiG X 500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Platform

Заводской номер: 20 020 045 0 Количество на модель: x
20 020 045 0
x
2

Номер детали на чертеже:

2

Barrier -left

Заводской номер: 20 020 021 0 Количество на модель: x
20 020 021 0
x
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 00 900 632 0 Количество на модель: x
00 900 632 0
x
4

Номер детали на чертеже:

4

Hex head bolt

Заводской номер: 00 900 636 0 Количество на модель: x
00 900 636 0
x
5

Номер детали на чертеже:

5

Top part headstock

Заводской номер: 20 020 055 0 Количество на модель: x
20 020 055 0
x
6

Номер детали на чертеже:

6

Morable barrier

Заводской номер: 20 021 718 0 Количество на модель: x
20 021 718 0
x
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 00 900 284 0 Количество на модель: x
00 900 284 0
x
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 00 908 758 0 Количество на модель: x
00 908 758 0
x
9

Номер детали на чертеже:

9

Barrier -right

Заводской номер: 20 024 508 0 Количество на модель: x
20 024 508 0
x
10

Номер детали на чертеже:

10

Cover

Заводской номер: 20 020 044 0 Количество на модель: x
20 020 044 0
x
11

Номер детали на чертеже:

11

Fan hood

Заводской номер: 20 221 432 0 Количество на модель: x
20 221 432 0
x
12

Номер детали на чертеже:

12

Baffle

Заводской номер: 20 020 054 0 Количество на модель: x
20 020 054 0
x
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 00 900 634 0 Количество на модель: x
00 900 634 0
x
14

Номер детали на чертеже:

14

Rubber profile -Id.-no.= 1m

Заводской номер: 00 223 391 1 Количество на модель: x
00 223 391 1
x
15

Номер детали на чертеже:

15

Radiator door

Заводской номер: 20 020 157 0 Количество на модель: x
20 020 157 0
x
16

Номер детали на чертеже:

16

Cover plate

Заводской номер: 20 020 180 0 Количество на модель: x
20 020 180 0
x
17

Номер детали на чертеже:

17

Blind rivet

Заводской номер: 00 914 237 0 Количество на модель: x
00 914 237 0
x
18

Номер детали на чертеже:

18

Brush

Заводской номер: 20 021 046 0 Количество на модель: x
20 021 046 0
x
19

Номер детали на чертеже:

19

Rubber profile

Заводской номер: 20 021 045 0 Количество на модель: x
20 021 045 0
x
20

Номер детали на чертеже:

20

Pin

Заводской номер: 00 225 940 1 Количество на модель: x
00 225 940 1
x
21

Номер детали на чертеже:

21

Washer

Заводской номер: 00 910 303 1 Количество на модель: x
00 910 303 1
x
22

Номер детали на чертеже:

22

Cotter pin

Заводской номер: 00 912 067 1 Количество на модель: x
00 912 067 1
x
23

Номер детали на чертеже:

23

Rubber pad

Заводской номер: 00 924 221 0 Количество на модель: x
00 924 221 0
x
24

Номер детали на чертеже:

24

Hex head bolt

Заводской номер: 00 900 653 0 Количество на модель: x
00 900 653 0
x
25

Номер детали на чертеже:

25

Washer

Заводской номер: 00 910 506 1 Количество на модель: x
00 910 506 1
x
26

Номер детали на чертеже:

26

Washer

Заводской номер: 00 910 609 0 Количество на модель: x
00 910 609 0
x
27

Номер детали на чертеже:

27

Rubber pad

Заводской номер: 00 924 222 0 Количество на модель: x
00 924 222 0
x
28

Номер детали на чертеже:

28

Washer

Заводской номер: 00 910 639 1 Количество на модель: x
00 910 639 1
x
29

Номер детали на чертеже:

29

Washer

Заводской номер: 00 910 353 0 Количество на модель: x
00 910 353 0
x
30

Номер детали на чертеже:

30

Hex head bolt

Заводской номер: 00 900 637 0 Количество на модель: x
00 900 637 0
x
31

Номер детали на чертеже:

31

Clamping lock

Заводской номер: 00 924 219 0 Количество на модель: x
00 924 219 0
x
32

Номер детали на чертеже:

32

Clamping profile

Заводской номер: 20 020 391 0 Количество на модель: x
20 020 391 0
x
33

Номер детали на чертеже:

33

Rubber

Заводской номер: 20 020 390 0 Количество на модель: x
20 020 390 0
x
34

Номер детали на чертеже:

34

Cable bushing

Заводской номер: 00 924 217 0 Количество на модель: x
00 924 217 0
x
35

Номер детали на чертеже:

35

Cable bushing

Заводской номер: 00 940 564 0 Количество на модель: x
00 940 564 0
x
36

Номер детали на чертеже:

36

Sealing plug

Заводской номер: 00 925 139 0 Количество на модель: x
00 925 139 0
x
37

Номер детали на чертеже:

37

Sealing plug

Заводской номер: 27 000 443 0 Количество на модель: x
27 000 443 0
x
38

Номер детали на чертеже:

38

Cable bushing

Заводской номер: 00 924 208 0 Количество на модель: x
00 924 208 0
x
39

Номер детали на чертеже:

39

Baffle -top

Заводской номер: 20 020 394 0 Количество на модель: x
20 020 394 0
x
40

Номер детали на чертеже:

40

Hex head bolt

Заводской номер: 00 900 612 0 Количество на модель: x
00 900 612 0
x
40

Номер детали на чертеже:

40

Hex head bolt

Заводской номер: 00 900 614 0 Количество на модель: x
00 900 614 0
x
41

Номер детали на чертеже:

41

Sealing plug

Заводской номер: 27 000 707 0 Количество на модель: x
27 000 707 0
x
42

Номер детали на чертеже:

42

Hex head bolt

Заводской номер: 00 901 437 0 Количество на модель: x
00 901 437 0
x
43

Номер детали на чертеже:

43

Counter bearing -right

Заводской номер: 20 021 714 0 Количество на модель: x
20 021 714 0
x
44

Номер детали на чертеже:

44

Reinforcement top

Заводской номер: 20 221 434 0 Количество на модель: x
20 221 434 0
x
45

Номер детали на чертеже:

45

Reinforcement bottom

Заводской номер: 20 221 433 0 Количество на модель: x
20 221 433 0
x
46

Номер детали на чертеже:

46

Coach bolt

Заводской номер: 00 904 951 2 Количество на модель: x
00 904 951 2
x
47

Номер детали на чертеже:

47

Washer

Заводской номер: 00 910 413 0 Количество на модель: x
00 910 413 0
x
48

Номер детали на чертеже:

48

Locknut

Заводской номер: 00 908 706 0 Количество на модель: x
00 908 706 0
x
