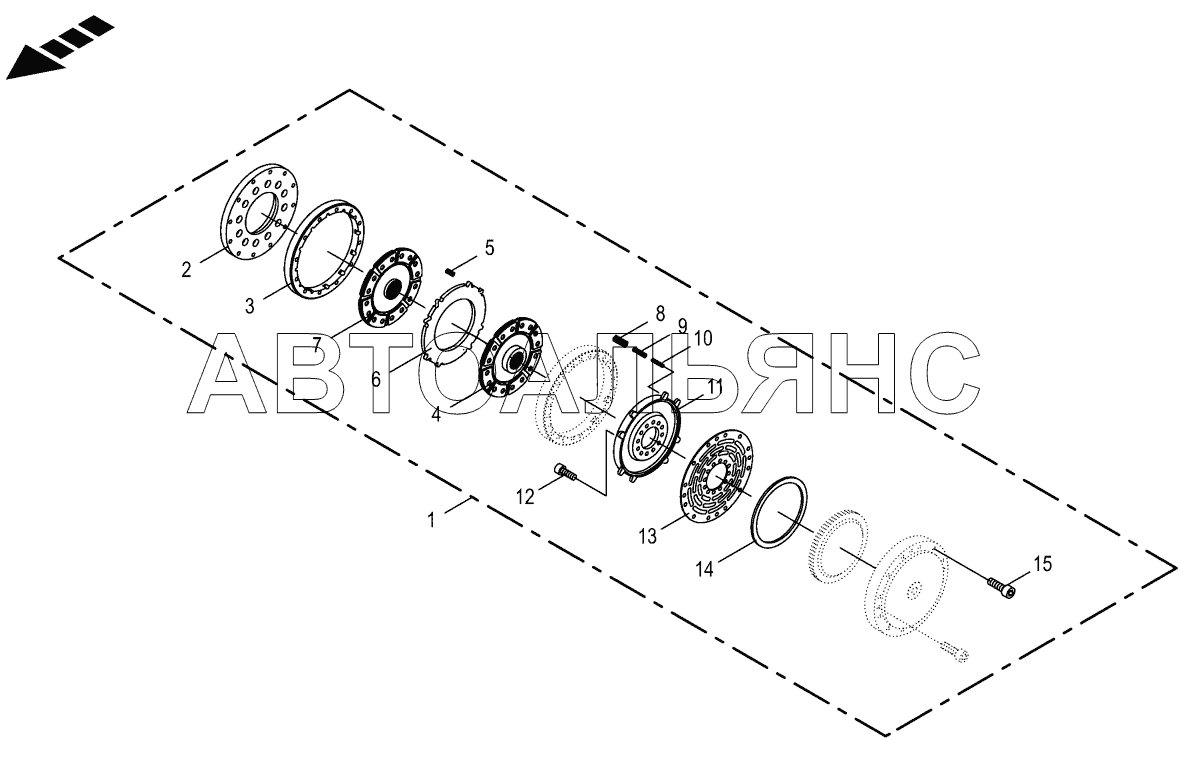

Hydraulic four-surface clutch BiG X 500. Каталог 2018г.

Motor output gear BiG X 500 Fan gearbox BiG X 500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hydr. four-surface clutch

Заводской номер: 27 003 869 0 Количество на модель: x
27 003 869 0
x
2

Номер детали на чертеже:

2

Connecting flange

Заводской номер: 27 003 472 0 Количество на модель: x
27 003 472 0
x
3

Номер детали на чертеже:

3

Intermediate flange

Заводской номер: 27 003 885 0 Количество на модель: x
27 003 885 0
x
4

Номер детали на чертеже:

4

Inner body

Заводской номер: 27 003 883 0 Количество на модель: x
27 003 883 0
x
5

Номер детали на чертеже:

5

Pressure spring

Заводской номер: 27 003 887 0 Количество на модель: x
27 003 887 0
x
6

Номер детали на чертеже:

6

Outer discs

Заводской номер: 27 003 886 0 Количество на модель: x
27 003 886 0
x
7

Номер детали на чертеже:

7

Inner body

Заводской номер: 27 003 884 0 Количество на модель: x
27 003 884 0
x
8

Номер детали на чертеже:

8

PRESSURE SPRING

Заводской номер: 27 003 469 1 Количество на модель: x
27 003 469 1
x
9

Номер детали на чертеже:

9

PRESSURE SPRING

Заводской номер: 27 003 470 1 Количество на модель: x
27 003 470 1
x
10

Номер детали на чертеже:

10

PRESSURE SPRING

Заводской номер: 27 003 471 1 Количество на модель: x
27 003 471 1
x
11

Номер детали на чертеже:

11

Pression disc

Заводской номер: 27 003 473 0 Количество на модель: x
27 003 473 0
x
12

Номер детали на чертеже:

12

Allen screw

Заводской номер: 90 001 428 0 Количество на модель: x
90 001 428 0
x
13

Номер детали на чертеже:

13

Diaphragm

Заводской номер: 27 003 475 0 Количество на модель: x
27 003 475 0
x
14

Номер детали на чертеже:

14

Cylinder seal

Заводской номер: 27 003 468 1 Количество на модель: x
27 003 468 1
x
15

Номер детали на чертеже:

15

Allen screw

Заводской номер: 90 000 510 0 Количество на модель: x
90 000 510 0
x
