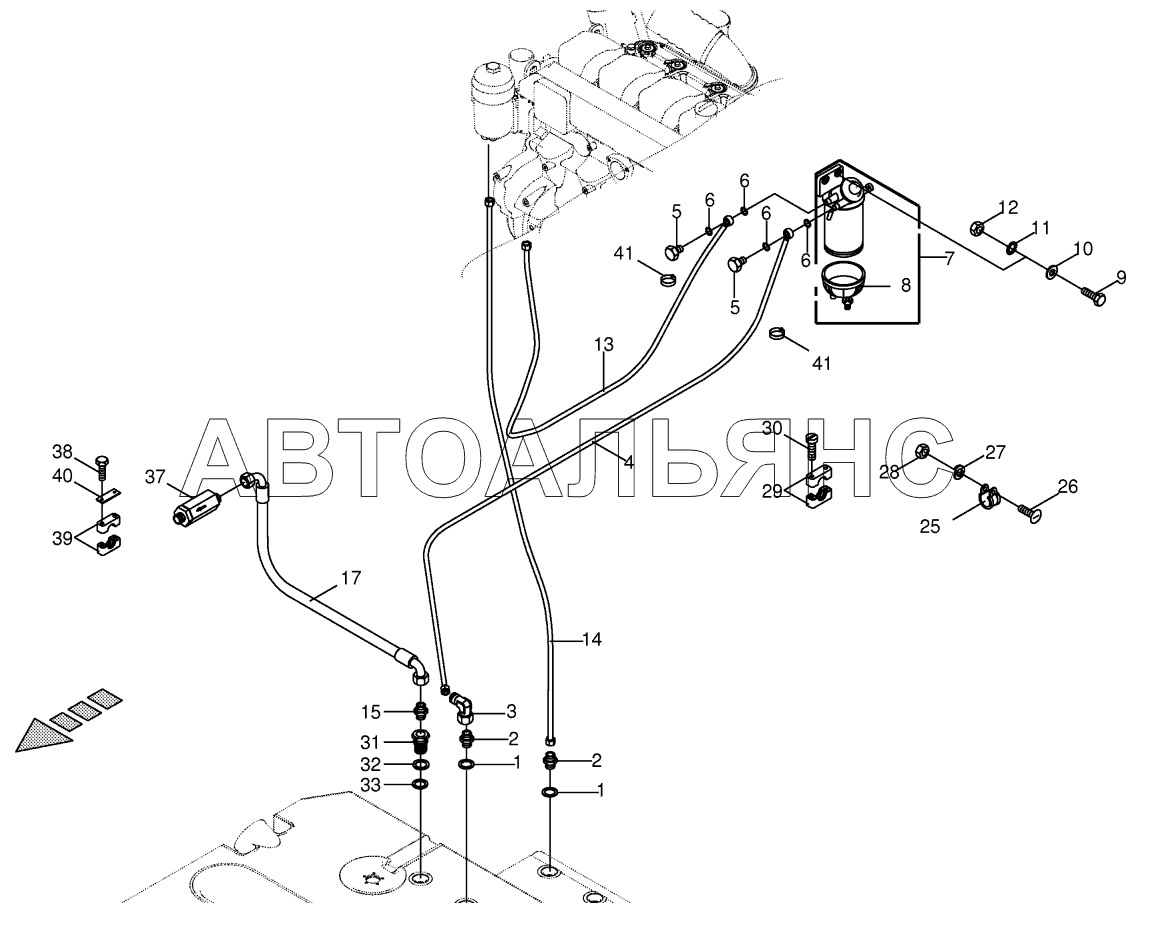

Diesel fuel pipe BiG X 500. Каталог 2018г.

Diesel fuel tank BiG X 500 Auxiliary tank BiG X 500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

O-ring seal

Заводской номер: 90 002 471 0 Количество на модель: x
90 002 471 0
x

Номер детали на чертеже:

Replacement filter

Заводской номер: 00 940 545 0 Количество на модель: x
00 940 545 0
x
1

Номер детали на чертеже:

1

Gasket ring

Заводской номер: 00 937 742 0 Количество на модель: x
00 937 742 0
x
2

Номер детали на чертеже:

2

Tube clamp -2 halves

Заводской номер: 00 925 162 0 Количество на модель: x
00 925 162 0
x
2

Номер детали на чертеже:

2

Male connector

Заводской номер: 00 919 785 1 Количество на модель: x
00 919 785 1
x
3

Номер детали на чертеже:

3

Angle lug

Заводской номер: 00 921 067 1 Количество на модель: x
00 921 067 1
x
4

Номер детали на чертеже:

4

Fuel pipe

Заводской номер: 20 020 488 0 Количество на модель: x
20 020 488 0
x
5

Номер детали на чертеже:

5

Hollow screw

Заводской номер: 00 919 717 0 Количество на модель: x
00 919 717 0
x
6

Номер детали на чертеже:

6

Gasket ring

Заводской номер: 00 937 722 0 Количество на модель: x
00 937 722 0
x
7

Номер детали на чертеже:

7

Water separator

Заводской номер: 00 940 544 0 Количество на модель: x
00 940 544 0
x
8

Номер детали на чертеже:

8

Inspection glass

Заводской номер: 00 940 127 0 Количество на модель: x
00 940 127 0
x
9

Номер детали на чертеже:

9

Hex head bolt

Заводской номер: 00 900 658 0 Количество на модель: x
00 900 658 0
x
10

Номер детали на чертеже:

10

Washer

Заводской номер: 00 910 506 1 Количество на модель: x
00 910 506 1
x
11

Номер детали на чертеже:

11

Detent edged washer

Заводской номер: 00 909 910 1 Количество на модель: x
00 909 910 1
x
12

Номер детали на чертеже:

12

Hex nut

Заводской номер: 00 908 215 0 Количество на модель: x
00 908 215 0
x
13

Номер детали на чертеже:

13

Fuel pipe

Заводской номер: 20 020 489 0 Количество на модель: x
20 020 489 0
x
14

Номер детали на чертеже:

14

Fuel pipe

Заводской номер: 20 020 490 0 Количество на модель: x
20 020 490 0
x
15

Номер детали на чертеже:

15

Male connector

Заводской номер: 00 921 174 1 Количество на модель: x
00 921 174 1
x
17

Номер детали на чертеже:

17

High pressure hose line

Заводской номер: 27 003 939 0 Количество на модель: x
27 003 939 0
x
25

Номер детали на чертеже:

25

Tube clip w. rubber

Заводской номер: 00 924 010 0 Количество на модель: x
00 924 010 0
x
26

Номер детали на чертеже:

26

Countersunkscrew

Заводской номер: 00 904 345 1 Количество на модель: x
00 904 345 1
x
27

Номер детали на чертеже:

27

Spring washer

Заводской номер: 00 910 031 0 Количество на модель: x
00 910 031 0
x
28

Номер детали на чертеже:

28

Hex nut

Заводской номер: 00 908 207 1 Количество на модель: x
00 908 207 1
x
29

Номер детали на чертеже:

29

Tube clamp -2 halves

Заводской номер: 00 925 148 0 Количество на модель: x
00 925 148 0
x
30

Номер детали на чертеже:

30

Allen screw

Заводской номер: 00 903 481 1 Количество на модель: x
00 903 481 1
x
31

Номер детали на чертеже:

31

Connector

Заводской номер: 20 021 915 0 Количество на модель: x
20 021 915 0
x
32

Номер детали на чертеже:

32

O-ring

Заводской номер: 00 937 525 0 Количество на модель: x
00 937 525 0
x
33

Номер детали на чертеже:

33

O-ring

Заводской номер: 00 937 634 0 Количество на модель: x
00 937 634 0
x
37

Номер детали на чертеже:

37

High pressure filter

Заводской номер: 00 919 170 0 Количество на модель: x
00 919 170 0
x
38

Номер детали на чертеже:

38

Hex head bolt

Заводской номер: 00 900 309 0 Количество на модель: x
00 900 309 0
x
39

Номер детали на чертеже:

39

Tube clamp -2 halves

Заводской номер: 00 925 164 0 Количество на модель: x
00 925 164 0
x
40

Номер детали на чертеже:

40

Diverter valve

Заводской номер: 00 921 121 1 Количество на модель: x
00 921 121 1
x
41

Номер детали на чертеже:

41

Hose clamp

Заводской номер: 27 005 147 0 Количество на модель: x
27 005 147 0
x
