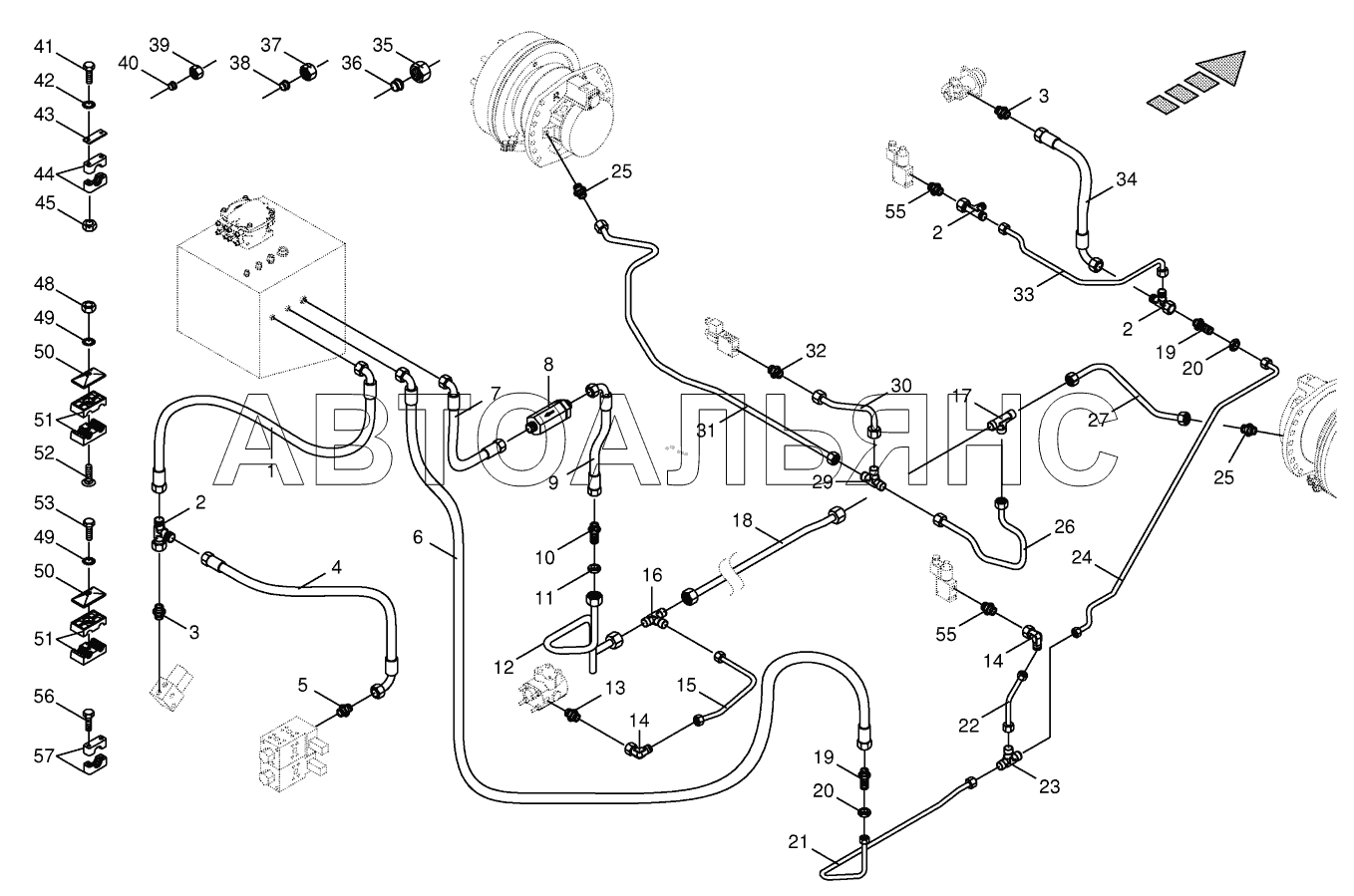

Oil leckage pipes / return lines - front BiG X 500. Каталог 2018г.

Traction drive wheel engine BiG X 500 Hydraulics - speed range shifting BiG X 500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

High pressure hose line

Заводской номер: 27 003 928 0 Количество на модель: x
27 003 928 0
x
2

Номер детали на чертеже:

2

Adjustable L connection

Заводской номер: 00 921 079 1 Количество на модель: x
00 921 079 1
x
3

Номер детали на чертеже:

3

Male connector

Заводской номер: 00 921 060 2 Количество на модель: x
00 921 060 2
x
4

Номер детали на чертеже:

4

High pressure hose line

Заводской номер: 00 921 257 0 Количество на модель: x
00 921 257 0
x
5

Номер детали на чертеже:

5

Male connector

Заводской номер: 00 919 785 1 Количество на модель: x
00 919 785 1
x
6

Номер детали на чертеже:

6

High pressure hose line

Заводской номер: 00 919 865 0 Количество на модель: x
00 919 865 0
x
7

Номер детали на чертеже:

7

High pressure hose line

Заводской номер: 27 003 938 0 Количество на модель: x
27 003 938 0
x
8

Номер детали на чертеже:

8

High pressure filter

Заводской номер: 00 919 170 0 Количество на модель: x
00 919 170 0
x
9

Номер детали на чертеже:

9

High pressure hose line

Заводской номер: 00 920 096 0 Количество на модель: x
00 920 096 0
x
10

Номер детали на чертеже:

10

Straight 2-way connector

Заводской номер: 00 921 251 0 Количество на модель: x
00 921 251 0
x
11

Номер детали на чертеже:

11

Hex nut -low form

Заводской номер: 00 921 095 1 Количество на модель: x
00 921 095 1
x
12

Номер детали на чертеже:

12

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 20 020 575 0 Количество на модель: x
20 020 575 0
x
13

Номер детали на чертеже:

13

Male connector

Заводской номер: 00 920 901 1 Количество на модель: x
00 920 901 1
x
14

Номер детали на чертеже:

14

Angle lug

Заводской номер: 00 921 067 1 Количество на модель: x
00 921 067 1
x
15

Номер детали на чертеже:

15

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 20 020 574 0 Количество на модель: x
20 020 574 0
x
16

Номер детали на чертеже:

16

T-reduction

Заводской номер: 27 003 975 0 Количество на модель: x
27 003 975 0
x
17

Номер детали на чертеже:

17

T-connector

Заводской номер: 00 921 175 0 Количество на модель: x
00 921 175 0
x
18

Номер детали на чертеже:

18

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 20 020 573 0 Количество на модель: x
20 020 573 0
x
19

Номер детали на чертеже:

19

Straight 2-way connector

Заводской номер: 00 921 087 1 Количество на модель: x
00 921 087 1
x
20

Номер детали на чертеже:

20

Hex nut -low form

Заводской номер: 00 908 524 2 Количество на модель: x
00 908 524 2
x
21

Номер детали на чертеже:

21

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 20 023 928 0 Количество на модель: x
20 023 928 0
x
22

Номер детали на чертеже:

22

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 20 021 773 0 Количество на модель: x
20 021 773 0
x
23

Номер детали на чертеже:

23

T connector

Заводской номер: 00 921 071 1 Количество на модель: x
00 921 071 1
x
24

Номер детали на чертеже:

24

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 20 020 560 0 Количество на модель: x
20 020 560 0
x
25

Номер детали на чертеже:

25

Male connector

Заводской номер: 00 921 174 1 Количество на модель: x
00 921 174 1
x
26

Номер детали на чертеже:

26

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 20 024 461 0 Количество на модель: x
20 024 461 0
x
27

Номер детали на чертеже:

27

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 20 024 462 0 Количество на модель: x
20 024 462 0
x
29

Номер детали на чертеже:

29

T-reduction

Заводской номер: 00 919 315 0 Количество на модель: x
00 919 315 0
x
30

Номер детали на чертеже:

30

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 20 024 459 0 Количество на модель: x
20 024 459 0
x
31

Номер детали на чертеже:

31

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 20 024 460 0 Количество на модель: x
20 024 460 0
x
32

Номер детали на чертеже:

32

Male connector

Заводской номер: 00 919 761 1 Количество на модель: x
00 919 761 1
x
33

Номер детали на чертеже:

33

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 20 023 277 0 Количество на модель: x
20 023 277 0
x
34

Номер детали на чертеже:

34

High pressure hose line

Заводской номер: 00 920 972 0 Количество на модель: x
00 920 972 0
x
35

Номер детали на чертеже:

35

Nozzle disc cap

Заводской номер: 00 921 182 0 Количество на модель: x
00 921 182 0
x
36

Номер детали на чертеже:

36

Cutting ring

Заводской номер: 00 921 183 1 Количество на модель: x
00 921 183 1
x
37

Номер детали на чертеже:

37

Nozzle disc cap

Заводской номер: 00 921 043 0 Количество на модель: x
00 921 043 0
x
38

Номер детали на чертеже:

38

Cutting ring

Заводской номер: 00 921 047 1 Количество на модель: x
00 921 047 1
x
39

Номер детали на чертеже:

39

Nozzle disc cap

Заводской номер: 00 921 206 0 Количество на модель: x
00 921 206 0
x
40

Номер детали на чертеже:

40

Cutting ring

Заводской номер: 00 921 046 1 Количество на модель: x
00 921 046 1
x
41

Номер детали на чертеже:

41

Hex head bolt

Заводской номер: 00 901 006 0 Количество на модель: x
00 901 006 0
x
41

Номер детали на чертеже:

41

Hex head bolt

Заводской номер: 00 901 412 1 Количество на модель: x
00 901 412 1
x
42

Номер детали на чертеже:

42

Detent edged washer

Заводской номер: 00 909 906 1 Количество на модель: x
00 909 906 1
x
43

Номер детали на чертеже:

43

Cover plate

Заводской номер: 00 925 145 0 Количество на модель: x
00 925 145 0
x
44

Номер детали на чертеже:

44

Tube clamp -2 halves

Заводской номер: 00 925 103 1 Количество на модель: x
00 925 103 1
x
44

Номер детали на чертеже:

44

Tube clamp -2 halves

Заводской номер: 00 925 102 1 Количество на модель: x
00 925 102 1
x
45

Номер детали на чертеже:

45

Hex nut

Заводской номер: 00 908 208 0 Количество на модель: x
00 908 208 0
x
48

Номер детали на чертеже:

48

Hex nut

Заводской номер: 00 908 210 0 Количество на модель: x
00 908 210 0
x
49

Номер детали на чертеже:

49

Detent edged washer

Заводской номер: 00 909 908 1 Количество на модель: x
00 909 908 1
x
50

Номер детали на чертеже:

50

Cover plate

Заводской номер: 00 925 134 0 Количество на модель: x
00 925 134 0
x
51

Номер детали на чертеже:

51

Tube clamp -2 halves

Заводской номер: 00 925 105 0 Количество на модель: x
00 925 105 0
x
51

Номер детали на чертеже:

51

Tube clamp -2 halves

Заводской номер: 00 925 146 0 Количество на модель: x
00 925 146 0
x
51

Номер детали на чертеже:

51

Tube clamp -2 halves

Заводской номер: 00 925 160 0 Количество на модель: x
00 925 160 0
x
51

Номер детали на чертеже:

51

Tube clamp -2 halves

Заводской номер: 00 925 158 0 Количество на модель: x
00 925 158 0
x
52

Номер детали на чертеже:

52

Coach bolt

Заводской номер: 00 904 817 1 Количество на модель: x
00 904 817 1
x
53

Номер детали на чертеже:

53

Hex head bolt

Заводской номер: 00 901 042 1 Количество на модель: x
00 901 042 1
x
53

Номер детали на чертеже:

53

Hex head bolt

Заводской номер: 00 901 048 1 Количество на модель: x
00 901 048 1
x
53

Номер детали на чертеже:

53

Hex head bolt

Заводской номер: 00 901 009 2 Количество на модель: x
00 901 009 2
x
55

Номер детали на чертеже:

55

Male connector

Заводской номер: 00 919 918 1 Количество на модель: x
00 919 918 1
x
56

Номер детали на чертеже:

56

Hex head bolt

Заводской номер: 00 900 309 0 Количество на модель: x
00 900 309 0
x
57

Номер детали на чертеже:

57

Tube clamp -2 halves

Заводской номер: 00 925 164 0 Количество на модель: x
00 925 164 0
x
