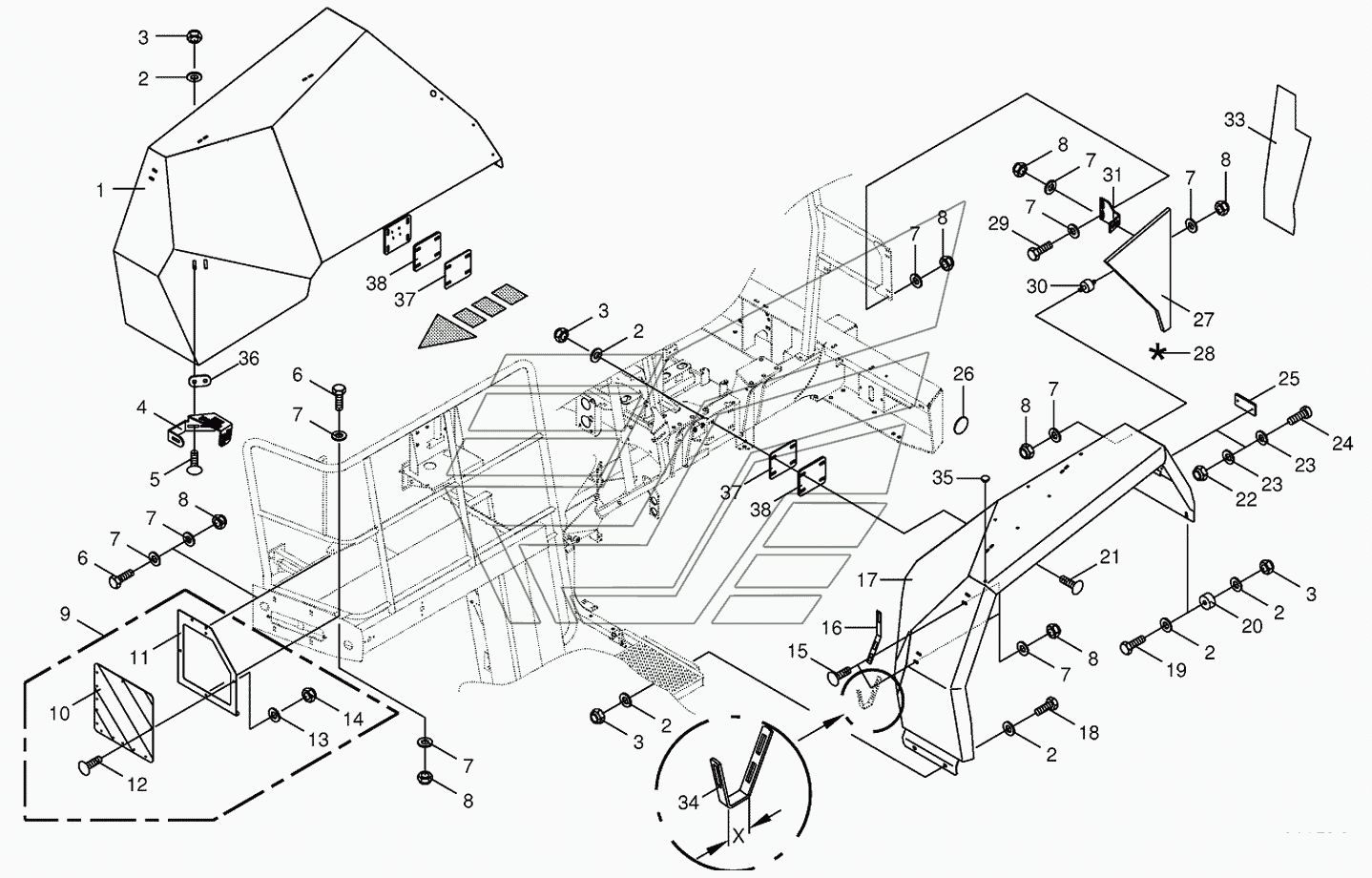

Mudguard/warning panel BIG-X-500. Каталог 2010г.

Battery box BIG-X-500 Fold-away warning panel BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Decal

Заводской номер: 009245690 Количество на модель:
009245690
1

Номер детали на чертеже:

1

Mud guard rh

Заводской номер: 002146383 Количество на модель:
002146383
2

Номер детали на чертеже:

2

Washer

Заводской номер: 009103200 Количество на модель:
009103200
2

Номер детали на чертеже:

2

Washer

Заводской номер: 009106090 Количество на модель:
009106090
3

Номер детали на чертеже:

3

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
4

Номер детали на чертеже:

4

Support

Заводской номер: 200242450 Количество на модель:
200242450
5

Номер детали на чертеже:

5

Coach bolt

Заводской номер: 009049831 Количество на модель:
009049831
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009106030 Количество на модель:
009106030
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
9

Номер детали на чертеже:

9

Warning panel-left front

Заводской номер: 002198910 Количество на модель:
002198910
9

Номер детали на чертеже:

9

Warning panel-right front

Заводской номер: 002198920 Количество на модель:
002198920
10

Номер детали на чертеже:

10

Warning panel

Заводской номер: 009246850 Количество на модель:
009246850
11

Номер детали на чертеже:

11

Warning panel support-left

Заводской номер: 002198940 Количество на модель:
002198940
11

Номер детали на чертеже:

11

Warning panel support-right

Заводской номер: 002198930 Количество на модель:
002198930
12

Номер детали на чертеже:

12

Coach bolt

Заводской номер: 009052101 Количество на модель:
009052101
13

Номер детали на чертеже:

13

Washer

Заводской номер: 009103511 Количество на модель:
009103511
14

Номер детали на чертеже:

14

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
15

Номер детали на чертеже:

15

Coach bolt

Заводской номер: 009047312 Количество на модель:
009047312
16

Номер детали на чертеже:

16

Adjusting angle

Заводской номер: 002131940 Количество на модель:
002131940
17

Номер детали на чертеже:

17

Mudguard lh

Заводской номер: 002146394 Количество на модель:
002146394
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009014540 Количество на модель:
009014540
20

Номер детали на чертеже:

20

Rubber pad

Заводской номер: 270040970 Количество на модель:
270040970
21

Номер детали на чертеже:

21

Coach bolt

Заводской номер: 009048842 Количество на модель:
009048842
22

Номер детали на чертеже:

22

Hex nut

Заводской номер: 009080061 Количество на модель:
009080061
23

Номер детали на чертеже:

23

Washer

Заводской номер: 009103250 Количество на модель:
009103250
24

Номер детали на чертеже:

24

Allen screw

Заводской номер: 009034251 Количество на модель:
009034251
25

Номер детали на чертеже:

25

Rear reflector-red

Заводской номер: 270000940 Количество на модель:
270000940
26

Номер детали на чертеже:

26

Side light-yellow-self- adhesive

Заводской номер: 009246340 Количество на модель:
009246340
27

Номер детали на чертеже:

27

Back side shield-back left

Заводской номер: 200231040 Количество на модель:
200231040
27

Номер детали на чертеже:

27

Back side shield-back right

Заводской номер: 200231050 Количество на модель:
200231050
28

Номер детали на чертеже:

28

Repairing set for plastics- beige

Заводской номер: 009403750 Количество на модель:
009403750
29

Номер детали на чертеже:

29

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
30

Номер детали на чертеже:

30

Rubber pad

Заводской номер: 009242300 Количество на модель:
009242300
31

Номер детали на чертеже:

31

Spacer

Заводской номер: 002131951 Количество на модель:
002131951
32

Номер детали на чертеже:

32

Hex head bolt

Заводской номер: 009002010 Количество на модель:
009002010
33

Номер детали на чертеже:

33

Warning foil-back left

Заводской номер: 200208240 Количество на модель:
200208240
33

Номер детали на чертеже:

33

Warning foil-back right

Заводской номер: 200208250 Количество на модель:
200208250
34

Номер детали на чертеже:

34

Adjusting angle

Заводской номер: 200298530 Количество на модель:
200298530
34

Номер детали на чертеже:

34

Adjusting angle

Заводской номер: 200218531 Количество на модель:
200218531
35

Номер детали на чертеже:

35

Sealing plug

Заводской номер: 009250260 Количество на модель:
009250260
36

Номер детали на чертеже:

36

Packing strip

Заводской номер: 200277060 Количество на модель:
200277060
37

Номер детали на чертеже:

37

Compensating plate

Заводской номер: 200277050 Количество на модель:
200277050
38

Номер детали на чертеже:

38

Compensating plate

Заводской номер: 200277040 Количество на модель:
200277040
