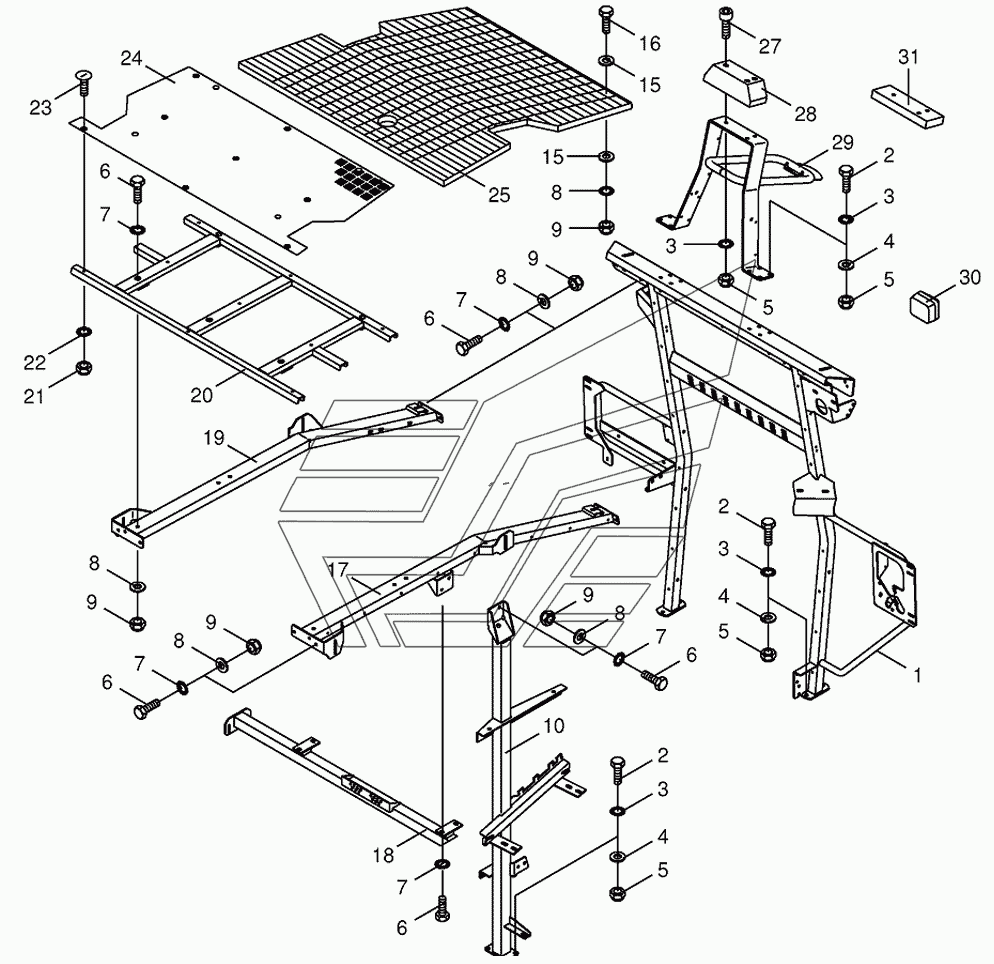

Panelling frame/Cladding-back top BIG-X-500. Каталог 2010г.

Panelling frame/Cladding-front top BIG-X-500 Battery box BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Bulb

Заводской номер: 009246880 Количество на модель:
009246880
1

Номер детали на чертеже:

1

Rear support

Заводской номер: 200242301 Количество на модель:
200242301
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
4

Номер детали на чертеже:

4

Washer

Заводской номер: 009105061 Количество на модель:
009105061
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
7

Номер детали на чертеже:

7

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
8

Номер детали на чертеже:

8

Washer

Заводской номер: 009104140 Количество на модель:
009104140
9

Номер детали на чертеже:

9

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
10

Номер детали на чертеже:

10

Tank support

Заводской номер: 002131200 Количество на модель:
002131200
15

Номер детали на чертеже:

15

Washer

Заводской номер: 009103530 Количество на модель:
009103530
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
17

Номер детали на чертеже:

17

Top brace-left

Заводской номер: 002131801 Количество на модель:
002131801
18

Номер детали на чертеже:

18

Charge air pipe support

Заводской номер: 200215571 Количество на модель:
200215571
19

Номер детали на чертеже:

19

Top brace-right

Заводской номер: 002131871 Количество на модель:
002131871
20

Номер детали на чертеже:

20

Roof sheeting carrier

Заводской номер: 002149120 Количество на модель:
002149120
21

Номер детали на чертеже:

21

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
22

Номер детали на чертеже:

22

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
23

Номер детали на чертеже:

23

Coach bolt

Заводской номер: 009052301 Количество на модель:
009052301
24

Номер детали на чертеже:

24

Roof sheeting

Заводской номер: 002149170 Количество на модель:
002149170
25

Номер детали на чертеже:

25

Rust-back

Заводской номер: 002147360 Количество на модель:
002147360
27

Номер детали на чертеже:

27

Allen screw

Заводской номер: 009031492 Количество на модель:
009031492
27

Номер детали на чертеже:

27

Allen screw

Заводской номер: 009031440 Количество на модель:
009031440
28

Номер детали на чертеже:

28

Rubber pad

Заводской номер: 009242310 Количество на модель:
009242310
29

Номер детали на чертеже:

29

Emission uptake-Camera

Заводской номер: 002130960 Количество на модель:
002130960
29

Номер детали на чертеже:

29

Emission uptake-Mirror

Заводской номер: 200202430 Количество на модель:
200202430
30

Номер детали на чертеже:

30

Work light

Заводской номер: 009246350 Количество на модель:
009246350
31

Номер детали на чертеже:

31

Enclosure-optional

Заводской номер: 002157130 Количество на модель:
002157130
