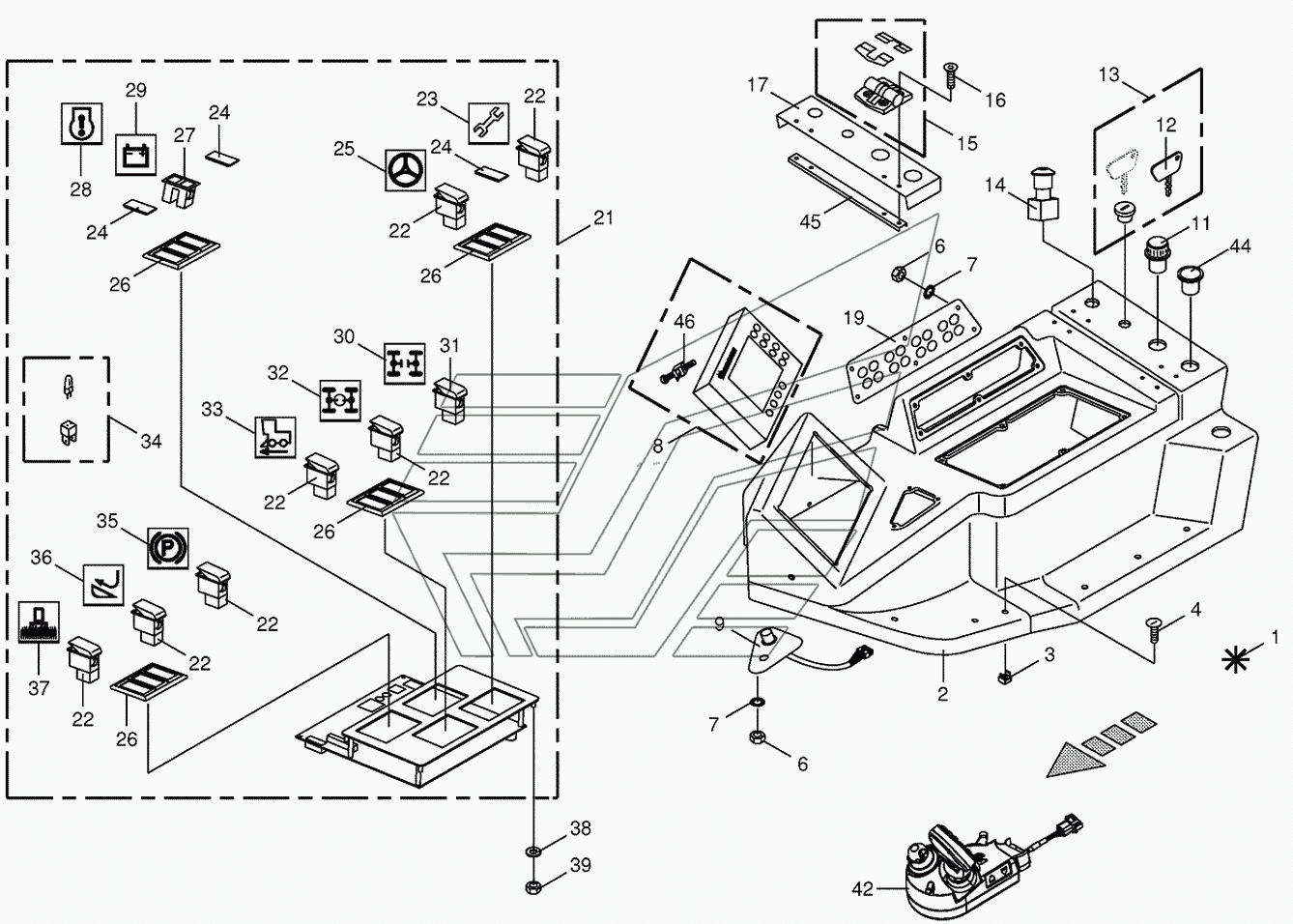

Control box mounting parts-top BIG-X-500. Каталог 2010г.

Rear blind/lateral blind BIG-X-500 Control box/controls eletronic BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Battery

Заводской номер: 200806070 Количество на модель:
200806070
1

Номер детали на чертеже:

1

Control box-cpl.

Заводской номер: 002208001 Количество на модель:
002208001
2

Номер детали на чертеже:

2

Control box-top part headstock

Заводской номер: 002208301 Количество на модель:
002208301
3

Номер детали на чертеже:

3

Nut

Заводской номер: 009095470 Количество на модель:
009095470
4

Номер детали на чертеже:

4

Screw

Заводской номер: 900000360 Количество на модель:
900000360
6

Номер детали на чертеже:

6

Hex nut

Заводской номер: 009082071 Количество на модель:
009082071
7

Номер детали на чертеже:

7

Spring washer

Заводской номер: 009100310 Количество на модель:
009100310
8

Номер детали на чертеже:

8

Control terminal-incl. software

Заводской номер: 200803170 Количество на модель:
200803170
9

Номер детали на чертеже:

9

Incremental giver-with feeler

Заводской номер: 003039831 Количество на модель:
003039831
11

Номер детали на чертеже:

11

Cigar lighter

Заводской номер: 003026490 Количество на модель:
003026490
12

Номер детали на чертеже:

12

Ignition key

Заводской номер: 003033490 Количество на модель:
003033490
13

Номер детали на чертеже:

13

Ignition switch

Заводской номер: 003026560 Количество на модель:
003026560
14

Номер детали на чертеже:

14

Instantanequs cut-out switch

Заводской номер: 200822160 Количество на модель:
200822160
15

Номер детали на чертеже:

15

Hinge

Заводской номер: 270001340 Количество на модель:
270001340
16

Номер детали на чертеже:

16

Fillister head screw

Заводской номер: 009047690 Количество на модель:
009047690
17

Номер детали на чертеже:

17

Stiffener

Заводской номер: 200203120 Количество на модель:
200203120
19

Номер детали на чертеже:

19

Keypad-panel

Заводской номер: 003039820 Количество на модель:
003039820
21

Номер детали на чертеже:

21

Control unit-panel

Заводской номер: 200803040 Количество на модель:
200803040
22

Номер детали на чертеже:

22

Switch-6-pole

Заводской номер: 003027030 Количество на модель:
003027030
23

Номер детали на чертеже:

23

Switch symbol

Заводской номер: 003028321 Количество на модель:
003028321
24

Номер детали на чертеже:

24

Cover

Заводской номер: 003026530 Количество на модель:
003026530
25

Номер детали на чертеже:

25

Switch symbol

Заводской номер: 003028331 Количество на модель:
003028331
26

Номер детали на чертеже:

26

Frame

Заводской номер: 003027100 Количество на модель:
003027100
27

Номер детали на чертеже:

27

Indicator lamp-incl. bulb

Заводской номер: 003026520 Количество на модель:
003026520
28

Номер детали на чертеже:

28

Switch symbol

Заводской номер: 003028201 Количество на модель:
003028201
29

Номер детали на чертеже:

29

Switch symbol

Заводской номер: 003028211 Количество на модель:
003028211
30

Номер детали на чертеже:

30

Switch symbol

Заводской номер: 003028191 Количество на модель:
003028191
31

Номер детали на чертеже:

31

Switch

Заводской номер: 003028050 Количество на модель:
003028050
32

Номер детали на чертеже:

32

Switch symbol

Заводской номер: 003028311 Количество на модель:
003028311
33

Номер детали на чертеже:

33

Switch symbol

Заводской номер: 003028172 Количество на модель:
003028172
34

Номер детали на чертеже:

34

Lamp socket with bulb

Заводской номер: 003021070 Количество на модель:
003021070
35

Номер детали на чертеже:

35

Switch symbol

Заводской номер: 003028181 Количество на модель:
003028181
36

Номер детали на чертеже:

36

Switch symbol

Заводской номер: 003031370 Количество на модель:
003031370
37

Номер детали на чертеже:

37

Switch symbol

Заводской номер: 003028141 Количество на модель:
003028141
38

Номер детали на чертеже:

38

Washer

Заводской номер: 009104111 Количество на модель:
009104111
39

Номер детали на чертеже:

39

Hex nut

Заводской номер: 009082080 Количество на модель:
009082080
42

Номер детали на чертеже:

42

Multifunction lever w. SW

Заводской номер: 200160800 Количество на модель:
200160800
44

Номер детали на чертеже:

44

Cigar lighter-socket

Заводской номер: 200803390 Количество на модель:
200803390
45

Номер детали на чертеже:

45

Hinge strip

Заводской номер: 200220900 Количество на модель:
200220900
46

Номер детали на чертеже:

46

Fastening hook

Заводской номер: 200808530 Количество на модель:
200808530
