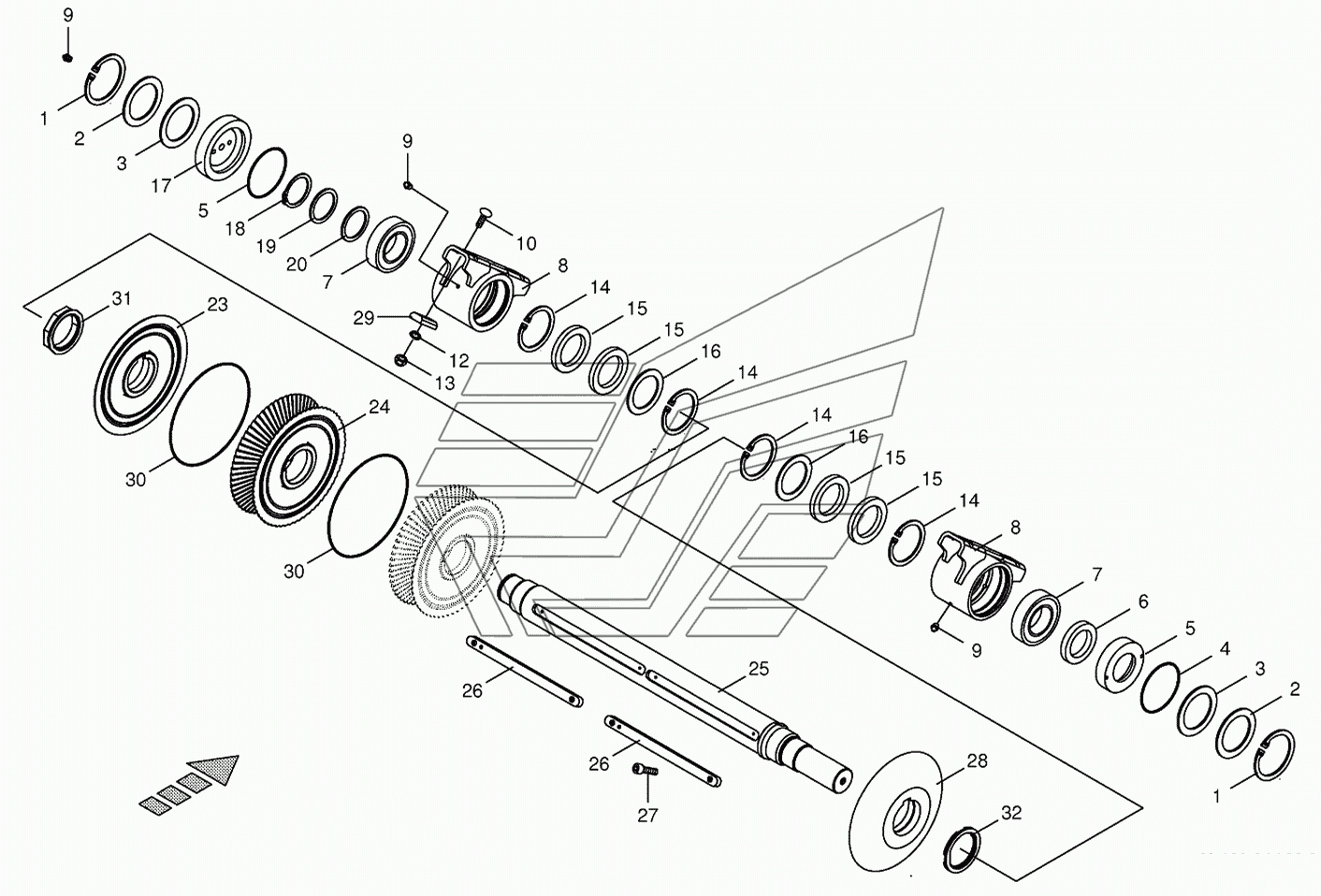

Disc roller-back BIG-X-500. Каталог 2010г.

Roller back BIG-X-500 E-motor and BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Circlip

Заводской номер: 009116910 Количество на модель:
009116910
2

Номер детали на чертеже:

2

Supporting disc

Заводской номер: 009107160 Количество на модель:
009107160
3

Номер детали на чертеже:

3

Shim ring

Заводской номер: 900002860 Количество на модель:
900002860
3

Номер детали на чертеже:

3

Shim ring

Заводской номер: 009108500 Количество на модель:
009108500
3

Номер детали на чертеже:

3

Shim ring

Заводской номер: 009108511 Количество на модель:
009108511
3

Номер детали на чертеже:

3

Shim ring

Заводской номер: 009108490 Количество на модель:
009108490
4

Номер детали на чертеже:

4

O-ring

Заводской номер: 009375770 Количество на модель:
009375770
5

Номер детали на чертеже:

5

Cover-right

Заводской номер: 002234641 Количество на модель:
002234641
6

Номер детали на чертеже:

6

Radial-shaft sealing ring

Заводской номер: 009360580 Количество на модель:
009360580
7

Номер детали на чертеже:

7

Pendular roller bearing

Заводской номер: 009319140 Количество на модель:
009319140
8

Номер детали на чертеже:

8

Bearing housing

Заводской номер: 200292140 Количество на модель:
200292140
9

Номер детали на чертеже:

9

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
10

Номер детали на чертеже:

10

Countersunkscrew 4kt M12 x 50A3G

Заводской номер: 900021270 Количество на модель:
900021270
12

Номер детали на чертеже:

12

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
13

Номер детали на чертеже:

13

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
14

Номер детали на чертеже:

14

Circlip

Заводской номер: 009116860 Количество на модель:
009116860
15

Номер детали на чертеже:

15

Radial-shaft sealing ring

Заводской номер: 009360191 Количество на модель:
009360191
16

Номер детали на чертеже:

16

Supporting disc

Заводской номер: 009107460 Количество на модель:
009107460
17

Номер детали на чертеже:

17

Cover-left

Заводской номер: 002235623 Количество на модель:
002235623
18

Номер детали на чертеже:

18

Circlip

Заводской номер: 009115610 Количество на модель:
009115610
19

Номер детали на чертеже:

19

Shim ring

Заводской номер: 009110010 Количество на модель:
009110010
19

Номер детали на чертеже:

19

Shim ring

Заводской номер: 009110020 Количество на модель:
009110020
19

Номер детали на чертеже:

19

Shim ring

Заводской номер: 009110030 Количество на модель:
009110030
20

Номер детали на чертеже:

20

Supporting disc

Заводской номер: 009107401 Количество на модель:
009107401
23

Номер детали на чертеже:

23

Toothed washer half 266,2mm

Заводской номер: 270090710 Количество на модель:
270090710
24

Номер детали на чертеже:

24

Toothwasher

Заводской номер: 270090700 Количество на модель: 9
270090700
9
25

Номер детали на чертеже:

25

Drive shaft Rd 80x961

Заводской номер: 200295201 Количество на модель:
200295201
26

Номер детали на чертеже:

26

Fit-in key

Заводской номер: 900020920 Количество на модель:
900020920
27

Номер детали на чертеже:

27

Cheese head screw int. hex. M6 x12 A3G

Заводской номер: 900021580 Количество на модель:
900021580
28

Номер детали на чертеже:

28

Toothed washer half-outside right

Заводской номер: 270097380 Количество на модель:
270097380
29

Номер детали на чертеже:

29

Pressure plate

Заводской номер: 200291980 Количество на модель:
200291980
30

Номер детали на чертеже:

30

O-ring

Заводской номер: 900022600 Количество на модель: 10
900022600
10
31

Номер детали на чертеже:

31

Mother right

Заводской номер: 202239900 Количество на модель:
202239900
32

Номер детали на чертеже:

32

Disc left

Заводской номер: 202240060 Количество на модель:
202240060
